Winkelverbinder

Der Winkelverbinder dient zur Rahmenmontage. Er ist universell einsetzbar und mit gängigen Befestigungsmitteln zu montieren.

Länge 1

Länge 2

Breite

Dicke

Langloch

Langloch diagonaal

Material

RVS 304

RVS 316

Stahl

Stahlqualität

Oberflächenbehandlung

Details & Abmessungen

Artikel

Artikelnummer07149

EAN-Code8714318040451

Verpackung

EAN-Code8714318114367

Verpackung100 pro Karton

Länge270 mm

Breite220 mm

Höhe70 mm

Abmessungen

Winkelverbinder

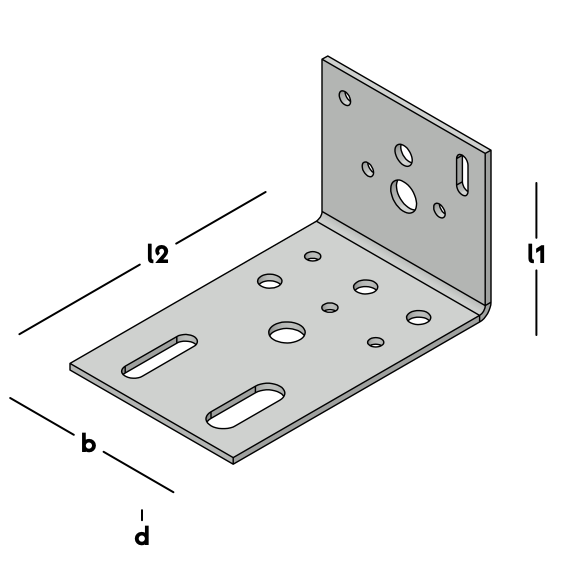

Länge 1 (l1)50 mm

Länge 2 (l2)90 mm

Breite (b)60 mm

Dicke (d)2 mm

Langloch12x4-24x6-24x8,5 mm

Loche Muster6/4-4/6-2/9

MaterialRVS 304

StahlqualitätW-Nr.:1.4301

Downloads

Zeichnungen und Modelle in 2D und 3D

Verarbeitung & Zubehör

1 / 6

Sehen Sie sich hier unsere Montageanleitungen an, die Ihnen Schritt für Schritt zu einem Endergebnis verhelfen.

Sie können die folgenden Produkte verwenden, um das Produkt richtig zu platzieren oder zu bestätigen.

Name	Artikelnummer	Verpackung	Länge 1	Länge 2	Breite	Dicke	Langloch	Loche Muster	Welle	Langloch diagonaal	Quadratisches Loch	Material	Stahlqualität	Oberflächenbehandlung
Winkelverbinder	070220	100 pro Karton	90 mm	90 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	-	-	-	Stahl	S350
Winkelverbinder mit Wulst	070229	50 pro Karton	150 mm	150 mm	60 mm	2,5 mm	2/30x11 mm	15/4-10/6-5/9	-	-	-	Stahl	S350
Winkelverbinder mit Wulst	070230	100 pro Karton	90 mm	90 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	-	-	-	Stahl	S350
Winkelverbinder	070301	100 pro Karton	40 mm	60 mm	60 mm	2,5 mm	30x11 mm	10/4-2/6-2/9-1/11	-	-	-	Stahl	S350
Winkelverbinder	070302	100 pro Karton	80 mm	100 mm	60 mm	2,5 mm	2/50x13 mm	14/5	-	-	-	Stahl	S350
Winkelverbinder	07122	100 pro Karton	90 mm	90 mm	60 mm	2 mm	30x11 mm	14/4-6/6-4/9-1/11	-	-	-	RVS 304	W-Nr.:1.4301	-
Winkelverbinder mit Wulst	07123	100 pro Karton	90 mm	90 mm	60 mm	2 mm	30x11 mm	14/4-6/6-4/9-1/11	-	-	-	RVS 304	W-Nr.:1.4301	-
Winkelverbinder mit Wulst	07124	100 pro Karton	40 mm	60 mm	60 mm	2 mm	30x11 mm	14/4-6/6-4/9-1/11	-	-	-	RVS 316	W-Nr.:1.4404	-
Winkelverbinder	07130	100 pro Karton	40 mm	60 mm	60 mm	2 mm	30x11 mm	10/4-2/6-2/9-1/11	-	-	-	RVS 304	W-Nr.:1.4301	-
Winkelverbinder	07131	100 pro Karton	40 mm	60 mm	60 mm	2 mm	30x11 mm	10/4-2/6-2/9-1/11	-	-	-	RVS 316	W-Nr.:1.4404	-
Winkelverbinder	07132	100 pro Karton	40 mm	100 mm	60 mm	2 mm	40x12 mm	12/4-1/11	-	-	-	RVS 304	W-Nr.:1.4301	-
Winkelverbinder	07136	100 pro Karton	50 mm	50 mm	60 mm	2 mm	30x9-30x12 mm	12/4	-	-	-	RVS 304	W-Nr.:1.4301	-
Winkelverbinder	07149	100 pro Karton	50 mm	90 mm	60 mm	2 mm	12x4-24x6-24x8,5 mm	6/4-4/6-2/9	-	-	-	RVS 304	W-Nr.:1.4301	-
Winkelverbinder	072215	100 pro Karton	70 mm	70 mm	60 mm	2 mm	25x11 mm	1/9-8/7-4/5	-	-	-	Stahl	DX51
Winkelverbinder mit Wulst	072216	100 pro Karton	70 mm	70 mm	60 mm	2 mm	25x11 mm	1/9-8/7-4/5	-	-	-	Stahl	DX51
Winkelverbinder	072220	100 pro Karton	90 mm	90 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	072222	100 pro Karton	90 mm	90 mm	60 mm	2 mm	30x11 mm	14/4-6/6-4/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder mit Wulst	072230	100 pro Karton	90 mm	90 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder mit Wulst	072232	100 pro Karton	90 mm	90 mm	60 mm	2 mm	30x11 mm	14/4-6/6-4/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder mit Wulst	072233	100 pro Karton	90 mm	90 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	07225	50 pro Karton	125 mm	125 mm	46 mm	2,5 mm	20x10 mm	10/4-6/6-1/11	-	-	-	Stahl	DX51
Winkelverbinder mit Wulst	07226	50 pro Karton	125 mm	125 mm	60 mm	2,5 mm	20x10 mm	10/4-6/6-1/11	-	-	-	Stahl	DX51
Winkelverbinder mit Wulst	072261	50 pro Karton	125 mm	125 mm	46 mm	2,5 mm	20x10 mm	10/4-6/6-1/11	-	-	-	Stahl	DX51
Winkelverbinder	07228	50 pro Karton	150 mm	150 mm	60 mm	2,5 mm	2/30x11 mm	15/4-10/6-5/9	-	-	-	Stahl	DX51
Winkelverbinder mit Wulst	07229	50 pro Karton	150 mm	150 mm	60 mm	2,5 mm	2/30x11 mm	15/4-10/6-5/9	-	-	-	Stahl	DX51
Winkelverbinder	072300	50 pro Karton	27 mm	68 mm	60 mm	2 mm	40x13 mm	6/5,5-1/9	-	-	-	Stahl	DX51
Winkelverbinder	072301	100 pro Karton	40 mm	60 mm	60 mm	2,5 mm	30x11 mm	10/4-2/6-2/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	072302	100 pro Karton	40 mm	60 mm	60 mm	2 mm	30x11 mm	10/4-2/6-2/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	072303	100 pro Karton	40 mm	60 mm	60 mm	2,5 mm	30x11 mm	10/4-2/6-2/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	07231	100 pro Karton	60 mm	60 mm	60 mm	2 mm	2/30x11 mm	9/4,5-4/6,5-1/9	-	-	-	Stahl	DX51
Winkelverbinder	07232	100 pro Karton	40 mm	100 mm	60 mm	2,5 mm	40x12 mm	12/4-1/11	-	-	-	Stahl	DX51
Winkelverbinder mit 2 Wülsten	07233	100 pro Karton	50 mm	75 mm	60 mm	2 mm	-	8/4-4/6-2/9	-	-	-	Stahl	DX51
Winkelverbinder	07234	100 pro Karton	40 mm	80 mm	60 mm	2,5 mm	30x9 mm	6/6	-	-	-	Stahl	DX51
Winkelverbinder	072350	100 pro Karton	50 mm	110 mm	60 mm	3 mm	32x11 mm	10/5	-	2/50x13 mm	-	Stahl	DX51
Winkelverbinder	072354	100 pro Karton	55 mm	85 mm	60 mm	2,5 mm	32x9-50x9 mm	10/5	-	-	-	Stahl	S350
Winkelverbinder	072355	100 pro Karton	60 mm	80 mm	60 mm	2,5 mm	32x13-50x13 mm	10/5	-	-	-	Stahl	DX51
Winkelverbinder	072356	100 pro Karton	60 mm	80 mm	60 mm	2,5 mm	32x13-50x13 mm	10/5	-	-	-	Stahl	S350
Winkelverbinder	07236	100 pro Karton	50 mm	50 mm	60 mm	2,5 mm	30x9-30x12 mm	12/4	-	-	-	Stahl	DX51
Winkelverbinder	0723610	100 pro Karton	50 mm	50 mm	58 mm	2 mm	30x9-30x12 mm	12/4	-	-	-	Stahl	DX51
Winkelverbinder	07237	50 pro Karton	90 mm	150 mm	60 mm	2,5 mm	30x11 mm	12/4-8/6-5/9-2/11	-	-	-	Stahl	DX51
Winkelverbinder	072375	50 pro Karton	40 mm	200 mm	60 mm	2,5 mm	30x11 mm	12/4-8/6-5/9-2/11	-	-	-	Stahl	DX51
Winkelverbinder mit Wulst	072381	100 pro Karton	60 mm	80 mm	60 mm	-	25x11 mm	4/4-8/6-1/9	1 wulst	-	-	Stahl	DX51
Winkelverbinder mit Wulst	072383	100 pro Karton	60 mm	120 mm	60 mm	-	2/25x11 mm	6/4-11/6-1/9	1 wulst	-	-	Stahl	DX51
Winkelverbinder mit Wulst	072385	50 pro Karton	60 mm	180 mm	60 mm	-	3/25x11 mm	8/4-14/6-1/9	1 wulst	-	-	Stahl	DX51
Winkelverbinder mit Wulst	07239	50 pro Karton	90 mm	150 mm	60 mm	-	30x11 mm	12/4-8/6-5/9-2/11	1 wulst	-	-	Stahl	DX51
Winkelverbinder mit Wulst	07244	100 pro Karton	125 mm	125 mm	30 mm	2 mm	-	10/4-2/9	-	-	-	Stahl	DX51
Winkelverbinder mit Wulst	07245	100 pro Karton	160 mm	160 mm	30 mm	2 mm	-	12/4-1/7-2/9	-	-	-	Stahl	DX51
Winkelverbinder	07249	100 pro Karton	50 mm	90 mm	60 mm	2,5 mm	13x4,5-24x6,5-24x8,5 mm	6/4,5-4/6,5-2/8,5	-	-	-	Stahl	DX51
Winkelverbinder 100°	072491	100 pro Karton	50 mm	90 mm	60 mm	2,5 mm	2/30x10,5 mm	8/5	-	-	-	Stahl	DX51
	0724912	100 pro Karton	50 mm	90 mm	60 mm	2,5 mm	2/30x10,5 mm	8/5	-	-	-	Stahl	DX51
Winkelverbinder	072492	100 pro Karton	50 mm	90 mm	60 mm	2,5 mm	12x4-24x6-24x8,5 mm	6/4-4/6-2/9	-	-	-	Stahl	DX51
Winkelverbinder	072401	75 pro Tasche	45 mm	80 mm	80 mm	4 mm	-	4/4,5	-	-	-	Stahl	S350
Winkelverbinder	072403	75 pro Tasche	45 mm	80 mm	72 mm	4 mm	7x30 mm	4/4,5	-	11x67 mm	-	Stahl	S350
Winkelverbinder	072405	50 pro Tasche	80 mm	80 mm	72 mm	4 mm	-	6/4,5	-	11x67 mm	-	Stahl	S350
Winkelverbinder	072406	50 pro Tasche	80 mm	80 mm	72 mm	4 mm	-	6/4,5	-	-	-	Stahl	S350
Winkelverbinder	072407	30 pro Tasche	80 mm	80 mm	100 mm	5 mm	-	-	-	13x50 mm	-	Stahl	S350
Winkelverbinder	072408	20 pro Tasche	80 mm	80 mm	100 mm	8 mm	-	-	-	-	-	Stahl	S315
Winkelverbinder	07241	25 pro Karton	55 mm	105 mm	50 mm	5 mm	40x13 mm	4/6,5-1/11	-	-	-	Stahl	DX51
Winkelverbinder	07242	50 pro Karton	55 mm	80 mm	40 mm	4 mm	30x9 mm	2/6,5-1/9	-	-	-	Stahl	S350
Winkelverbinder	07243	50 pro Karton	30 mm	100 mm	60 mm	4 mm	40x13 mm	8/5,5	-	-	-	Stahl	S350
Schwerlastwinkelverbinder	072455	25 pro Karton	60 mm	60 mm	60 mm	5 mm	4/25x9 mm	-	-	-	-	Stahl	DX51
Schwerlastwinkelverbinder	07246	25 pro Karton	65 mm	105 mm	60 mm	4 mm	40x13 mm	10/5,5-1/9	-	-	-	Stahl	S350
Schwerlastwinkelverbinder	07247	25 pro Karton	65 mm	155 mm	60 mm	4 mm	40x13 mm	13/5,5-2/9	-	-	-	Stahl	S350
Winkelverbinder schwer	0724812	10 pro Karton	95 mm	210 mm	60 mm	6 mm	60x9-180x12 mm	4/6,5-5/7	-	-	-	Stahl	DX51
Winkelverbinder	0724813	10 pro Karton	95 mm	180 mm	60 mm	6 mm	60x9-145x12 mm	4/6,5-4/7	-	-	-	Stahl	DX51
Winkelverbinder	0724814	10 pro Karton	65 mm	180 mm	60 mm	6 mm	145x12 mm	4/6-2/9-1/13	-	-	-	Stahl	DX51
Winkelverbinder	0724815	10 pro Karton	70 mm	140 mm	65 mm	5 mm	-	1/5-1/7	-	-	2/12x12 mm	Stahl	DX51
Winkelverbinder	0724818	10 pro Karton	80 mm	190 mm	60 mm	6 mm	65x13 mm	4/9-1/11-2/14	-	-	-	Stahl	DX51
Winkelverbinder	0724819	10 pro Karton	80 mm	225 mm	60 mm	6 mm	65x13 mm	4/9-1/11-3/14	-	-	-	Stahl	DX51
Winkelverbinder	0724822	10 pro Karton	95 mm	210 mm	60 mm	5 mm	-	4/6,5-5/7	-	-	-	Stahl	S350
Winkelverbinder	0724832	10 pro Karton	80 mm	190 mm	60 mm	8 mm	65x13 mm	4/9-1/11-2/14	-	-	-	Stahl	S315
Winkelverbinder	0724833	10 pro Karton	80 mm	225 mm	60 mm	8 mm	65x13 mm	4/9-1/11-3/14	-	-	-	Stahl	S315
Winkelverbinder	074460	25 pro Karton	40 mm	115 mm	60 mm	5 mm	2/20x9 mm	3/9	-	-	-	Stahl	S235
Winkelverbinder	0759915	5 pro Bündel	100 mm	150 mm	100 mm	10 mm	-	2/10-2/16	-	-	-	Stahl	S315
Winkelverbinder	0759920	5 pro Bündel	100 mm	200 mm	100 mm	10 mm	-	2/10-3/16	-	-	-	Stahl	S315
Winkelverbinder	0758879	10 pro Tasche	75 mm	175 mm	100 mm	8 mm	80x13 mm	4/9	-	-	-	Stahl	S315
Winkelverbinder	0759746	25 pro Tasche	40 mm	150 mm	70 mm	10 mm	-	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	07587660	25 pro Tasche	60 mm	100 mm	70 mm	8 mm	65x13 mm	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	0758767	25 pro Tasche	60 mm	100 mm	70 mm	8 mm	-	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	0756643	30 pro Tasche	40 mm	120 mm	60 mm	6 mm	65x13 mm	2/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	0756646	30 pro Tasche	40 mm	150 mm	60 mm	6 mm	65x13 mm	2/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	0756647	30 pro Tasche	40 mm	150 mm	60 mm	6 mm	70x17 mm	2/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	0756666	30 pro Tasche	60 mm	100 mm	60 mm	6 mm	65x13 mm	2/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	0756656	10 pro Bündel	50 mm	150 mm	110 mm	6 mm	65x13 mm	3/11	-	-	-	Stahl	S235
Winkelverbinder	0756667	30 pro Tasche	60 mm	100 mm	60 mm	6 mm	70x17 mm	2/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	0756676	30 pro Tasche	70 mm	120 mm	60 mm	6 mm	65x13 mm	2/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	0756677	30 pro Tasche	70 mm	120 mm	60 mm	6 mm	70x15 mm	2/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	0756696	30 pro Tasche	90 mm	100 mm	60 mm	6 mm	65x13 mm	2/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	0756697	30 pro Tasche	90 mm	100 mm	60 mm	6 mm	70x17 mm	2/9-1/11	-	-	-	Stahl	DX51
Winkelverbinder	0758546	25 pro Tasche	40 mm	150 mm	50 mm	8 mm	65x13 mm	1/11	-	-	-	Stahl	S315
Winkelverbinder	0758566	25 pro Tasche	60 mm	100 mm	50 mm	8 mm	65x13 mm	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	0758576	25 pro Tasche	70 mm	120 mm	50 mm	8 mm	65x13 mm	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	0758746	25 pro Tasche	40 mm	150 mm	70 mm	8 mm	65x13 mm	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	07587460	25 pro Tasche	40 mm	150 mm	70 mm	8 mm	65x13 mm	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	0758747	25 pro Tasche	40 mm	150 mm	70 mm	8 mm	70x17 mm	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	0758766	25 pro Tasche	60 mm	100 mm	70 mm	8 mm	65x13 mm	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder s	0756745	30 pro Tasche	40 mm	120 mm	70 mm	6 mm	-	2/9-1/11	-	50x13 mm	-	Stahl	DX51
Winkelverbinder	0756765	30 pro Tasche	60 mm	100 mm	70 mm	6 mm	-	2/9-1/11	-	50x13 mm	-	Stahl	DX51
Winkelverbinder	0756766	30 pro Tasche	60 mm	100 mm	70 mm	6 mm	-	2/9-1/11	-	50x17 mm	-	Stahl	DX51
Winkelverbinder	0756775	30 pro Tasche	70 mm	120 mm	70 mm	6 mm	-	2/9-1/11	-	50x13 mm	-	Stahl	DX51
Winkelverbinder	0756795	30 pro Tasche	90 mm	100 mm	70 mm	6 mm	-	2/9-1/11	-	50x13 mm	-	Stahl	DX51
Winkelverbinder	0758748	25 pro Tasche	40 mm	150 mm	70 mm	8 mm	-	2/9-1/11	-	50x13 mm	-	Stahl	S315
Winkelverbinder	0758768	25 pro Tasche	60 mm	100 mm	70 mm	8 mm	-	2/9-1/11	-	50x13 mm	-	Stahl	S315
Winkelverbinder	0758774	15 pro Tasche	140 mm	170 mm	70 mm	8 mm	-	8/9-3/13	-	-	-	Stahl	S315
Winkelverbinder	0758775	25 pro Tasche	70 mm	120 mm	70 mm	8 mm	-	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	0758776	25 pro Tasche	70 mm	120 mm	70 mm	8 mm	-	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	07587760	25 pro Tasche	70 mm	120 mm	70 mm	8 mm	-	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	07587761	25 pro Tasche	70 mm	120 mm	70 mm	8 mm	-	2/9-1/11	-	50x13 mm	-	Stahl	S315
Winkelverbinder	07587762	15 pro Tasche	70 mm	150 mm	100 mm	8 mm	80x13 mm	4/9	-	-	-	Stahl	S315
Winkelverbinder	0758777	15 pro Tasche	100 mm	170 mm	70 mm	8 mm	-	4/9-2/13	-	-	-	Stahl	S315
Winkelverbinder	0758778	15 pro Tasche	120 mm	170 mm	70 mm	8 mm	-	6/9-2/13	-	-	-	Stahl	S315
Winkelverbinder	0758779	15 pro Tasche	160 mm	170 mm	70 mm	8 mm	-	10/9-3/13	-	-	-	Stahl	S315
Winkelverbinder	0758780	10 pro Bündel	100 mm	180 mm	70 mm	8 mm	-	-	-	50x17-80x16 mm	-	Stahl	S315
Winkelverbinder	0758781	10 pro Tasche	120 mm	175 mm	70 mm	8 mm	-	4x8	-	-	-	Stahl	S315
Winkelverbinder	0759865	20 pro Tasche	60 mm	100 mm	80 mm	10 mm	-	2/9-1/11	-	50x17 mm	-	Stahl	S315
Winkelverbinder	0759875	20 pro Tasche	70 mm	120 mm	80 mm	10 mm	-	2/9-1/11	-	50x17 mm	-	Stahl	S315
Winkelverbinder	0759877	25 pro Tasche	70 mm	120 mm	80 mm	10 mm	-	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	0759879	5 pro Bündel	80 mm	200 mm	100 mm	10 mm	100x13 mm	4/10	-	-	-	Stahl	S315
Winkelverbinder	0758662	15 pro Tasche	120 mm	160 mm	60 mm	8 mm	-	7/8	-	2/11x80 mm	-	Stahl	S315
Winkelverbinder	0759778	10 pro Tasche	120 mm	170 mm	70 mm	10 mm	-	6/9-2/13	-	-	-	Stahl	S315
Winkelverbinder	0759774	10 pro Tasche	140 mm	170 mm	70 mm	10 mm	-	8/9-3/13	-	-	-	Stahl	S315
Winkelverbinder	0759777	15 pro Tasche	100 mm	170 mm	70 mm	10 mm	-	4/9-2/13	-	-	-	Stahl	S315
Winkelverbinder	0759845	20 pro Tasche	40 mm	150 mm	80 mm	10 mm	-	2/9-1/11	-	50x17 mm	-	Stahl	S315
Winkelverbinder	0758791	10 pro Bündel	200 mm	210 mm	70 mm	8 mm	70x17 mm	4/9-6/11-5/13	-	-	-	Stahl	S315
Winkelverbinder	0758867	25 pro Tasche	60 mm	100 mm	80 mm	8 mm	70x17 mm	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	0759750	20 pro Tasche	60 mm	100 mm	70 mm	10 mm	-	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder	0758877	25 pro Tasche	70 mm	120 mm	80 mm	8 mm	-	2/9-1/11	-	-	-	Stahl	S315
Winkelverbinder mit Wulst	072445	100 pro Karton	75 mm	125 mm	30 mm	2 mm	2/12x5-5/17x8 mm	-	1 wulst	-	-	-	DX51
