Hoekanker

Hoekanker dat voornamelijk wordt gebruikt voor de stijl- en bovendorpelmontage van kozijnen. Het hoekanker is uitgevoerd met een ril voor extra stevigheid en stabiliteit. Universeel toepasbaar en te combineren met gangbare bevestigingsmiddelen.

Lengte 1

Lengte 2

Breedte

Dikte

Slobgaten

Slobgat diagonaal

Materiaal

Staalkwaliteit

Oppervlaktebehandeling

Details & afmetingen

Artikel

Artikelnummer072403

EAN-code8714318061685

Verpakking

EAN-code8714318061692

Verpakking75 per zak

Lengte400 mm

Breedte300 mm

Hoogte200 mm

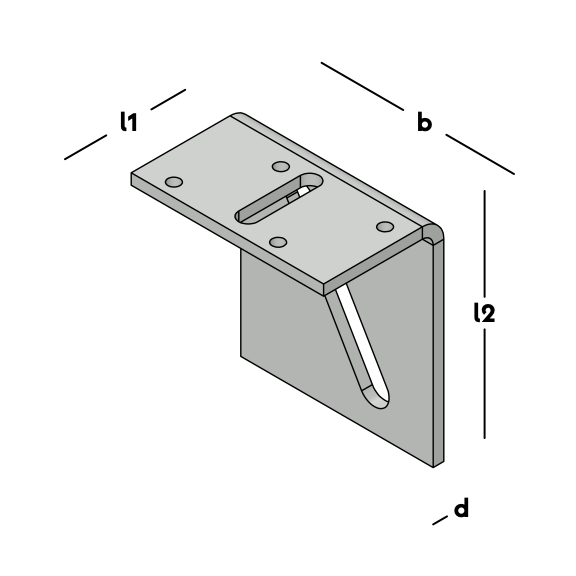

Afmetingen

Hoekanker

Lengte 1 (l1)45 mm

Lengte 2 (l2)80 mm

Breedte (b)72 mm

Dikte (d)4 mm

Slobgaten7x30 mm

Gatenpatroon4/4,5

Slobgat diagonaal11x67 mm

MateriaalStaal

StaalkwaliteitS350

Oppervlaktebehandeling ZM-4

Downloads

Tekeningen en modellen in 2D en 3D

Verwerking & toebehoren

1 / 6

Bekijk hier onze montage instructies die je stap voor stap helpen naar een eindresultaat.

Onderstaande producten kunt u gebruiken om het product op de juiste manier te plaatsen of bevestigen.

Naam	Artikelnummer	Verpakking	Lengte 1	Lengte 2	Breedte	Dikte	Slobgaten	Gatenpatroon	Rillen	Slobgat diagonaal	Vierkante gaten	Materiaal	Staalkwaliteit	Oppervlaktebehandeling
Hoekanker	070220	100 per doos	90 mm	90 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	-	-	-	Staal	S350
Hoekanker met ril	070229	50 per doos	150 mm	150 mm	60 mm	2,5 mm	2/30x11 mm	15/4-10/6-5/9	-	-	-	Staal	S350
Hoekanker met ril	070230	100 per doos	90 mm	90 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	-	-	-	Staal	S350
Hoekanker	070301	100 per doos	40 mm	60 mm	60 mm	2,5 mm	30x11 mm	10/4-2/6-2/9-1/11	-	-	-	Staal	S350
Hoekanker	070302	100 per doos	80 mm	100 mm	60 mm	2,5 mm	2/50x13 mm	14/5	-	-	-	Staal	S350
Hoekanker	07122	100 per doos	90 mm	90 mm	60 mm	2 mm	30x11 mm	14/4-6/6-4/9-1/11	-	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker met ril	07123	100 per doos	90 mm	90 mm	60 mm	2 mm	30x11 mm	14/4-6/6-4/9-1/11	-	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker met ril	07124	100 per doos	40 mm	60 mm	60 mm	2 mm	30x11 mm	14/4-6/6-4/9-1/11	-	-	-	RVS 316	W-Nr.:1.4404	-
Hoekanker	07130	100 per doos	40 mm	60 mm	60 mm	2 mm	30x11 mm	10/4-2/6-2/9-1/11	-	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker	07131	100 per doos	40 mm	60 mm	60 mm	2 mm	30x11 mm	10/4-2/6-2/9-1/11	-	-	-	RVS 316	W-Nr.:1.4404	-
Hoekanker	07132	100 per doos	40 mm	100 mm	60 mm	2 mm	40x12 mm	12/4-1/11	-	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker	07136	100 per doos	50 mm	50 mm	60 mm	2 mm	30x9-30x12 mm	12/4	-	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker	07149	100 per doos	50 mm	90 mm	60 mm	2 mm	12x4-24x6-24x8,5 mm	6/4-4/6-2/9	-	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker	072215	100 per doos	70 mm	70 mm	60 mm	2 mm	25x11 mm	1/9-8/7-4/5	-	-	-	Staal	DX51
Hoekanker met ril	072216	100 per doos	70 mm	70 mm	60 mm	2 mm	25x11 mm	1/9-8/7-4/5	-	-	-	Staal	DX51
Hoekanker	072220	100 per doos	90 mm	90 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	-	-	-	Staal	DX51
Hoekanker	072222	100 per doos	90 mm	90 mm	60 mm	2 mm	30x11 mm	14/4-6/6-4/9-1/11	-	-	-	Staal	DX51
Hoekanker met ril	072230	100 per doos	90 mm	90 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	-	-	-	Staal	DX51
Hoekanker met ril	072232	100 per doos	90 mm	90 mm	60 mm	2 mm	30x11 mm	14/4-6/6-4/9-1/11	-	-	-	Staal	DX51
Hoekanker met ril	072233	100 per doos	90 mm	90 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	-	-	-	Staal	DX51
Hoekanker	07225	50 per doos	125 mm	125 mm	46 mm	2,5 mm	20x10 mm	10/4-6/6-1/11	-	-	-	Staal	DX51
Hoekanker met ril	07226	50 per doos	125 mm	125 mm	60 mm	2,5 mm	20x10 mm	10/4-6/6-1/11	-	-	-	Staal	DX51
Hoekanker met ril	072261	50 per doos	125 mm	125 mm	46 mm	2,5 mm	20x10 mm	10/4-6/6-1/11	-	-	-	Staal	DX51
Hoekanker	07228	50 per doos	150 mm	150 mm	60 mm	2,5 mm	2/30x11 mm	15/4-10/6-5/9	-	-	-	Staal	DX51
Hoekanker met ril	07229	50 per doos	150 mm	150 mm	60 mm	2,5 mm	2/30x11 mm	15/4-10/6-5/9	-	-	-	Staal	DX51
Hoekanker	072300	50 per doos	27 mm	68 mm	60 mm	2 mm	40x13 mm	6/5,5-1/9	-	-	-	Staal	DX51
Hoekanker	072301	100 per doos	40 mm	60 mm	60 mm	2,5 mm	30x11 mm	10/4-2/6-2/9-1/11	-	-	-	Staal	DX51
Hoekanker	072302	100 per doos	40 mm	60 mm	60 mm	2 mm	30x11 mm	10/4-2/6-2/9-1/11	-	-	-	Staal	DX51
Hoekanker	072303	100 per doos	40 mm	60 mm	60 mm	2,5 mm	30x11 mm	10/4-2/6-2/9-1/11	-	-	-	Staal	DX51
Hoekanker	07231	100 per doos	60 mm	60 mm	60 mm	2 mm	2/30x11 mm	9/4,5-4/6,5-1/9	-	-	-	Staal	DX51
Hoekanker	07232	100 per doos	40 mm	100 mm	60 mm	2,5 mm	40x12 mm	12/4-1/11	-	-	-	Staal	DX51
Hoekanker met 2 rillen	07233	100 per doos	50 mm	75 mm	60 mm	2 mm	-	8/4-4/6-2/9	-	-	-	Staal	DX51
Hoekanker	07234	100 per doos	40 mm	80 mm	60 mm	2,5 mm	30x9 mm	6/6	-	-	-	Staal	DX51
Hoekanker	072350	100 per doos	50 mm	110 mm	60 mm	3 mm	32x11 mm	10/5	-	2/50x13 mm	-	Staal	DX51
Hoekanker	072354	100 per doos	55 mm	85 mm	60 mm	2,5 mm	32x9-50x9 mm	10/5	-	-	-	Staal	S350
Hoekanker	072355	100 per doos	60 mm	80 mm	60 mm	2,5 mm	32x13-50x13 mm	10/5	-	-	-	Staal	DX51
Hoekanker	072356	100 per doos	60 mm	80 mm	60 mm	2,5 mm	32x13-50x13 mm	10/5	-	-	-	Staal	S350
Hoekanker	07236	100 per doos	50 mm	50 mm	60 mm	2,5 mm	30x9-30x12 mm	12/4	-	-	-	Staal	DX51
Hoekanker	0723610	100 per doos	50 mm	50 mm	58 mm	2 mm	30x9-30x12 mm	12/4	-	-	-	Staal	DX51
Hoekanker	07237	50 per doos	90 mm	150 mm	60 mm	2,5 mm	30x11 mm	12/4-8/6-5/9-2/11	-	-	-	Staal	DX51
Hoekanker	072375	50 per doos	40 mm	200 mm	60 mm	2,5 mm	30x11 mm	12/4-8/6-5/9-2/11	-	-	-	Staal	DX51
Hoekanker met ril	072381	100 per doos	60 mm	80 mm	60 mm	-	25x11 mm	4/4-8/6-1/9	1 ril	-	-	Staal	DX51
Hoekanker met ril	072383	100 per doos	60 mm	120 mm	60 mm	-	2/25x11 mm	6/4-11/6-1/9	1 ril	-	-	Staal	DX51
Hoekanker met ril	072385	50 per doos	60 mm	180 mm	60 mm	-	3/25x11 mm	8/4-14/6-1/9	1 ril	-	-	Staal	DX51
Hoekanker met ril	07239	50 per doos	90 mm	150 mm	60 mm	-	30x11 mm	12/4-8/6-5/9-2/11	1 ril	-	-	Staal	DX51
Hoekanker met ril	07244	100 per doos	125 mm	125 mm	30 mm	2 mm	-	10/4-2/9	-	-	-	Staal	DX51
Hoekanker met ril	07245	100 per doos	160 mm	160 mm	30 mm	2 mm	-	12/4-1/7-2/9	-	-	-	Staal	DX51
Hoekanker	07249	100 per doos	50 mm	90 mm	60 mm	2,5 mm	13x4,5-24x6,5-24x8,5 mm	6/4,5-4/6,5-2/8,5	-	-	-	Staal	DX51
Hoekanker met ril	072491	100 per doos	50 mm	90 mm	60 mm	2,5 mm	2/30x10,5 mm	8/5	-	-	-	Staal	DX51
Hoekanker	0724912	100 per doos	50 mm	90 mm	60 mm	2,5 mm	2/30x10,5 mm	8/5	-	-	-	Staal	DX51
Hoekanker	072492	100 per doos	50 mm	90 mm	60 mm	2,5 mm	12x4-24x6-24x8,5 mm	6/4-4/6-2/9	-	-	-	Staal	DX51
Hoekanker	072401	75 per zak	45 mm	80 mm	80 mm	4 mm	-	4/4,5	-	-	-	Staal	S350
Hoekanker	072403	75 per zak	45 mm	80 mm	72 mm	4 mm	7x30 mm	4/4,5	-	11x67 mm	-	Staal	S350
Hoekanker	072405	50 per zak	80 mm	80 mm	72 mm	4 mm	-	6/4,5	-	11x67 mm	-	Staal	S350
Hoekanker	072406	50 per zak	80 mm	80 mm	72 mm	4 mm	-	6/4,5	-	-	-	Staal	S350
Hoekanker	072407	30 per zak	80 mm	80 mm	100 mm	5 mm	-	-	-	13x50 mm	-	Staal	S350
Hoekanker	072408	20 per zak	80 mm	80 mm	100 mm	8 mm	-	-	-	-	-	Staal	S315
Hoekanker	07241	25 per doos	55 mm	105 mm	50 mm	5 mm	40x13 mm	4/6,5-1/11	-	-	-	Staal	DX51
Hoekanker	07242	50 per doos	55 mm	80 mm	40 mm	4 mm	30x9 mm	2/6,5-1/9	-	-	-	Staal	S350
Hoekanker	07243	50 per doos	30 mm	100 mm	60 mm	4 mm	40x13 mm	8/5,5	-	-	-	Staal	S350
Hoekanker	072455	25 per doos	60 mm	60 mm	60 mm	5 mm	4/25x9 mm	-	-	-	-	Staal	DX51
Hoekanker	07246	25 per doos	65 mm	105 mm	60 mm	4 mm	40x13 mm	10/5,5-1/9	-	-	-	Staal	S350
Hoekanker	07247	25 per doos	65 mm	155 mm	60 mm	4 mm	40x13 mm	13/5,5-2/9	-	-	-	Staal	S350
Hoekanker	0724812	10 per doos	95 mm	210 mm	60 mm	6 mm	60x9-180x12 mm	4/6,5-5/7	-	-	-	Staal	DX51
Hoekanker	0724813	10 per doos	95 mm	180 mm	60 mm	6 mm	60x9-145x12 mm	4/6,5-4/7	-	-	-	Staal	DX51
Hoekanker	0724814	10 per doos	65 mm	180 mm	60 mm	6 mm	145x12 mm	4/6-2/9-1/13	-	-	-	Staal	DX51
Hoekanker	0724815	10 per doos	70 mm	140 mm	65 mm	5 mm	-	1/5-1/7	-	-	2/12x12 mm	Staal	DX51
Hoekanker	0724818	10 per doos	80 mm	190 mm	60 mm	6 mm	65x13 mm	4/9-1/11-2/14	-	-	-	Staal	DX51
Hoekanker	0724819	10 per doos	80 mm	225 mm	60 mm	6 mm	65x13 mm	4/9-1/11-3/14	-	-	-	Staal	DX51
Hoekanker	0724822	10 per doos	95 mm	210 mm	60 mm	5 mm	-	4/6,5-5/7	-	-	-	Staal	S350
Hoekanker	0724832	10 per doos	80 mm	190 mm	60 mm	8 mm	65x13 mm	4/9-1/11-2/14	-	-	-	Staal	S315
Hoekanker	0724833	10 per doos	80 mm	225 mm	60 mm	8 mm	65x13 mm	4/9-1/11-3/14	-	-	-	Staal	S315
Hoekanker	074460	25 per doos	40 mm	115 mm	60 mm	5 mm	2/20x9 mm	3/9	-	-	-	Staal	S235
Hoekanker	0759915	5 per bos	100 mm	150 mm	100 mm	10 mm	-	2/10-2/16	-	-	-	Staal	S315
Hoekanker	0759920	5 per bos	100 mm	200 mm	100 mm	10 mm	-	2/10-3/16	-	-	-	Staal	S315
Hoekanker	0758879	10 per zak	75 mm	175 mm	100 mm	8 mm	80x13 mm	4/9	-	-	-	Staal	S315
Hoekanker	0759746	25 per zak	40 mm	150 mm	70 mm	10 mm	-	2/9-1/11	-	-	-	Staal	S315
Hoekanker	07587660	25 per zak	60 mm	100 mm	70 mm	8 mm	65x13 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758767	25 per zak	60 mm	100 mm	70 mm	8 mm	-	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0756643	30 per zak	40 mm	120 mm	60 mm	6 mm	65x13 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756646	30 per zak	40 mm	150 mm	60 mm	6 mm	65x13 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756647	30 per zak	40 mm	150 mm	60 mm	6 mm	70x17 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756666	30 per zak	60 mm	100 mm	60 mm	6 mm	65x13 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756656	10 per bos	50 mm	150 mm	110 mm	6 mm	65x13 mm	3/11	-	-	-	Staal	S235
Hoekanker	0756667	30 per zak	60 mm	100 mm	60 mm	6 mm	70x17 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756676	30 per zak	70 mm	120 mm	60 mm	6 mm	65x13 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756677	30 per zak	70 mm	120 mm	60 mm	6 mm	70x15 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756696	30 per zak	90 mm	100 mm	60 mm	6 mm	65x13 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0756697	30 per zak	90 mm	100 mm	60 mm	6 mm	70x17 mm	2/9-1/11	-	-	-	Staal	DX51
Hoekanker	0758546	25 per zak	40 mm	150 mm	50 mm	8 mm	65x13 mm	1/11	-	-	-	Staal	S315
Hoekanker	0758566	25 per zak	60 mm	100 mm	50 mm	8 mm	65x13 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758576	25 per zak	70 mm	120 mm	50 mm	8 mm	65x13 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758746	25 per zak	40 mm	150 mm	70 mm	8 mm	65x13 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	07587460	25 per zak	40 mm	150 mm	70 mm	8 mm	65x13 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758747	25 per zak	40 mm	150 mm	70 mm	8 mm	70x17 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758766	25 per zak	60 mm	100 mm	70 mm	8 mm	65x13 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0756745	30 per zak	40 mm	120 mm	70 mm	6 mm	-	2/9-1/11	-	50x13 mm	-	Staal	DX51
Hoekanker	0756765	30 per zak	60 mm	100 mm	70 mm	6 mm	-	2/9-1/11	-	50x13 mm	-	Staal	DX51
Hoekanker	0756766	30 per zak	60 mm	100 mm	70 mm	6 mm	-	2/9-1/11	-	50x17 mm	-	Staal	DX51
Hoekanker	0756775	30 per zak	70 mm	120 mm	70 mm	6 mm	-	2/9-1/11	-	50x13 mm	-	Staal	DX51
Hoekanker	0756795	30 per zak	90 mm	100 mm	70 mm	6 mm	-	2/9-1/11	-	50x13 mm	-	Staal	DX51
Hoekanker	0758748	25 per zak	40 mm	150 mm	70 mm	8 mm	-	2/9-1/11	-	50x13 mm	-	Staal	S315
Hoekanker	0758768	25 per zak	60 mm	100 mm	70 mm	8 mm	-	2/9-1/11	-	50x13 mm	-	Staal	S315
Hoekanker	0758774	15 per zak	140 mm	170 mm	70 mm	8 mm	-	8/9-3/13	-	-	-	Staal	S315
Hoekanker	0758775	25 per zak	70 mm	120 mm	70 mm	8 mm	-	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758776	25 per zak	70 mm	120 mm	70 mm	8 mm	-	2/9-1/11	-	-	-	Staal	S315
Hoekanker	07587760	25 per zak	70 mm	120 mm	70 mm	8 mm	-	2/9-1/11	-	-	-	Staal	S315
Hoekanker	07587761	25 per zak	70 mm	120 mm	70 mm	8 mm	-	2/9-1/11	-	50x13 mm	-	Staal	S315
Hoekanker	07587762	15 per zak	70 mm	150 mm	100 mm	8 mm	80x13 mm	4/9	-	-	-	Staal	S315
Hoekanker	0758777	15 per zak	100 mm	170 mm	70 mm	8 mm	-	4/9-2/13	-	-	-	Staal	S315
Hoekanker	0758778	15 per zak	120 mm	170 mm	70 mm	8 mm	-	6/9-2/13	-	-	-	Staal	S315
Hoekanker	0758779	15 per zak	160 mm	170 mm	70 mm	8 mm	-	10/9-3/13	-	-	-	Staal	S315
Hoekanker	0758780	10 per bos	100 mm	180 mm	70 mm	8 mm	-	-	-	50x17-80x16 mm	-	Staal	S315
Hoekanker	0758781	10 per zak	120 mm	175 mm	70 mm	8 mm	-	4x8	-	-	-	Staal	S315
Hoekanker	0759865	20 per zak	60 mm	100 mm	80 mm	10 mm	-	2/9-1/11	-	50x17 mm	-	Staal	S315
Hoekanker	0759875	20 per zak	70 mm	120 mm	80 mm	10 mm	-	2/9-1/11	-	50x17 mm	-	Staal	S315
Hoekanker	0759877	25 per zak	70 mm	120 mm	80 mm	10 mm	-	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0759879	5 per bos	80 mm	200 mm	100 mm	10 mm	100x13 mm	4/10	-	-	-	Staal	S315
Hoekanker	0758662	15 per zak	120 mm	160 mm	60 mm	8 mm	-	7/8	-	2/11x80 mm	-	Staal	S315
Hoekanker	0759778	10 per zak	120 mm	170 mm	70 mm	10 mm	-	6/9-2/13	-	-	-	Staal	S315
Hoekanker	0759774	10 per zak	140 mm	170 mm	70 mm	10 mm	-	8/9-3/13	-	-	-	Staal	S315
Hoekanker	0759777	15 per zak	100 mm	170 mm	70 mm	10 mm	-	4/9-2/13	-	-	-	Staal	S315
Hoekanker	0759845	20 per zak	40 mm	150 mm	80 mm	10 mm	-	2/9-1/11	-	50x17 mm	-	Staal	S315
Hoekanker	0758791	10 per bos	200 mm	210 mm	70 mm	8 mm	70x17 mm	4/9-6/11-5/13	-	-	-	Staal	S315
Hoekanker	0758867	25 per zak	60 mm	100 mm	80 mm	8 mm	70x17 mm	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0759750	20 per zak	60 mm	100 mm	70 mm	10 mm	-	2/9-1/11	-	-	-	Staal	S315
Hoekanker	0758877	25 per zak	70 mm	120 mm	80 mm	8 mm	-	2/9-1/11	-	-	-	Staal	S315
Hoekanker met ril	072445	100 per doos	75 mm	125 mm	30 mm	2 mm	2/12x5-5/17x8 mm	-	1 ril	-	-	30x2	DX51
