Instortbovendorpelanker met stift
Instortbovendorpelanker met stift

IB-anker met stift

Instortbovendorpelanker met stift (IBA) voor het spanningsloos koppelen van de bovenzijde HSB element aan de betonnen verdiepingsvloer.De IBA’s  zijn toepasbaar als de HSB elementen geplaatst worden nog voordat de vloer gestort/gelegd wordt. De IBA’s worden op het HSB element geschroefd of op de tunnelvloer geplaatst.De verticale staaf in het beton wordt losgekoppeld door een kunststof glijbuis waardoor de vloer nog na kan zakken zonder dat de vloer op de HSB-wand drukt. De optredende windlast wordt wel overdragen naar de constructie.

Lengte 1

Details & afmetingen

Artikel

Artikelnummer070342
EAN-code8714318132477

Verpakking

EAN-code8714318132477
Verpakking1 stuk

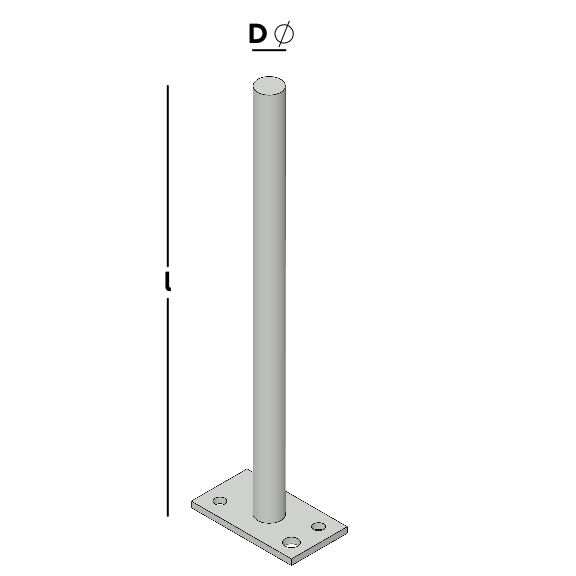

Afmetingen

IB-anker met stift

Lengte 1 (l1)260 mm
Lengte 2 (l2)175 mm
Diameter Ø16 mm
Gatenpatroon2/7-1/9
ToebehorenPlaatje 90x70x4
MateriaalStaal
StaalkwaliteitS355
OppervlaktebehandelingEV-2
