Instortanker

Hoekanker voor kozijnmontage in prefab betonbouw. Deze hoeken worden ingestort tijdens de productie van prefab wanden.

Lengte 1

27 mm

45 mm

Lengte 2

68 mm

135 mm

Breedte

60 mm

70 mm

Dikte

2 mm

4 mm

8 mm

Slobgaten

13x50 diag. mm

40x13 mm

Staalkwaliteit

DX51

S315

S350

Oppervlaktebehandeling

EV-2

SV-2

Details & afmetingen

Artikel

Artikelnummer070305

EAN-code8714318082840

Verpakking

EAN-code8714318082932

Verpakking25 per zak

Lengte330 mm

Breedte150 mm

Hoogte70 mm

Afmetingen

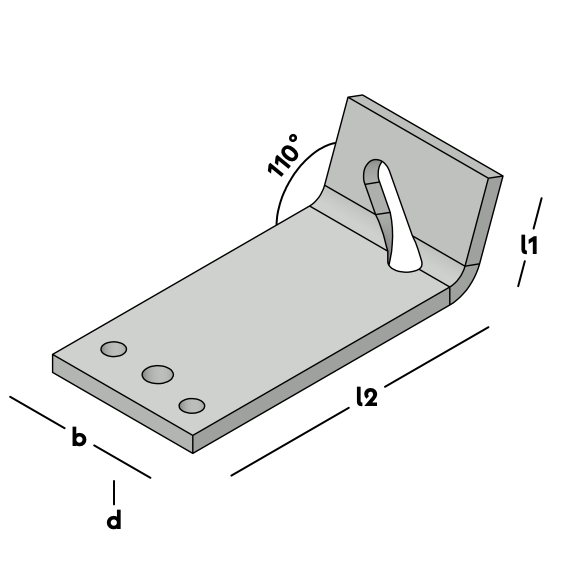

Instortanker

Lengte 1 (l1)45 mm

Lengte 2 (l2)135 mm

Breedte (b)70 mm

Dikte (d)8 mm

Slobgaten13x50 diag. mm

Gatenpatroon2/9-1/11

Slobgat diagonaal50x13 mm

Graden ° hoek-gezet110 °

MateriaalStaal

StaalkwaliteitS315

Oppervlaktebehandeling EV-2

Downloads

Tekeningen en modellen in 2D en 3D

Naam	Artikelnummer	Verpakking	Lengte 1	Lengte 2	Breedte	Dikte	Slobgaten	Gatenpatroon	Slobgat diagonaal	Graden ° hoek-gezet	Materiaal	Staalkwaliteit
Instortanker	070303	200 per zak	27 mm	68 mm	60 mm	2 mm	40x13 mm	6/5,5-1/9	-	110 °	Staal	DX51
Instortanker	070304	100 per zak	27 mm	68 mm	60 mm	4 mm	-	6/5,5-1/9	-	110 °	Staal	S350
Instortanker	070305	25 per zak	45 mm	135 mm	70 mm	8 mm	13x50 diag. mm	2/9-1/11	50x13 mm	110 °	Staal	S315
