Balkdrager GBS-LL

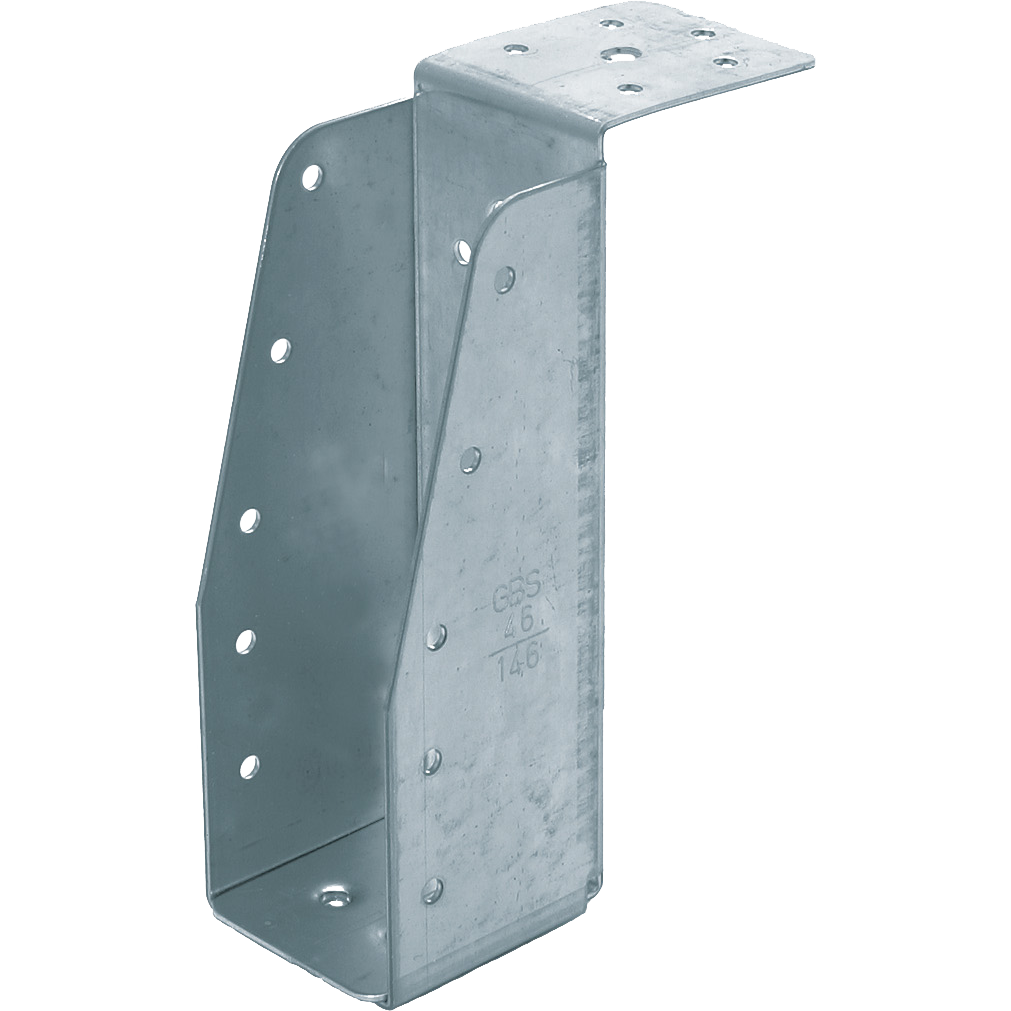

Balkdrager met lange lip, voor het verbinden van dwarsbalken aan een hoofdbalk (moerbalk). De balkdrager rust met de lip op de hoofdbalk en wordt via de gaten in de rug bevestigd. Hierna wordt een dwarsbalk ingelegd die via de gaten in de zijkant van de balkdrager kan worden gefixeerd.

Houtmaat breedte
Houtmaat hoogte
Materiaal
RVS 304
Staal
Oppervlaktebehandeling
EPZ-3
SV-2

Details & afmetingen

Artikel

Artikelnummer09356
EAN-code8714318042295

Verpakking

EAN-code8714318062828
Verpakking10 per bos
Lengte340 mm
Breedte210 mm
Hoogte75 mm

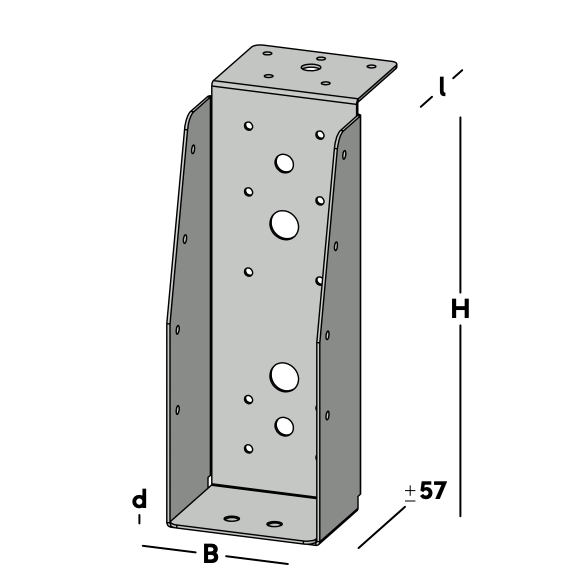

Afmetingen

Balkdrager GBS-LL

Dikte (d)1,5 mm
Gatenpatroon23/4-3/9-2/14
Lip maat55 mm
Houtmaat breedte71 mm
Houtmaat hoogte196 mm
TypeGBS-LL
MateriaalStaal
StaalkwaliteitDX51
OppervlaktebehandelingSV-2
