Muurplaatanker met plaat excentrisch
Muurplaatanker met plaat excentrisch

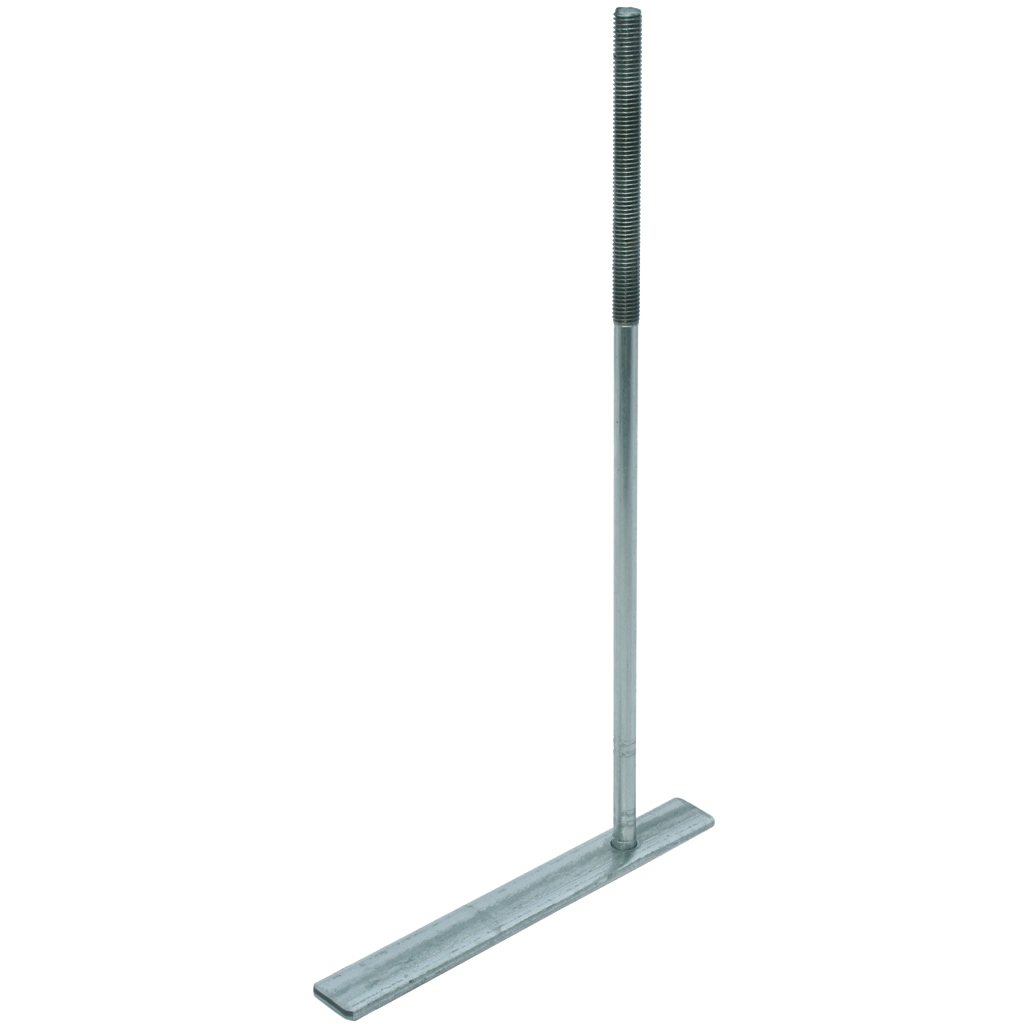

Muurplaatanker met plaat

Anker dat dient om de muurplaat (houten balk die op de muur wordt geplaatst) te verankeren aan de dragende gevel zodat de krachten die op het dak komen worden overgebracht op de hoofdconstructie. Een muurplaatanker met plaat centrisch is aan één uiteinde voorzien van metrisch draad en aan het andere uiteinde van een centrisch aangebrachte plaat. De plaat wordt in de spouw ingeslepen of ingemetseld in zowel de binnen- als de buitengevel.

Lengte

Details & afmetingen

Artikel

Artikelnummer066765
EAN-code8714318137854

Verpakking

EAN-code8714318137847
Verpakking10 per bos

Afmetingen

Muurplaatanker met plaat

Lengte (l)800 mm
Diameter Ø10,7 mm
Draadlengte (dl)120 mm
Metrisch draad (M)12 M
Plaatbreedte (pb)30 mm
Plaatlengte (pl)375 mm
Plaatdikte (d)5 mm
Typeexcentrisch
MateriaalStaal
StaalkwaliteitS235
OppervlaktebehandelingVD-1

Downloads

Tekeningen en modellen in 2D en 3D
