HSB Trekanker

Name: HSB Trekanker
SKU: 074940

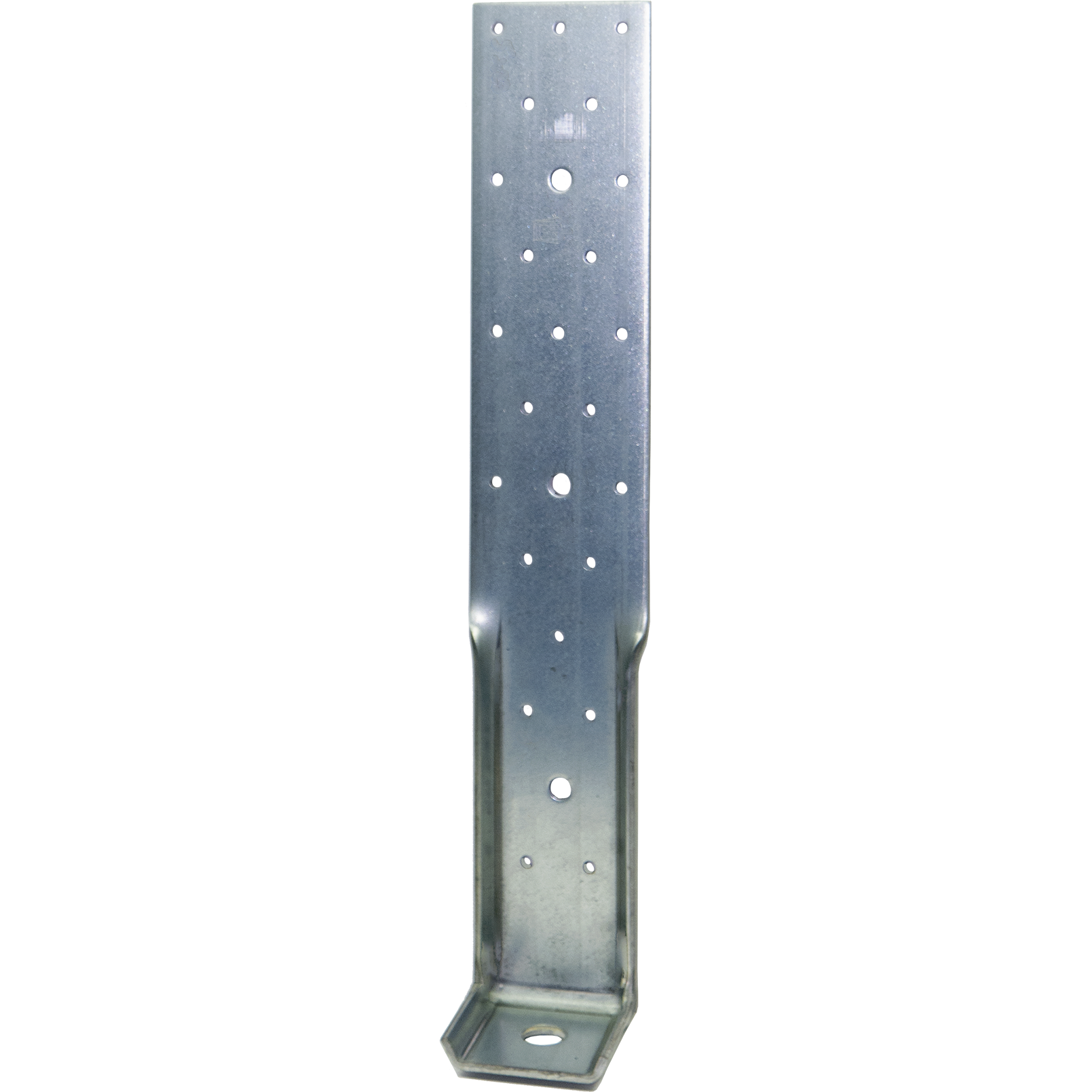

Stalen strip voorzien van een haaks gezet uiteinde. De hoek is extra versterkt met zijrillen. Geschikt om de trekkrachten van houtskelet bouwdelen over te brengen naar de hoofdconstructie. Het anker wordt gemonteerd in combinatie met de meegeleverde volgplaat waardoor extra trekkrachten kunnen worden opgenomen.

Lengte

Breedte

Dikte

Hoogte

Staalkwaliteit

DX51

S315

S350

Oppervlaktebehandeling

SV-2

TV-3

Details & afmetingen

Artikel

Artikelnummer074940

EAN-code8714318075989

Verpakking

EAN-code8714318075996

Verpakking5 per doos

Lengte420 mm

Breedte135 mm

Hoogte85 mm

Afmetingen

HSB Trekanker

Lengte (l)60 mm

Breedte (b)72 mm

Dikte (d)4 mm

Hoogte (h)400 mm

Gatenpatroon23/5-2/9-2/17

Toebehoreninclusief 1 volgplaatje 50x50x8

MateriaalStaal

StaalkwaliteitS350

Oppervlaktebehandeling SV-2

Downloads

Tekeningen en modellen in 2D en 3D

Verwerking & toebehoren

1 / 6

Bekijk hier onze montage instructies die je stap voor stap helpen naar een eindresultaat.

Onderstaande producten kunt u gebruiken om het product op de juiste manier te plaatsen of bevestigen.

Naam	Artikelnummer	Verpakking	Lengte	Breedte	Dikte	Hoogte	Draad	Gatenpatroon	Toebehoren	Materiaal	Staalkwaliteit	Oppervlaktebehandeling
HSB Trekanker	074916	25 per doos	50 mm	40 mm	2 mm	160 mm	-	12/5-1/14	inclusief 2 volgplaatjes 50x50x4	Staal	DX51	SV-2
HSB Trekanker	074919	25 per doos	50 mm	40 mm	2 mm	190 mm	-	12/5-1/14	inclusief 2 volgplaatjes 50x50x4	Staal	DX51	SV-2
HSB Trekanker	074929	25 per doos	50 mm	40 mm	2 mm	290 mm	-	15/5-1/14	inclusief 2 volgplaatjes 50x50x4	Staal	DX51	SV-2
HSB Trekanker	074940	5 per doos	60 mm	72 mm	4 mm	400 mm	-	23/5-2/9-2/17	inclusief 1 volgplaatje 50x50x8	Staal	S350	SV-2
HSB Trekanker	074956	5 per doos	60 mm	72 mm	4 mm	560 mm	-	36/5-2/17-3/19	inclusief 1 volgplaatje 50x50x8	Staal	S350	SV-2
HSB Trekanker	074979	5 per doos	60 mm	72 mm	4 mm	790 mm	-	5/9-54/5-2/17	inclusief 1 volgplaat 50x50x8	Staal	S350	SV-2
HSB Trekanker	0749340	5 per doos	120 mm	72 mm	4 mm	400 mm	-	10/9-1/22	inclusief volgplaat excentrisch 113x80x10 TV	Staal	S350	SV-2
HSB Trekanker	0749356	5 per doos	120 mm	72 mm	4 mm	560 mm	-	16/9-1/22	inclusief volgplaat excentrisch 113x80x10 TV	Staal	S350	SV-2
HSB Trekanker	0749379	5 per doos	120 mm	72 mm	4 mm	790 mm	-	22/9-1/22	inclusief volgplaat excentrisch 113x80x10 TV	Staal	S350	SV-2
Volgplaat	07493113	1 stuk	130 mm	80 mm	10 mm	-	Ø22	1/22	-	Staal	S315	TV-3
Volgplaat	07493950	1 stuk	50 mm	50 mm	8 mm	-	M16	1/17	-	Staal	S315	TV-3
