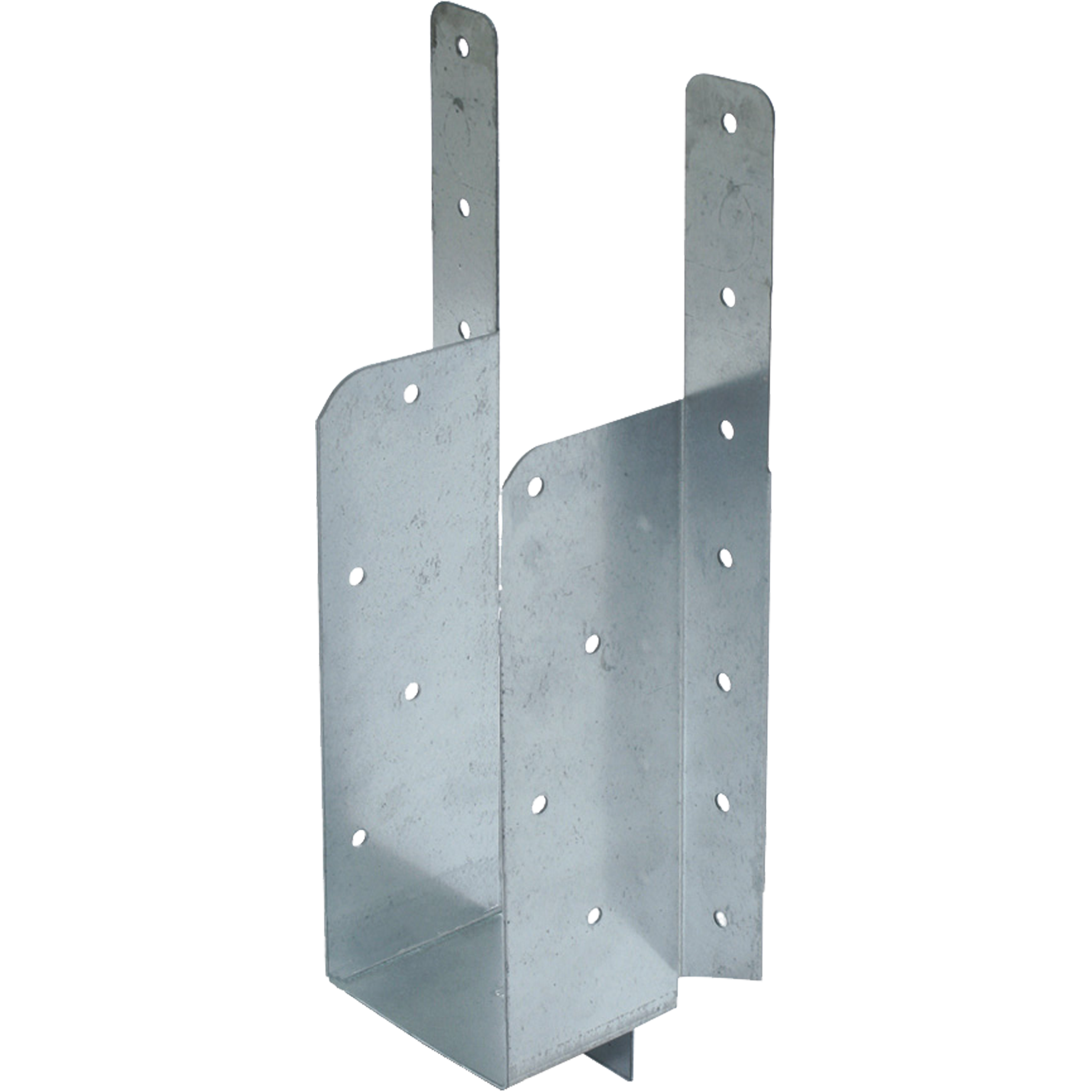

Raveeldrager met strip

Balkdrager voorzien van zijflenzen met lange strippen om dwarsbalken te verbinden aan een hoofdbalk of houten muurregel. De strippen worden om de bovenzijde van de hoofdbalk of muurregel gevouwen voor extra draagkracht.

Hoogte 1

Hoogte 2

Houtmaat breedte

Houtmaat hoogte

Details & afmetingen

Artikel

Artikelnummer07722

EAN-code8714318041304

Verpakking

EAN-code8714318103354

Verpakking100 per doos

Lengte395 mm

Breedte295 mm

Hoogte270 mm

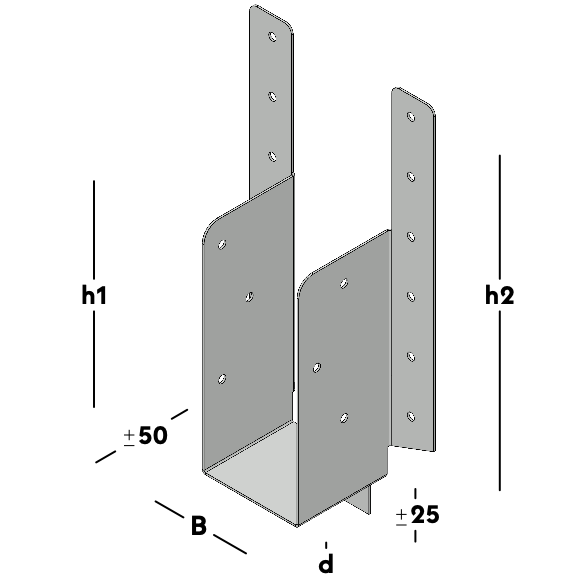

Afmetingen

Raveeldrager met strip

Dikte (d)1 mm

Hoogte 1 (h1)115 mm

Hoogte 2 (h2)186 mm

Gatenpatroon19/4

Houtmaat breedte50 mm

Houtmaat hoogte125-150 mm

Type190

MateriaalStaal

StaalkwaliteitDX51

Oppervlaktebehandeling SV-2

Downloads

Tekeningen en modellen in 2D en 3D

Verwerking & toebehoren

1 / 4

Bekijk hier onze montage instructies die je stap voor stap helpen naar een eindresultaat.

Onderstaande producten kunt u gebruiken om het product op de juiste manier te plaatsen of bevestigen.

Naam	Artikelnummer	Verpakking	Dikte	Hoogte 1	Hoogte 2	Gatenpatroon	Houtmaat breedte	Houtmaat hoogte	Type	Materiaal	Staalkwaliteit
Raveeldrager met strip	07700	100 per doos	1 mm	125 mm	195 mm	19/4	32 mm	121-146 mm	190	Staal	DX51
Raveeldrager met strip	07701	100 per doos	1 mm	158 mm	230 mm	23/4	32 mm	171-196 mm	225	Staal	DX51
Raveeldrager met strip	07702	100 per doos	1 mm	121 mm	129 mm	19/4	38 mm	125-150 mm	190	Staal	DX51
Raveeldrager met strip	07704	100 per doos	1 mm	155 mm	227 mm	23/4	38 mm	175-200 mm	225	Staal	DX51
Raveeldrager met strip	07706	50 per doos	1 mm	168 mm	318 mm	30/4	38 mm	200 mm	305	Staal	DX51
Raveeldrager met strip	07712	100 per doos	1 mm	117 mm	188 mm	19/4	46 mm	121-146 mm	190	Staal	DX51
Raveeldrager met strip	07714	100 per doos	1 mm	153 mm	223 mm	23/4	46 mm	171-196 mm	225	Staal	DX51
Raveeldrager met strip	07716	50 per doos	1 mm	164 mm	314 mm	30/4	46 mm	196 mm	305	Staal	DX51
Raveeldrager met strip	07722	100 per doos	1 mm	115 mm	186 mm	19/4	50 mm	125-150 mm	190	Staal	DX51
Raveeldrager met strip	07724	100 per doos	1 mm	150 mm	221 mm	23/4	50 mm	175-200 mm	225	Staal	DX51
Raveeldrager met strip	07726	50 per doos	1 mm	162 mm	312 mm	30/4	50 mm	200 mm	305	Staal	DX51
Raveeldrager met strip	07732	100 per doos	1 mm	110 mm	181 mm	19/4	59 mm	121-146 mm	190	Staal	DX51
Raveeldrager met strip	07734	100 per doos	1 mm	145 mm	216 mm	23/4	59 mm	156-171-196 mm	225	Staal	DX51
Raveeldrager met strip	07736	50 per doos	1 mm	157 mm	308 mm	30/4	59 mm	196 mm	305	Staal	DX51
Raveeldrager met strip	07742	100 per doos	1 mm	108 mm	179 mm	19/4	63 mm	125-150 mm	190	Staal	DX51
Raveeldrager met strip	07744	100 per doos	1 mm	143 mm	214 mm	23/4	63 mm	160-175-200 mm	225	Staal	DX51
Raveeldrager met strip	07746	50 per doos	1 mm	155 mm	306 mm	30/4	63 mm	200 mm	305	Staal	DX51
Raveeldrager met strip	07752	100 per doos	1 mm	104 mm	175 mm	19/4	71 mm	146 mm	190	Staal	DX51
Raveeldrager met strip	07754	50 per doos	1 mm	139 mm	210 mm	23/4	71 mm	146-196 mm	225	Staal	DX51
Raveeldrager met strip	07756	50 per doos	1 mm	151 mm	302 mm	30/4	71 mm	171 - 196 mm	305	Staal	DX51
Raveeldrager met strip	07762	100 per doos	1 mm	102 mm	173 mm	19/4	75 mm	150 mm	190	Staal	DX51
Raveeldrager met strip	07764	50 per doos	1 mm	137 mm	208 mm	23/4	75 mm	150-200 mm	225	Staal	DX51
Raveeldrager met strip	07766	50 per doos	1 mm	149 mm	300 mm	30/4	75 mm	200 mm	305	Staal	DX51
