Koppelplaat

Montageplaat met bevestigingsgaten om houten delen aan elkaar te koppelen.

Lengte

Breedte

Dikte

Slobgaten

Staalkwaliteit

DX51

S350

Oppervlaktebehandeling

SV-2

ZM-4

Details & afmetingen

Artikel

Artikelnummer01435

EAN-code8714318081898

Verpakking

EAN-code8714318081904

Verpakking25 per doos

Lengte330 mm

Breedte135 mm

Hoogte65 mm

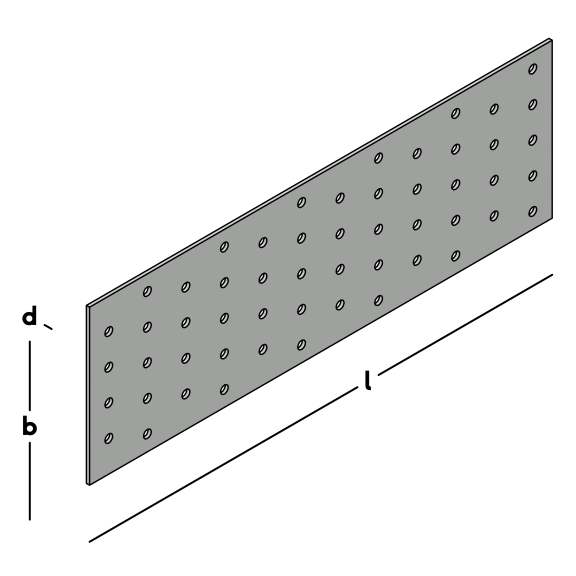

Afmetingen

Koppelplaat

Lengte (l)100 mm

Breedte (b)300 mm

Dikte (d)2 mm

Gatenpatroon54/5

MateriaalStaal

StaalkwaliteitDX51

Oppervlaktebehandeling SV-2

Downloads

Tekeningen en modellen in 2D en 3D

Naam	Artikelnummer	Verpakking	Lengte	Breedte	Dikte	Slobgaten	Gatenpatroon	Graden ° hoek-gezet	Materiaal	Staalkwaliteit
Koppelplaat	01420	100 per doos	40 mm	50 mm	2 mm	-	4/5	-	Staal	DX51
Koppelplaat	01422	100 per doos	40 mm	100 mm	2 mm	-	7/5	-	Staal	DX51
Koppelplaat	01424	100 per doos	40 mm	150 mm	2 mm	-	12/5	-	Staal	DX51
Koppelplaat	01426	50 per doos	60 mm	150 mm	2 mm	-	20/5	-	Staal	DX51
Koppelplaat	01427	50 per doos	60 mm	200 mm	2 mm	-	25/5	-	Staal	DX51
Koppelplaat	01428	50 per doos	80 mm	150 mm	2 mm	-	21/5	-	Staal	DX51
Koppelplaat	01429	50 per doos	80 mm	200 mm	2 mm	-	28/5	-	Staal	DX51
Koppelplaat	01430	50 per doos	80 mm	250 mm	2 mm	-	35/5	-	Staal	DX51
Koppelplaat	01431	25 per doos	80 mm	300 mm	2 mm	-	42/5	-	Staal	DX51
Koppelplaat	01432	50 per doos	100 mm	150 mm	2 mm	-	27/5	-	Staal	DX51
Koppelplaat	01433	25 per doos	100 mm	200 mm	2 mm	-	36/5	-	Staal	DX51
Koppelplaat	01434	25 per doos	100 mm	250 mm	2 mm	-	45/5	-	Staal	DX51
Koppelplaat	01435	25 per doos	100 mm	300 mm	2 mm	-	54/5	-	Staal	DX51
Koppelplaat	01436	25 per doos	115 mm	300 mm	2 mm	-	48/5	-	Staal	DX51
Koppelplaat	016315	20 per doos	315 mm	72 mm	5 mm	2/30x13 mm	14/7-10/9-4/13	-	Staal	S350
Koppelplaat	016415	15 per doos	415 mm	72 mm	5 mm	4/30x13 mm	16/7-12/9-4/13	-	Staal	S350
Koppelplaat	072210	50 per doos	180 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	-	Staal	DX51
Koppelplaat 135°	072200	100 per doos	180 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	135 °	Staal	DX51
Koppelplaat	07224	50 per doos	250 mm	46 mm	2,5 mm	20x10 mm	10/4-6/6-1/11	-	Staal	DX51
Koppelplaat	07227	50 per doos	300 mm	60 mm	2,5 mm	2/30x11 mm	15/4-10/6-5/9	-	Staal	DX51
Koppelplaat	07238	50 per doos	240 mm	60 mm	2,5 mm	30x11 mm	12/4-8/6-5/9-2/11	-	Staal	DX51
Koppelplaat	073199	30 per doos	270 mm	72 mm	5 mm	2/30x13 mm	12/7-10/9-3/13	-	Staal	DX51
Koppelplaat	073190	30 per doos	175 mm	72 mm	4 mm	2/30x13 mm	8/7-6/9-1/13	-	Staal	DX51
