Garagedeurheng

Heng met blad in hoekverband. Voor het scharnierend bevestigen van poorten en deuren. Geschikt om links boven of rechts onder te monteren op de buitenzijde van een naar buiten draaiende poort of deur. Voor toepassing in combinatie met een duim Ø 16mm.

Lengte

70 mm

500 mm

Hoogte

400 mm

500 mm

Oppervlaktebehandeling

EV-2

Details & afmetingen

Artikel

Artikelnummer48366

EAN-code8714318032135

Verpakking

EAN-code8714318032135

Verpakking1 stuk

Lengte700 mm

Breedte380 mm

Hoogte5 mm

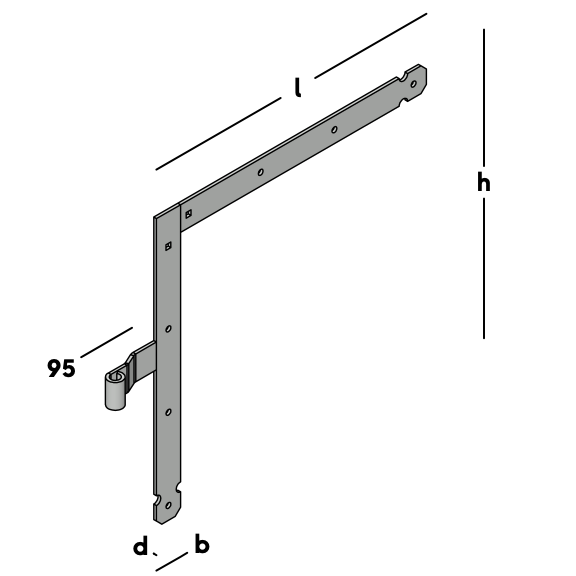

Afmetingen

Garagedeurheng

Lengte (l)500 mm

Breedte (b)45 mm

Dikte (d)6 mm

Hoogte (h)500 mm

Gatenpatroon6/9

Vierkante gaten2/9x9 mm

Verzet / bocht10 mm

Voor pen ØØ16 mm

Type(LB) Links boven - (RO) Rechts onder

MateriaalStaal

StaalkwaliteitS235

Oppervlaktebehandeling EV-2

Downloads

Tekeningen en modellen in 2D en 3D

Verwerking & toebehoren

Onderstaande producten kunt u gebruiken om het product op de juiste manier te plaatsen of bevestigen.

Naam	Artikelnummer	Verpakking	Lengte	Breedte	Dikte	Hoogte	Gatenpatroon	Vierkante gaten	Verzet / bocht	Voor pen Ø	Type	Materiaal	Staalkwaliteit
Garagedeurheng	48366	1 stuk	500 mm	45 mm	6 mm	500 mm	6/9	2/9x9 mm	10 mm	Ø16 mm	(LB) Links boven - (RO) Rechts onder	Staal	S235
Garagedeurheng	48367	1 stuk	500 mm	45 mm	6 mm	500 mm	6/9	2/9x9 mm	10 mm	Ø16 mm	(LO) Links onder - (RB) Rechts boven	Staal	S235
Tussenstuk Garagedeurheng	48369	1 stuk	-	45 mm	6 mm	400 mm	3/9	-	10 mm	Ø16 mm	-	Staal	S235
Aanlasheng voor pen Ø16	48484	50 per doos	70 mm	45 mm	6 mm	-	-	-	-	Ø16 mm	-	Staal	S235
