Rahmenbügel HSB-Band

Länge 1

Länge 2

Breite

111 mm

114 mm

146 mm

Dicke

3 mm

4 mm

Höhe

17 mm

19 mm

Langloch diagonaal

2/32x13 mm

60x13 mm

Oberflächenbehandlung

SV-2

Details & Abmessungen

Artikel

Artikelnummer073843

EAN-Code8714318079666

Verpackung

EAN-Code8714318079673

Verpackung15 pro Karton

Länge325 mm

Breite225 mm

Höhe175 mm

Abmessungen

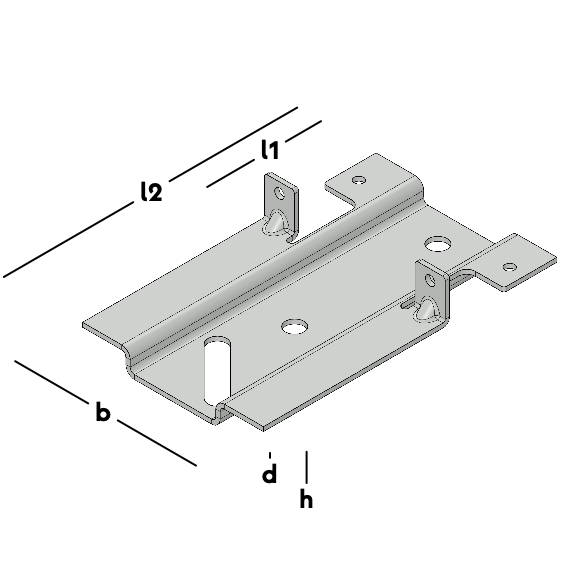

Rahmenbügel HSB-Band

Länge 1 (l1)75 mm

Länge 2 (l2)205 mm

Breite (b)111 mm

Dicke (d)3 mm

Höhe (h)17 mm

Loche Muster4/6,5

Holzgröße75-119 mm

Lip Größe21x30 mm

Langloch diagonaal2/32x13 mm

Typ1

MaterialStahl

StahlqualitätS350

Oberflächenbehandlung SV-2

Downloads

Zeichnungen und Modelle in 2D und 3D

Zertifizierungen, Qualitätszeichen und technische Datenblätter

Technisches Datenblatt

Verarbeitung & Zubehör

1 / 6

Sehen Sie sich hier unsere Montageanleitungen an, die Ihnen Schritt für Schritt zu einem Endergebnis verhelfen.

Name	Artikelnummer	Verpackung	Lengte 1	Lengte 2	Breedte	Dikte	Hoogte	Gatenpatroon	Houtmaat	Lip maat	Slobgat diagonaal	Type	Materiaal	Staalkwaliteit
Vloer HSB-strip met lip	073843	15 pro Karton	75 mm	205 mm	111 mm	3 mm	17 mm	4/6,5	75-119 mm	21x30 mm	2/32x13 mm	1	Staal	S350
Vloer HSB-strip met lip	073844	15 pro Karton	150 mm	280 mm	111 mm	3 mm	17 mm	4/6,5	150-190 mm	21x30 mm	2/32x13 mm	2	Staal	S350
Vloer HSB-strip met lip	073845	15 pro Karton	120 mm	250 mm	111 mm	3 mm	17 mm	4/6,5	120-149 mm	21x30 mm	2/32x13 mm	3	Staal	S350
Vloer HSB-strip met lip	073846	15 pro Karton	191 mm	264 mm	111 mm	3 mm	17 mm	4/6,5	191-241 mm	21x30 mm	2/32x13 mm	4	Staal	S350
Vloer HSB-strip met lip	073847	15 pro Karton	220 mm	293 mm	111 mm	3 mm	17 mm	4/6,5	220-241 mm	21x30 mm	2/32x13 mm	-	Staal	S350
Vloer HSB-strip met lip	073848	15 pro Karton	242 mm	315 mm	111 mm	3 mm	17 mm	4/6,5	242-266 mm	21x30 mm	2/32x13 mm	5	Staal	S350
Vloer HSB-strip met lip	073849	15 pro Karton	267 mm	340 mm	111 mm	3 mm	17 mm	4/6,5	267-290 mm	21x30 mm	2/32x13 mm	6	Staal	S350
Vloer HSB-strip met lip	074858	15 pro Karton	372 mm	242 mm	114 mm	4 mm	17 mm	4/6	242-266 mm	23x30 mm	2/32x13 mm	7	Staal	S350
Vloer HSB-strip met lip	074863	10 pro Karton	264 mm	191 mm	146 mm	4 mm	19 mm	4/6,5-2/13	191-241 mm	21x30 mm	60x13 mm	-	Staal	S350
