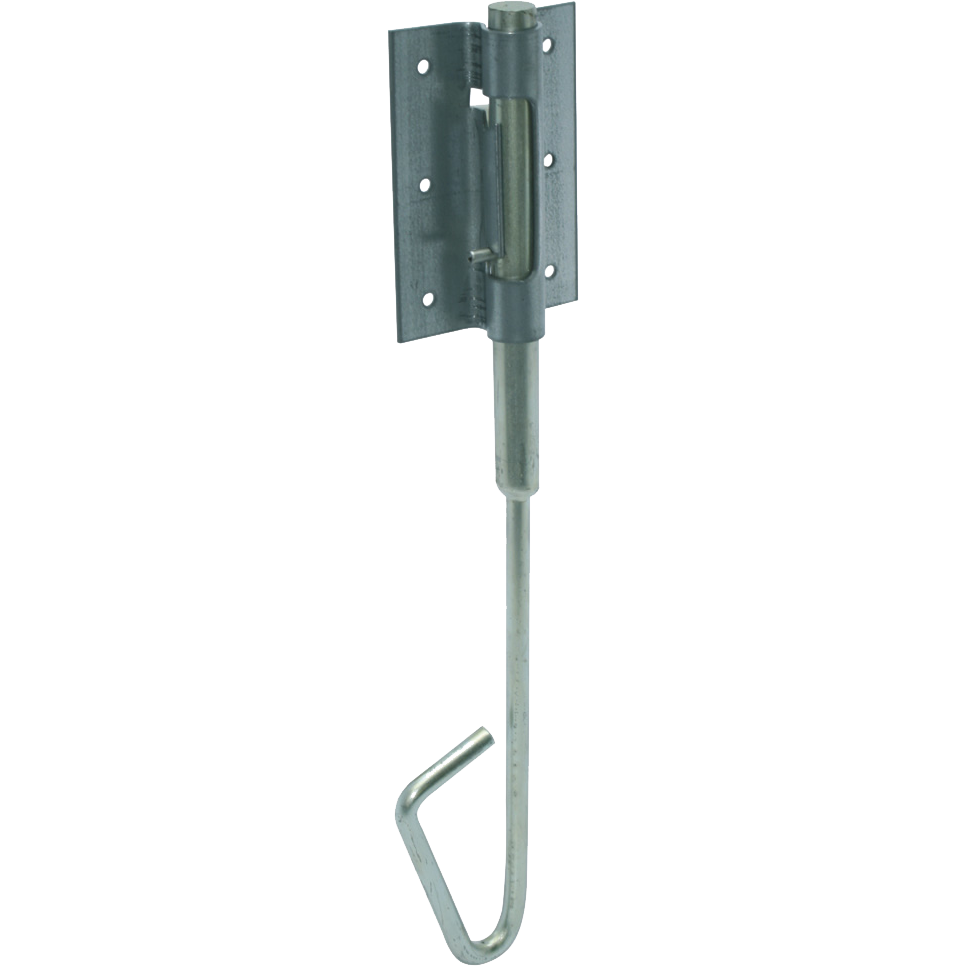

Bolzenstangenriegel

Länge

Stahlqualität

DX51

S235

S350

Oberflächenbehandlung

Details & Abmessungen

Artikel

Artikelnummer74412

EAN-Code8714318008475

Verpackung

EAN-Code8714318008475

Verpackung1 Stück

Länge120 mm

Breite85 mm

Höhe70 mm

Abmessungen

Bolzenstangenriegel

Länge (l)1200 mm

Dicke (d)2 mm

Loche Muster10/5-4/5,5

Rückenplatte83x120 mm

Ergebnis pen55 mm, nagel Ø18

ZubehörEinschließlich platte + 2 bügel

MaterialStahl

StahlqualitätS235

Oberflächenbehandlung EV-2

Downloads

Zeichnungen und Modelle in 2D und 3D

Name	Artikelnummer	Verpackung	Lengte	Breedte	Dikte	Slobgaten	Diameter Ø	Gatenpatroon	Achterplaat	Uitslag pen	Toebehoren	Materiaal	Staalkwaliteit
Staartgrendel	74303	5 pro Karton	300 mm	-	2 mm	-	-	6/5-4/5,5	83x120 mm	55 mm, pen Ø18	inclusief plaat	Staal	S235
Staartgrendel	74304	5 pro Karton	400 mm	-	2 mm	-	-	6/5-4/5,5	83x120 mm	55 mm, pen Ø18	inclusief plaat	Staal	S235
Staartgrendel	74306	5 pro Karton	600 mm	-	2 mm	-	-	8/5-4/5,5	83x120 mm	55 mm, pen Ø18	inclusief plaat + beugel	Staal	S235
Staartgrendel	74308	5 pro Karton	800 mm	-	2 mm	-	-	8/5-4/5,5	83x120 mm	55 mm, pen Ø18	inclusief plaat + beugel	Staal	S235
Staartgrendel	74310	1 Stück	1000 mm	-	2 mm	-	-	10/5-4/5,5	83x120 mm	55 mm, pen Ø18	inclusief plaat + 2 beugels	Staal	S235
Staartgrendel	743903	1 Stück	300 mm	-	2 mm	1/9x9 mm	-	4/4,5-4/5,5-1/16,5	73x100 mm	50 mm, pen Ø14,5	inclusief plaat	Staal	S235
Staartgrendel	743904	1 Stück	400 mm	-	2 mm	1/9x9 mm	-	4/4,5-4/5,5-1/16,5	73x100 mm	50 mm, pen Ø14,5	inclusief plaat	Staal	S235
Staartgrendel	743905	1 Stück	500 mm	-	2 mm	1/9x9 mm	-	4/4,5-4/5,5-1/16,5	73x100 mm	50 mm, pen Ø14,5	inclusief plaat	Staal	S235
Staartgrendel	743906	1 Stück	600 mm	-	2 mm	1/9x9 mm	-	4/4,5-4/5,5-1/16,5	73x100 mm	50 mm, pen Ø14,5	inclusief plaat + beugel	Staal	S235
Staartgrendel	74403	1 Stück	300 mm	-	2 mm	-	-	6/5-4/5,5	83x120 mm	55 mm, pen Ø18	inclusief plaat	Staal	S235
Staartgrendel	74404	1 Stück	400 mm	-	2 mm	-	-	6/5-4/5,5	83x120 mm	55 mm, pen Ø18	inclusief plaat	Staal	S235
Staartgrendel	74405	1 Stück	500 mm	-	2 mm	-	-	6/5-4/5,5	83x120 mm	55 mm, pen Ø18	inclusief plaat	Staal	S235
Staartgrendel	74406	1 Stück	600 mm	-	2 mm	-	-	8/5-4/5,5	83x120 mm	55 mm, pen Ø18	inclusief plaat + beugel	Staal	S235
Staartgrendel	74408	1 Stück	800 mm	-	2 mm	-	-	8/5-4/5,5	83x120 mm	55 mm, pen Ø18	inclusief plaat + beugel	Staal	S235
Staartgrendel	74410	1 Stück	1000 mm	-	2 mm	-	-	10/5-4/5,5	83x120 mm	55 mm, pen Ø18	inclusief plaat + 2 beugels	Staal	S235
Staartgrendel	74412	1 Stück	1200 mm	-	2 mm	-	-	10/5-4/5,5	83x120 mm	55 mm, pen Ø18	inclusief plaat + 2 beugels	Staal	S235
Staartgrendel verlengd uitslag 150	744062	1 Stück	600 mm	-	2 mm	-	-	8/5-4/5,5	83x120 mm	150 mm, pen Ø18	inclusief plaat + beugel	Staal	S235
Staartgrendel verlengd uitslag 100	744061	1 Stück	600 mm	-	2 mm	-	-	8/5-4/5,5	83x120 mm	100 mm, pen Ø18	inclusief plaat + beugel	Staal	S235
Plaat voor staartgrendel	74417	1 Stück	66 mm	40 mm	2 mm	-	-	4/5,5-1/20	-	-	-	Staal	S235
Sluitbeugel voor staartgrendel	74418	1 Stück	-	-	-	-	10 mm	2/5	-	-	-	Staal	S350
Plaat voor staartgrendel	744172	1 Stück	66 mm	40 mm	-	-	-	4/5,5-1/20	-	-	-	Staal	DX51
