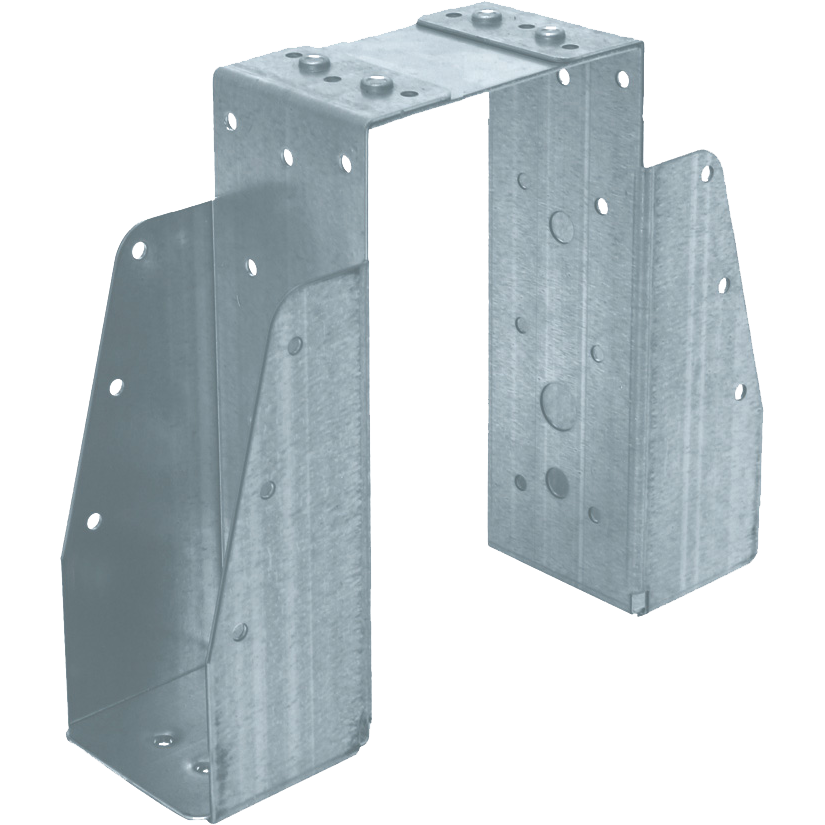

Balkenschuh doppelt

Doppelter Balkenträger, der über einen Hauptbalken (Nussbalken) gehängt und dann an der Rückseite jedes Balkenträgers auf beiden Seiten befestigt wird. Anschließend wird auf jeder Seite ein Querträger eingesetzt, der durch Löcher in der Seite des Balkenträgers geführt wird.

Holz Größe Breite

Holz Abmessungen Höhe

Details & Abmessungen

Artikel

Artikelnummer09642

EAN-Code8714318017576

Verpackung

EAN-Code8714318017576

Verpackung1 Stück

Abmessungen

Balkenschuh doppelt

Dicke (d)1,5 mm

Loche Muster36/4-4/9-2/14

Lip Größe30 mm

Holz Größe Breite63 mm

Holz Abmessungen Höhe125 mm

TypGBS-KL

MaterialStahl

StahlqualitätDX51

Oberflächenbehandlung SV-2

Downloads

Zeichnungen und Modelle in 2D und 3D

Verarbeitung & Zubehör

Sie können die folgenden Produkte verwenden, um das Produkt richtig zu platzieren oder zu bestätigen.

Name	Artikelnummer	Verpackung	Dicke	Loche Muster	Holzgröße	Lip Größe	Holz Größe Breite	Holz Abmessungen Höhe	Typ	Material	Stahlqualität
Balkenschuh mit kurzer Lasche	09411	10 pro Bündel	1,5 mm	11/4-2/9-1/14	46x96 mm	30 mm	46 mm	96 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09412	10 pro Bündel	1,5 mm	14/4-2/9-1/14	46x121 mm	30 mm	46 mm	121 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09413	10 pro Bündel	1,5 mm	16/4-2/9-1/14	46x146 mm	30 mm	46 mm	146 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09415	10 pro Bündel	1,5 mm	20/4-2/9-1/14	46x171 mm	30 mm	46 mm	171 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09416	10 pro Bündel	1,5 mm	20/4-2/9-1/14	46x196 mm	30 mm	46 mm	196 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09421	10 pro Bündel	1,5 mm	11/4-2/9-1/14	50x100 mm	30 mm	50 mm	100 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09422	10 pro Bündel	1,5 mm	14/4-2/9-1/14	50x125 mm	30 mm	50 mm	125 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09423	10 pro Bündel	1,5 mm	16/4-2/9-1/14	50x150 mm	30 mm	50 mm	150 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09425	10 pro Bündel	1,5 mm	20/4-2/9-1/14	50x175 mm	30 mm	50 mm	175 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09426	10 pro Bündel	1,5 mm	20/4-2/9-1/14	50x200 mm	30 mm	50 mm	200 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09432	10 pro Bündel	1,5 mm	15/4-2/9-1/14	59x121 mm	30 mm	59 mm	121 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09433	10 pro Bündel	1,5 mm	18/4-2/9-1/14	59x146 mm	30 mm	59 mm	146 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09434	10 pro Bündel	1,5 mm	17/4-2/9-1/14	59x156 mm	30 mm	59 mm	156 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09435	10 pro Bündel	1,5 mm	20/4-2/9-1/14	59x171 mm	30 mm	59 mm	171 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09436	10 pro Bündel	1,5 mm	20/4-2/9-1/14	59x196 mm	30 mm	59 mm	196 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09437	10 pro Bündel	1,5 mm	22/4-2/9-1/14	59x221 mm	30 mm	59 mm	221 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09442	10 pro Bündel	1,5 mm	15/4-2/9-1/14	63x125 mm	30 mm	63 mm	125 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09443	10 pro Bündel	1,5 mm	18/4-2/9-1/14	63x150 mm	30 mm	63 mm	150 mm	GBS KL	Stahl	DX51
Balkenschuh doppelt	09611	1 Stück	1,5 mm	22/4-4/9-2/14	-	30 mm	46 mm	96 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09612	1 Stück	1,5 mm	28/4-4/9-2/14	-	30 mm	46 mm	121 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09613	1 Stück	1,5 mm	32/4-4/9-2/14	-	30 mm	46 mm	146 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09615	1 Stück	1,5 mm	40/4-4/9-2/14	-	30 mm	46 mm	171 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09616	1 Stück	1,5 mm	40/4-4/9-2/14	-	30 mm	46 mm	196 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09621	1 Stück	1,5 mm	22/4-4/9-2/14	-	30 mm	50 mm	100 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09622	1 Stück	1,5 mm	28/4-4/9-2/14	-	30 mm	50 mm	125 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09623	1 Stück	1,5 mm	32/4-4/9-2/14	-	30 mm	50 mm	150 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09625	1 Stück	1,5 mm	36/4-4/9-2/14	-	30 mm	50 mm	175 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09626	1 Stück	1,5 mm	40/4-4/9-2/14	-	30 mm	50 mm	200 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09632	1 Stück	1,5 mm	30/4-4/9-2/14	-	30 mm	59 mm	121 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09633	1 Stück	1,5 mm	36/4-4/9-2/14	-	30 mm	59 mm	146 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09634	1 Stück	1,5 mm	36/4-4/9-2/14	-	30 mm	59 mm	156 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09635	1 Stück	1,5 mm	40/4-4/9-2/14	-	30 mm	59 mm	171 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09636	1 Stück	1,5 mm	40/4-4/9-2/14	-	30 mm	59 mm	196 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09637	1 Stück	1,5 mm	44/4-4/9-2/14	-	30 mm	59 mm	221 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09642	1 Stück	1,5 mm	36/4-4/9-2/14	-	30 mm	63 mm	125 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09643	1 Stück	1,5 mm	36/4-4/9-2/14	-	30 mm	63 mm	150 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09644	1 Stück	1,5 mm	36/4-4/9-2/14	-	30 mm	63 mm	160 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09645	1 Stück	1,5 mm	40/4-4/9-2/14	-	30 mm	63 mm	175 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09646	1 Stück	1,5 mm	40/4-4/9-2/14	-	30 mm	63 mm	200 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09647	1 Stück	1,5 mm	48/4-4/9-2/14	-	30 mm	63 mm	225 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09653	1 Stück	1,5 mm	38/4-4/9-2/14	-	30 mm	71 mm	146 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09655	1 Stück	1,5 mm	38/4-4/9-2/14	-	30 mm	71 mm	171 mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09656	1 Stück	1,5 mm	46/4-4/9-4/14	-	30 mm	71 mm	196 mm	GBS-KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09453	10 pro Bündel	1,5 mm	19/4-2/9-1/14	71x146 mm	30 mm	71 mm	146 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09455	10 pro Bündel	1,5 mm	19/4-2/9-1/14	71x171 mm	30 mm	71 mm	171 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09456	10 pro Bündel	1,5 mm	23/4-2/9-2/14	71x196 mm	30 mm	71 mm	196 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09457	10 pro Bündel	1,5 mm	23/4-2/9-2/14	71x221 mm	30 mm	71 mm	221 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09458	10 pro Bündel	1,5 mm	27/4-3/9-2/14	71x246 mm	30 mm	71 mm	246 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09459	10 pro Bündel	1,5 mm	27/4-3/9-2/14	71x271 mm	30 mm	71 mm	271 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09463	10 pro Bündel	1,5 mm	19/4-2/9-1/14	75x150 mm	30 mm	75 mm	150 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09465	10 pro Bündel	1,5 mm	19/4-2/9-1/14	75x175 mm	30 mm	75 mm	175 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09466	10 pro Bündel	1,5 mm	23/4-2/9-2/14	75x200 mm	30 mm	75 mm	200 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09467	10 pro Bündel	1,5 mm	23/4-2/9-2/14	75x225 mm	30 mm	75 mm	225 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09468	10 pro Bündel	1,5 mm	27/4-3/9-2/14	75x250 mm	30 mm	75 mm	250 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09469	10 pro Bündel	1,5 mm	27/4-3/9-2/14	75x275 mm	30 mm	75 mm	275 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09476	10 pro Bündel	1,5 mm	20/4-2/9-2/14	96x196 mm	30 mm	96 mm	196 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09477	10 pro Bündel	1,5 mm	23/4-2/9-2/14	96x221 mm	30 mm	96 mm	221 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09478	10 pro Bündel	1,5 mm	25/4-2/9-2/14	96x246 mm	30 mm	96 mm	246 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09486	10 pro Bündel	1,5 mm	20/4-2/9-2/14	100x200 mm	30 mm	100 mm	200 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09487	10 pro Bündel	1,5 mm	23/4-2/9-2/14	100x225 mm	30 mm	100 mm	22 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09488	10 pro Bündel	1,5 mm	25/4-2/9-2/14	100x250 mm	30 mm	100 mm	250 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09401	10 pro Bündel	1,5 mm	11/5-1/9-1/14	38x89 mm	36 mm	38 mm	89 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09402	10 pro Bündel	1,5 mm	16/5-2/9-1/14	38x120 mm	36 mm	38 mm	120 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09403	10 pro Bündel	1,5 mm	18/5-2/9-1/14	38x140 mm	36 mm	38 mm	140 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09404	10 pro Bündel	1,5 mm	20/5-2/9-1/14	38x170 mm	36 mm	38 mm	170 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09405	10 pro Bündel	1,5 mm	20/5-2/9-1/14	38x184 mm	36 mm	38 mm	184 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09406	10 pro Bündel	1,5 mm	20/5-2/9-1/14	38x235 mm	36 mm	38 mm	235 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09407	10 pro Bündel	1,5 mm	20/5-2/9-1/14	38x285 mm	36 mm	38 mm	285 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09444	10 pro Bündel	1,5 mm	17/4-2/9-1/14	-	30 mm	63 mm	160 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09445	10 pro Bündel	1,5 mm	20/4-2/9-1/14	-	30 mm	63 mm	175 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09446	10 pro Bündel	1,5 mm	20/4-2/9-1/14	-	30 mm	63 mm	200 mm	GBS KL	Stahl	DX51
Balkenschuh mit kurzer Lasche	09447	10 pro Bündel	1,5 mm	22/4-2/9-1/14	-	30 mm	63 mm	225 mm	GBS KL	Stahl	DX51
