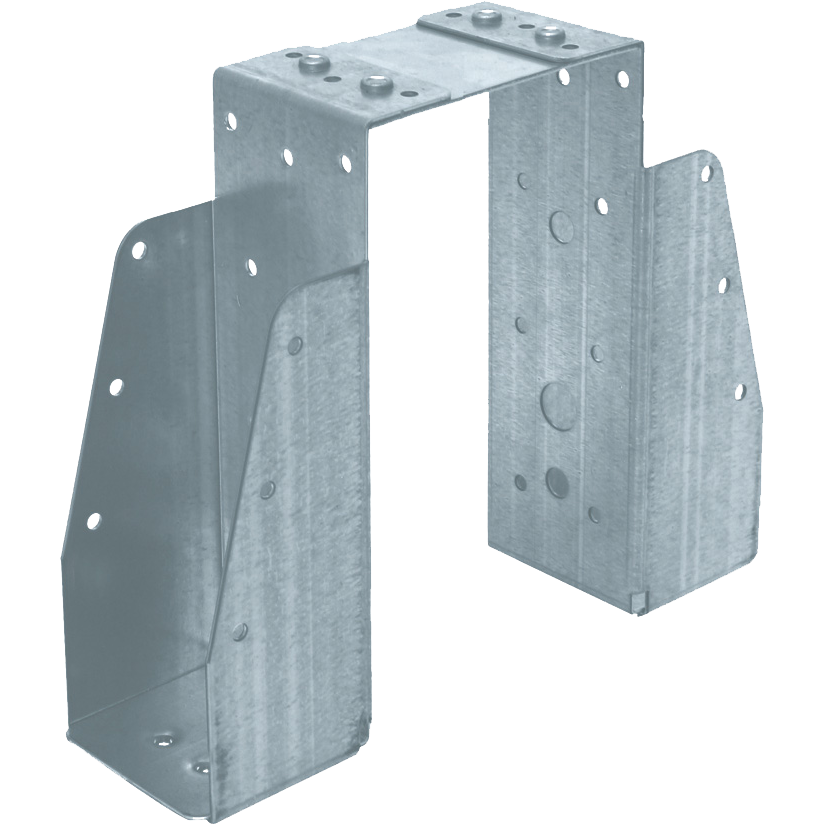

Balkenschuh doppelt

Doppelter Balkenträger, der über einen Hauptbalken (Nussbalken) gehängt und dann an der Rückseite jedes Balkenträgers auf beiden Seiten befestigt wird. Anschließend wird auf jeder Seite ein Querträger eingesetzt, der durch Löcher in der Seite des Balkenträgers geführt wird.

Holz Größe Breite

Holz Abmessungen Höhe

Details & Abmessungen

Artikel

Artikelnummer09677

EAN-Code8714318017767

Verpackung

EAN-Code8714318017767

Verpackung1 Stück

Abmessungen

Balkenschuh doppelt

Dicke (d)1,5 mm

Loche Muster46/4-4/9-4/14

Holzgröße96x221 mm

Lip Größe30 mm

Holz Größe Breite96 mm

Holz Abmessungen Höhe221 mm

D-Zwischen Größed-Größe geben, 60 zum bis 180 mm mm

TypGBS-KL

MaterialStahl

StahlqualitätDX51

Oberflächenbehandlung SV-2

Downloads

Zeichnungen und Modelle in 2D und 3D

Verarbeitung & Zubehör

Sie können die folgenden Produkte verwenden, um das Produkt richtig zu platzieren oder zu bestätigen.

Name	Artikelnummer	Verpackung	Dicke	Loche Muster	Holzgröße	Lip Größe	Holz Größe Breite	Holz Abmessungen Höhe	D-Zwischen Größe	Typ	Material	Stahlqualität
Balkenschuh doppelt	09611	1 Stück	1,5 mm	22/4-4/9-2/14	46x96 mm	30 mm	46 mm	96 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09613	1 Stück	1,5 mm	32/4-4/9-2/14	46x146 mm	30 mm	46 mm	146 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09612	1 Stück	1,5 mm	28/4-4/9-2/14	46x121 mm	30 mm	46 mm	121 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09615	1 Stück	1,5 mm	40/4-4/9-2/14	46x171 mm	30 mm	46 mm	171 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09616	1 Stück	1,5 mm	40/4-4/9-2/14	46x196 mm	30 mm	46 mm	196 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09621	1 Stück	1,5 mm	22/4-4/9-2/14	50x100 mm	30 mm	50 mm	100 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09622	1 Stück	1,5 mm	28/4-4/9-2/14	50x125 mm	30 mm	50 mm	125 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09623	1 Stück	1,5 mm	32/4-4/9-2/14	50x150 mm	30 mm	50 mm	150 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09625	1 Stück	1,5 mm	36/4-4/9-2/14	50x175 mm	30 mm	50 mm	175 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09626	1 Stück	1,5 mm	40/4-4/9-2/14	50x200 mm	30 mm	50 mm	200 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09632	1 Stück	1,5 mm	30/4-4/9-2/14	59x121 mm	30 mm	59 mm	121 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09633	1 Stück	1,5 mm	36/4-4/9-2/14	59x146 mm	30 mm	59 mm	146 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09634	1 Stück	1,5 mm	36/4-4/9-2/14	59x156 mm	30 mm	59 mm	156 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09635	1 Stück	1,5 mm	40/4-4/9-2/14	59x171 mm	30 mm	59 mm	171 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09636	1 Stück	1,5 mm	40/4-4/9-2/14	59x196 mm	30 mm	59 mm	196 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09637	1 Stück	1,5 mm	44/4-4/9-2/14	59x221 mm	30 mm	59 mm	221 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09642	1 Stück	1,5 mm	36/4-4/9-2/14	63x125 mm	30 mm	63 mm	125 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09643	1 Stück	1,5 mm	36/4-4/9-2/14	63x150 mm	30 mm	63 mm	150 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09645	1 Stück	1,5 mm	40/4-4/9-2/14	63x175 mm	30 mm	63 mm	175 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09646	1 Stück	1,5 mm	40/4-4/9-2/14	63x200 mm	30 mm	63 mm	200 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09647	1 Stück	1,5 mm	48/4-4/9-2/14	63x225 mm	30 mm	63 mm	225 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09653	1 Stück	1,5 mm	38/4-4/9-2/14	71x146 mm	30 mm	71 mm	146 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09655	1 Stück	1,5 mm	38/4-4/9-2/14	71x171 mm	30 mm	71 mm	171 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09656	1 Stück	1,5 mm	46/4-4/9-4/14	71x196 mm	30 mm	71 mm	196 mm	-	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09657	1 Stück	1,5 mm	46/4-4/9-4/14	71x221 mm	30 mm	71 mm	221 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09658	1 Stück	1,5 mm	54/4-6/9-4/14	71x246 mm	30 mm	71 mm	246 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09659	1 Stück	1,5 mm	54/4-6/9-4/14	71x271 mm	30 mm	71 mm	271 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09663	1 Stück	1,5 mm	38/4-4/9-2/14	75x150 mm	30 mm	75 mm	150 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09665	1 Stück	1,5 mm	38/4-4/9-2/14	75x175 mm	30 mm	75 mm	175 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09666	1 Stück	1,5 mm	46/4-4/9-4/14	75x200 mm	30 mm	75 mm	200 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09667	1 Stück	1,5 mm	46/4-4/9-4/14	75x225 mm	30 mm	75 mm	225 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09668	1 Stück	1,5 mm	54/4-6/9-4/14	75x250 mm	30 mm	75 mm	250 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09669	1 Stück	1,5 mm	54/4-6/9-4/14	75x275 mm	30 mm	75 mm	275 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09676	1 Stück	1,5 mm	46/4-4/9-4/14	96x196 mm	30 mm	96 mm	196 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09677	1 Stück	1,5 mm	46/4-4/9-4/14	96x221 mm	30 mm	96 mm	221 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09678	1 Stück	1,5 mm	50/4-4/9-4/14	96x246 mm	30 mm	96 mm	246 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09686	1 Stück	1,5 mm	46/4-4/9-4/14	100x200 mm	30 mm	100 mm	200 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09687	1 Stück	1,5 mm	46/4-4/9-4/14	100x225 mm	30 mm	100 mm	225 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
Balkenschuh doppelt	09688	1 Stück	1,5 mm	50/4-4/9-4/14	100x250 mm	30 mm	100 mm	250 mm	d-Größe geben, 60 zum bis 180 mm mm	GBS-KL	Stahl	DX51
