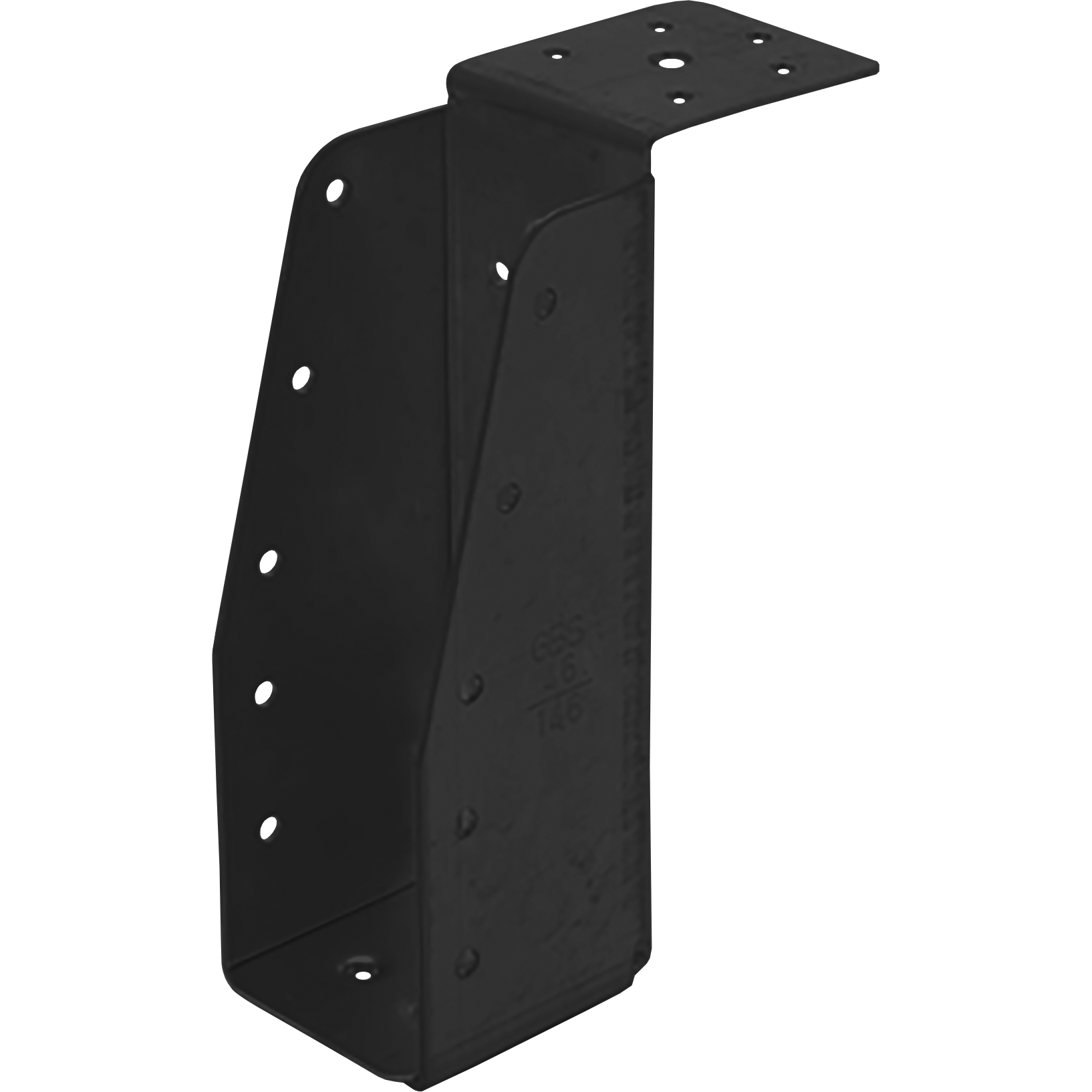

Balkenschuh mit langer Lasche

Holz Größe Breite

Holz Abmessungen Höhe

Material

RVS 304

Stahl

Oberflächenbehandlung

EPZ-3

SV-2

Details & Abmessungen

Artikel

Artikelnummer093562

EAN-Code8714318080914

Verpackung

EAN-Code8714318083632

Verpackung10 pro Bündel

Länge346 mm

Breite213 mm

Höhe77 mm

Abmessungen

Balkenschuh mit langer Lasche

Dicke (d)1,5 mm

Loche Muster23/4-3/9-2/14

Lip Größe55 mm

Holz Größe Breite71 mm

Holz Abmessungen Höhe196 mm

TypGBS LL

MaterialStahl

StahlqualitätDX51

Oberflächenbehandlung EPZ-3

Downloads

Zeichnungen und Modelle in 2D und 3D

Name	Artikelnummer	Verpackung	Dikte	Gatenpatroon	Lip maat	Houtmaat breedte	Houtmaat hoogte	Type	Materiaal	Staalkwaliteit	Oppervlaktebehandeling
Balkdrager GBS LL	09311	10 pro Bündel	1,5 mm	14/4-3/9-1/14	55 mm	46 mm	96 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	093112	10 pro Bündel	1,5 mm	14/4-3/9-1/14	55 mm	46 mm	96 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09312	10 pro Bündel	1,5 mm	16/4-3/9-1/14	55 mm	46 mm	121 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09313	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	46 mm	146 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	093131	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	46 mm	146 mm	GBS LL	RVS 304	DX51	-
Balkdrager GBS LL	093132	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	46 mm	146 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09315	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	46 mm	171 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09316	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	46 mm	196 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09321	10 pro Bündel	1,5 mm	14/4-3/9-1/14	55 mm	50 mm	100 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	093212	10 pro Bündel	1,5 mm	14/4-3/9-1/14	55 mm	50 mm	100 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09322	10 pro Bündel	1,5 mm	16/4-3/9-1/14	55 mm	50 mm	125 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09323	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	50 mm	150 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	093232	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	50 mm	150 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09325	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	50 mm	175 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09326	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	50 mm	200 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09332	10 pro Bündel	1,5 mm	18/4-3/9-1/14	55 mm	59 mm	121 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09333	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	59 mm	146 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09342	10 pro Bündel	1,5 mm	18/4-3/9-1/14	55 mm	63 mm	125 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09343	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	63 mm	150 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09344	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	63 mm	160 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09345	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	63 mm	175 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09346	10 pro Bündel	1,5 mm	22/4-3/9-1/14	55 mm	63 mm	200 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09347	10 pro Bündel	1,5 mm	22/4-3/9-1/14	55 mm	63 mm	225 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09352	10 pro Bündel	1,5 mm	19/4-3/9-1/14	55 mm	71 mm	121 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09353	10 pro Bündel	1,5 mm	19/4-3/9-1/14	55 mm	71 mm	146 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09355	10 pro Bündel	1,5 mm	23/4-3/9-2/14	55 mm	71 mm	171 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	093551	10 pro Bündel	1,5 mm	23/4-3/9-2/14	55 mm	71 mm	171 mm	GBS LL	RVS 304	DX51	-
Balkdrager GBS LL	093552	10 pro Bündel	1,5 mm	23/4-3/9-2/14	55 mm	71 mm	17 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09356	10 pro Bündel	1,5 mm	23/4-3/9-2/14	55 mm	71 mm	196 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	093561	10 pro Bündel	1,5 mm	23/4-3/9-2/14	55 mm	71 mm	196 mm	GBS LL	RVS 304	DX51	-
Balkdrager GBS LL	093562	10 pro Bündel	1,5 mm	23/4-3/9-2/14	55 mm	71 mm	196 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09357	10 pro Bündel	1,5 mm	27/4-4/9-2/14	55 mm	71 mm	221 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09358	10 pro Bündel	1,5 mm	27/4-4/9-2/14	55 mm	71 mm	246 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09359	10 pro Bündel	1,5 mm	27/4-4/9-2/14	55 mm	71 mm	271 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09362	10 pro Bündel	1,5 mm	19/4-3/9-1/14	55 mm	75 mm	125 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09363	10 pro Bündel	1,5 mm	19/4-3/9-1/14	55 mm	75 mm	150 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09365	10 pro Bündel	1,5 mm	23/4-3/9-2/14	55 mm	75 mm	175 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	093652	10 pro Bündel	1,5 mm	23/4-3/9-2/14	55 mm	75 mm	175 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09366	10 pro Bündel	1,5 mm	23/4-3/9-2/14	55 mm	75 mm	200 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09367	10 pro Bündel	1,5 mm	27/4-4/9-2/14	55 mm	75 mm	225 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	093672	10 pro Bündel	1,5 mm	27/4-4/9-2/14	55 mm	75 mm	225 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09368	10 pro Bündel	1,5 mm	27/4-4/9-2/14	55 mm	75 mm	250 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09369	10 pro Bündel	1,5 mm	27/4-4/9-2/14	55 mm	75 mm	275 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09376	10 pro Bündel	1,5 mm	23/4-2/9-2/14	55 mm	96 mm	196 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09377	10 pro Bündel	1,5 mm	25/4-2/9-2/14	55 mm	96 mm	221 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09378	10 pro Bündel	1,5 mm	25/4-2/9-2/14	55 mm	96 mm	246 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09386	10 pro Bündel	1,5 mm	23/4-2/9-2/14	55 mm	100 mm	200 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09387	10 pro Bündel	1,5 mm	25/4-2/9-2/14	55 mm	100 mm	225 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09388	10 pro Bündel	1,5 mm	25/4-2/9-2/14	55 mm	100 mm	250 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09334	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	59 mm	156 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	093341	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	59 mm	156 mm	GBS LL	RVS 304	DX51	-
Balkdrager GBS LL	093342	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	59 mm	156 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09335	10 pro Bündel	1,5 mm	20/4-3/9-1/14	55 mm	59 mm	171 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09336	10 pro Bündel	1,5 mm	22/4-3/9-1/14	55 mm	59 mm	196 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	09337	10 pro Bündel	1,5 mm	22/4-3/9-1/14	55 mm	59 mm	221 mm	GBS LL	Staal	DX51
Balkdrager GBS LL	093772	10 pro Bündel	1,5 mm	25/4-2/9-2/14	55 mm	96 mm	221 mm	GBS LL	Staal	DX51
Balkdrager trapgat	094341	10 pro Bündel	1,5 mm	17/4-2/9-1/14-4/5-1/13	150 mm	59 mm	156 mm	GBS LL	Staal	DX51
