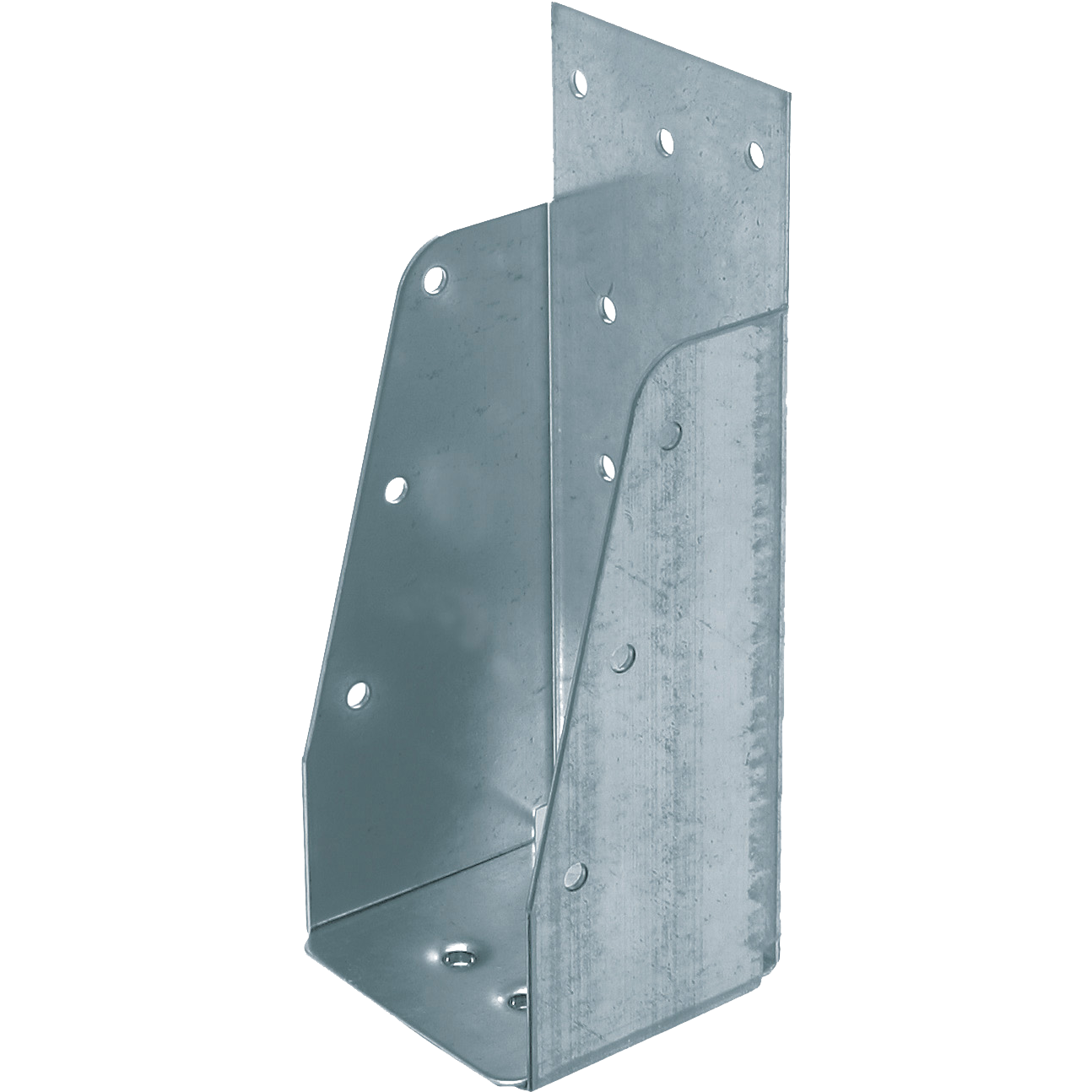

Balkenschuh ohne Lasche

Holz Größe Breite

Holz Abmessungen Höhe

Oberflächenbehandlung

EPZ-3

SV-2

Details & Abmessungen

Artikel

Artikelnummer09566

EAN-Code8714318042820

Verpackung

EAN-Code8714318064242

Verpackung10 pro Bündel

Länge280 mm

Breite210 mm

Höhe82 mm

Abmessungen

Balkenschuh ohne Lasche

Dicke (d)1,5 mm

Loche Muster20/4-2/9-2/14

Holz Größe Breite75 mm

Holz Abmessungen Höhe200 mm

MaterialStahl

StahlqualitätDX51

Oberflächenbehandlung SV-2

Downloads

Zeichnungen und Modelle in 2D und 3D

Verarbeitung & Zubehör

1 / 4

Sehen Sie sich hier unsere Montageanleitungen an, die Ihnen Schritt für Schritt zu einem Endergebnis verhelfen.

Sie können die folgenden Produkte verwenden, um das Produkt richtig zu platzieren oder zu bestätigen.

Name	Artikelnummer	Verpackung	Dikte	Gatenpatroon	Houtmaat breedte	Houtmaat hoogte	Materiaal	Staalkwaliteit
Balkdrager GBS ZL	09511	10 pro Bündel	1,5 mm	9/4-2/9-1/14	46 mm	96 mm	Staal	DX51
Balkdrager GBS ZL	095112	10 pro Bündel	1,5 mm	9/4-2/9-1/14	46 mm	96 mm	Staal	DX51
Balkdrager GBS ZL	09512	10 pro Bündel	1,5 mm	11/4-2/9-1/14	46 mm	121 mm	Staal	DX51
Balkdrager GBS ZL	09513	10 pro Bündel	1,5 mm	13/4-2/9-1/14	46 mm	146 mm	Staal	DX51
Balkdrager GBS ZL	095132	10 pro Bündel	1,5 mm	13/4-2/9-1/14	46 mm	146 mm	Staal	DX51
Balkdrager GBS ZL	09515	10 pro Karton	1,5 mm	17/4-2/9-1/14	46 mm	171 mm	Staal	DX51
Balkdrager GBS ZL	09516	10 pro Karton	1,5 mm	17/4-2/9-1/14	46 mm	196 mm	Staal	DX51
Balkdrager GBS ZL	09521	10 pro Bündel	1,5 mm	9/4-2/9-1/14	50 mm	100 mm	Staal	DX51
Balkdrager GBS ZL	095212	10 pro Bündel	1,5 mm	9/4-2/9-1/14	50 mm	100 mm	Staal	DX51
Balkdrager GBS ZL	09522	10 pro Karton	1,5 mm	11/4-2/9-1/14	50 mm	125 mm	Staal	DX51
Balkdrager GBS ZL	09523	10 pro Bündel	1,5 mm	13/4-2/9-1/14	50 mm	150 mm	Staal	DX51
Balkdrager GBS ZL	095232	10 pro Bündel	1,5 mm	13/4-2/9-1/14	50 mm	150 mm	Staal	DX51
Balkdrager GBS ZL	09525	10 pro Karton	1,5 mm	17/4-2/9-1/14	50 mm	175 mm	Staal	DX51
Balkdrager GBS ZL	09526	10 pro Karton	1,5 mm	17/4-2/9-1/14	50 mm	200 mm	Staal	DX51
Balkdrager GBS ZL	09532	10 pro Bündel	1,5 mm	12/4-2/9-1/14	59 mm	121 mm	Staal	DX51
Balkdrager GBS ZL	09533	10 pro Bündel	1,5 mm	15/4-2/9-1/14	59 mm	146 mm	Staal	DX51
Balkdrager GBS ZL	09534	10 pro Bündel	1,5 mm	14/4-2/9-1/14	59 mm	156 mm	Staal	DX51
Balkdrager GBS ZL	09535	10 pro Bündel	1,5 mm	17/4-2/9-1/14	59 mm	171 mm	Staal	DX51
Balkdrager GBS ZL	09536	10 pro Karton	1,5 mm	17/4-2/9-1/14	59 mm	196 mm	Staal	DX51
Balkdrager GBS ZL	09537	10 pro Karton	1,5 mm	19/4-2/9-1/14	59 mm	221 mm	Staal	DX51
Balkdrager GBS ZL	09542	10 pro Karton	1,5 mm	12/4-2/9-1/14	63 mm	125 mm	Staal	DX51
Balkdrager GBS ZL	09543	10 pro Bündel	1,5 mm	15/4-2/9-1/14	63 mm	150 mm	Staal	DX51
Balkdrager GBS ZL	09544	10 pro Bündel	1,5 mm	15/4-2/9-1/14	63 mm	160 mm	Staal	DX51
Balkdrager GBS ZL	09545	10 pro Bündel	1,5 mm	17/4-2/9-1/14	63 mm	175 mm	Staal	DX51
Balkdrager GBS ZL	095452	10 pro Bündel	1,5 mm	17/4-2/9-1/14	63 mm	175 mm	Staal	DX51
Balkdrager GBS ZL	09546	10 pro Karton	1,5 mm	17/4-2/9-1/14	63 mm	200 mm	Staal	DX51
Balkdrager GBS ZL	09547	10 pro Karton	1,5 mm	19/4-2/9-1/14	63 mm	225 mm	Staal	DX51
Balkdrager GBS ZL	09553	10 pro Bündel	1,5 mm	16/4-2/9-1/14	71 mm	146 mm	Staal	DX51
Balkdrager GBS ZL	095532	10 pro Bündel	1,5 mm	16/4-2/9-1/14	71 mm	146 mm	Staal	DX51
Balkdrager GBS ZL	09555	10 pro Bündel	1,5 mm	16/4-2/9-1/14	71 mm	171 mm	Staal	DX51
Balkdrager GBS ZL	095552	10 pro Bündel	1,5 mm	16/4-2/9-1/14	71 mm	171 mm	Staal	DX51
Balkdrager GBS ZL	09556	10 pro Bündel	1,5 mm	20/4-2/9-2/14	71 mm	196 mm	Staal	DX51
Balkdrager GBS ZL	09557	10 pro Bündel	1,5 mm	20/4-2/9-2/14	71 mm	221 mm	Staal	DX51
Balkdrager GBS ZL	09558	10 pro Karton	1,5 mm	24/4-3/9-2/14	71 mm	246 mm	Staal	DX51
Balkdrager GBS ZL	09559	10 pro Karton	1,5 mm	24/4-3/9-2/14	71 mm	271 mm	Staal	DX51
Balkdrager GBS ZL	09563	10 pro Bündel	1,5 mm	16/4-2/9-1/14	75 mm	150 mm	Staal	DX51
Balkdrager GBS ZL	09565	10 pro Bündel	1,5 mm	16/4-2/9-1/14	75 mm	175 mm	Staal	DX51
Balkdrager GBS ZL	09566	10 pro Bündel	1,5 mm	20/4-2/9-2/14	75 mm	200 mm	Staal	DX51
Balkdrager GBS ZL	09567	10 pro Bündel	1,5 mm	20/4-2/9-2/14	75 mm	225 mm	Staal	DX51
Balkdrager GBS ZL	09569	10 pro Karton	1,5 mm	24/4-3/9-2/14	75 mm	275 mm	Staal	DX51
Balkdrager GBS ZL	09568	10 pro Karton	1,5 mm	24/4-3/9-2/14	75 mm	250 mm	Staal	DX51
Balkdrager GBS ZL	09576	10 pro Karton	1,5 mm	18/4-2/9-2/14	96 mm	196 mm	Staal	DX51
Balkdrager GBS ZL	09577	10 pro Karton	1,5 mm	20/4-2/9-2/14	96 mm	221 mm	Staal	DX51
Balkdrager GBS ZL	09578	10 pro Karton	1,5 mm	22/4-2/9-2/14	96 mm	246 mm	Staal	DX51
Balkdrager GBS ZL	09586	10 pro Karton	1,5 mm	18/4-2/9-2/14	100 mm	200 mm	Staal	DX51
Balkdrager GBS ZL	09587	10 pro Bündel	1,5 mm	20/4-2/9-2/14	100 mm	225 mm	Staal	DX51
Balkdrager GBS ZL	09588	10 pro Karton	1,5 mm	22/4-2/9-2/14	100 mm	250 mm	Staal	DX51
Balkdrager GBS ZL	09501	10 pro Bündel	1,5 mm	8/5-1/9-1/14	38 mm	89 mm	Staal	DX51
Balkdrager GBS ZL	09502	1 Stück	1,5 mm	13/5-2/9-1/14	38 mm	120 mm	Staal	DX51
Balkdrager GBS ZL	09503	10 pro Bündel	1,5 mm	15/5-2/9-1/14	38 mm	140 mm	Staal	DX51
Balkdrager GBS ZL	09504	10 pro Bündel	1,5 mm	17/5-2/9-1/14	38 mm	170 mm	Staal	DX51
Balkdrager GBS ZL	09505	10 pro Bündel	1,5 mm	17/5-2/9-1/14	38 mm	184 mm	Staal	DX51
Balkdrager GBS ZL	09506	10 pro Bündel	1,5 mm	17/5-2/9-1/14	38 mm	235 mm	Staal	DX51
Balkdrager GBS ZL	09507	10 pro Bündel	1,5 mm	17/5-2/9-1/14	38 mm	285 mm	Staal	DX51
