Flachverbinder

Der Flachverbinder dient zum Verbinden von Holzteilen.

Länge

Breite

Dicke

Langloch

Stahlqualität

DX51

S350

Oberflächenbehandlung

SV-2

ZM-4

Details & Abmessungen

Artikel

Artikelnummer01427

EAN-Code8714318081744

Verpackung

EAN-Code8714318081737

Verpackung50 pro Karton

Länge210 mm

Breite175 mm

Höhe80 mm

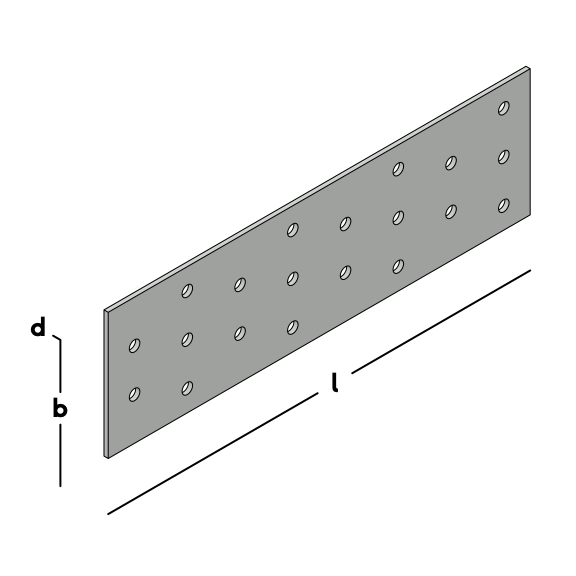

Abmessungen

Flachverbinder

Länge (l)60 mm

Breite (b)200 mm

Dicke (d)2 mm

Loche Muster25/5

MaterialStahl

StahlqualitätDX51

Oberflächenbehandlung SV-2

Downloads

Zeichnungen und Modelle in 2D und 3D

Name	Artikelnummer	Verpackung	Länge	Breite	Dicke	Langloch	Loche Muster	Degrees ° Winkel-gestellt	Material	Stahlqualität
Flachverbinder	01420	100 pro Karton	40 mm	50 mm	2 mm	-	4/5	-	Stahl	DX51
Flachverbinder	01422	100 pro Karton	40 mm	100 mm	2 mm	-	7/5	-	Stahl	DX51
Flachverbinder	01424	100 pro Karton	40 mm	150 mm	2 mm	-	12/5	-	Stahl	DX51
Flachverbinder	01426	50 pro Karton	60 mm	150 mm	2 mm	-	20/5	-	Stahl	DX51
Flachverbinder	01427	50 pro Karton	60 mm	200 mm	2 mm	-	25/5	-	Stahl	DX51
Flachverbinder	01428	50 pro Karton	80 mm	150 mm	2 mm	-	21/5	-	Stahl	DX51
Flachverbinder	01429	50 pro Karton	80 mm	200 mm	2 mm	-	28/5	-	Stahl	DX51
Flachverbinder	01430	50 pro Karton	80 mm	250 mm	2 mm	-	35/5	-	Stahl	DX51
Flachverbinder	01431	25 pro Karton	80 mm	300 mm	2 mm	-	42/5	-	Stahl	DX51
Flachverbinder	01432	50 pro Karton	100 mm	150 mm	2 mm	-	27/5	-	Stahl	DX51
Flachverbinder	01433	25 pro Karton	100 mm	200 mm	2 mm	-	36/5	-	Stahl	DX51
Flachverbinder	01434	25 pro Karton	100 mm	250 mm	2 mm	-	45/5	-	Stahl	DX51
Flachverbinder	01435	25 pro Karton	100 mm	300 mm	2 mm	-	54/5	-	Stahl	DX51
Flachverbinder	01436	25 pro Karton	115 mm	300 mm	2 mm	-	48/5	-	Stahl	DX51
Flachverbinder	016315	20 pro Karton	315 mm	72 mm	5 mm	2/30x13 mm	14/7-10/9-4/13	-	Stahl	S350
Flachverbinder	016415	15 pro Karton	415 mm	72 mm	5 mm	4/30x13 mm	16/7-12/9-4/13	-	Stahl	S350
Flachverbinder	072210	50 pro Karton	180 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	-	Stahl	DX51
Flachverbinder 135°	072200	100 pro Karton	180 mm	60 mm	2,5 mm	30x11 mm	10/4-6/6-4/9-1/11	135 °	Stahl	DX51
Flachverbinder	07224	50 pro Karton	250 mm	46 mm	2,5 mm	20x10 mm	10/4-6/6-1/11	-	Stahl	DX51
Flachverbinder	07227	50 pro Karton	300 mm	60 mm	2,5 mm	2/30x11 mm	15/4-10/6-5/9	-	Stahl	DX51
Flachverbinder	07238	50 pro Karton	240 mm	60 mm	2,5 mm	30x11 mm	12/4-8/6-5/9-2/11	-	Stahl	DX51
Flachverbinder	073199	30 pro Karton	270 mm	72 mm	5 mm	2/30x13 mm	12/7-10/9-3/13	-	Stahl	DX51
Flachverbinder	073190	30 pro Karton	175 mm	72 mm	4 mm	2/30x13 mm	8/7-6/9-1/13	-	Stahl	DX51
