Pfettenverbinder

Höhe 1

Höhe 2

Holz Größe Breite

Holz Abmessungen Höhe

Details & Abmessungen

Artikel

Artikelnummer07752

EAN-Code8714318041366

Verpackung

EAN-Code8714318103415

Verpackung100 pro Karton

Länge395 mm

Breite295 mm

Höhe270 mm

Abmessungen

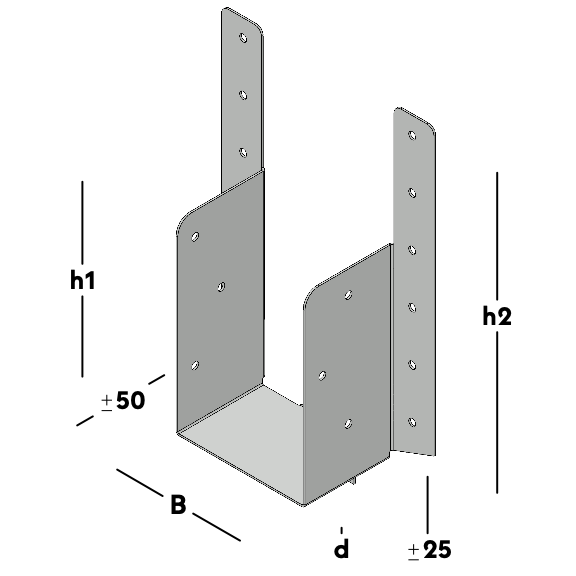

Pfettenverbinder

Dicke (d)1 mm

Höhe 1 (h1)104 mm

Höhe 2 (h2)175 mm

Loche Muster19/4

Holz Größe Breite71 mm

Holz Abmessungen Höhe146 mm

Typ190

MaterialStahl

StahlqualitätDX51

Oberflächenbehandlung SV-2

Downloads

Zeichnungen und Modelle in 2D und 3D

Verarbeitung & Zubehör

1 / 4

Sehen Sie sich hier unsere Montageanleitungen an, die Ihnen Schritt für Schritt zu einem Endergebnis verhelfen.

Sie können die folgenden Produkte verwenden, um das Produkt richtig zu platzieren oder zu bestätigen.

Name	Artikelnummer	Verpackung	Dikte	Hoogte 1	Hoogte 2	Gatenpatroon	Houtmaat breedte	Houtmaat hoogte	Type	Materiaal	Staalkwaliteit
Raveeldrager met strip	07700	100 pro Karton	1 mm	125 mm	195 mm	19/4	32 mm	121-146 mm	190	Staal	DX51
Raveeldrager met strip	07701	100 pro Karton	1 mm	158 mm	230 mm	23/4	32 mm	171-196 mm	225	Staal	DX51
Raveeldrager met strip	07702	100 pro Karton	1 mm	121 mm	129 mm	19/4	38 mm	125-150 mm	190	Staal	DX51
Raveeldrager met strip	07704	100 pro Karton	1 mm	155 mm	227 mm	23/4	38 mm	175-200 mm	225	Staal	DX51
Raveeldrager met strip	07706	50 pro Karton	1 mm	168 mm	318 mm	30/4	38 mm	200 mm	305	Staal	DX51
Raveeldrager met strip	07712	100 pro Karton	1 mm	117 mm	188 mm	19/4	46 mm	121-146 mm	190	Staal	DX51
Raveeldrager met strip	07714	100 pro Karton	1 mm	153 mm	223 mm	23/4	46 mm	171-196 mm	225	Staal	DX51
Raveeldrager met strip	07716	50 pro Karton	1 mm	164 mm	314 mm	30/4	46 mm	196 mm	305	Staal	DX51
Raveeldrager met strip	07722	100 pro Karton	1 mm	115 mm	186 mm	19/4	50 mm	125-150 mm	190	Staal	DX51
Raveeldrager met strip	07724	100 pro Karton	1 mm	150 mm	221 mm	23/4	50 mm	175-200 mm	225	Staal	DX51
Raveeldrager met strip	07726	50 pro Karton	1 mm	162 mm	312 mm	30/4	50 mm	200 mm	305	Staal	DX51
Raveeldrager met strip	07732	100 pro Karton	1 mm	110 mm	181 mm	19/4	59 mm	121-146 mm	190	Staal	DX51
Raveeldrager met strip	07734	100 pro Karton	1 mm	145 mm	216 mm	23/4	59 mm	156-171-196 mm	225	Staal	DX51
Raveeldrager met strip	07736	50 pro Karton	1 mm	157 mm	308 mm	30/4	59 mm	196 mm	305	Staal	DX51
Raveeldrager met strip	07742	100 pro Karton	1 mm	108 mm	179 mm	19/4	63 mm	125-150 mm	190	Staal	DX51
Raveeldrager met strip	07744	100 pro Karton	1 mm	143 mm	214 mm	23/4	63 mm	160-175-200 mm	225	Staal	DX51
Raveeldrager met strip	07746	50 pro Karton	1 mm	155 mm	306 mm	30/4	63 mm	200 mm	305	Staal	DX51
Raveeldrager met strip	07752	100 pro Karton	1 mm	104 mm	175 mm	19/4	71 mm	146 mm	190	Staal	DX51
Raveeldrager met strip	07754	50 pro Karton	1 mm	139 mm	210 mm	23/4	71 mm	146-196 mm	225	Staal	DX51
Raveeldrager met strip	07756	50 pro Karton	1 mm	151 mm	302 mm	30/4	71 mm	171 - 196 mm	305	Staal	DX51
Raveeldrager met strip	07762	100 pro Karton	1 mm	102 mm	173 mm	19/4	75 mm	150 mm	190	Staal	DX51
Raveeldrager met strip	07764	50 pro Karton	1 mm	137 mm	208 mm	23/4	75 mm	150-200 mm	225	Staal	DX51
Raveeldrager met strip	07766	50 pro Karton	1 mm	149 mm	300 mm	30/4	75 mm	200 mm	305	Staal	DX51
