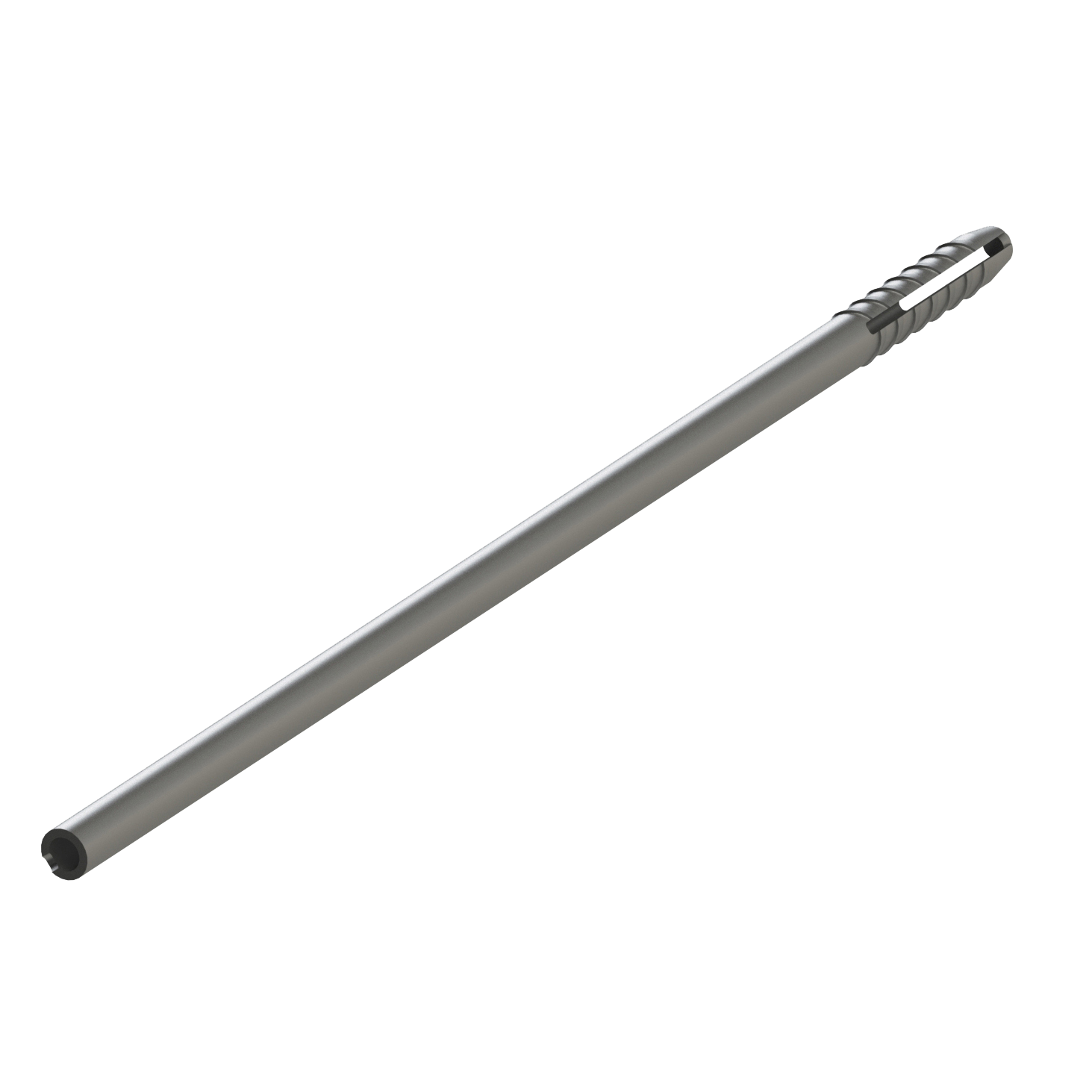

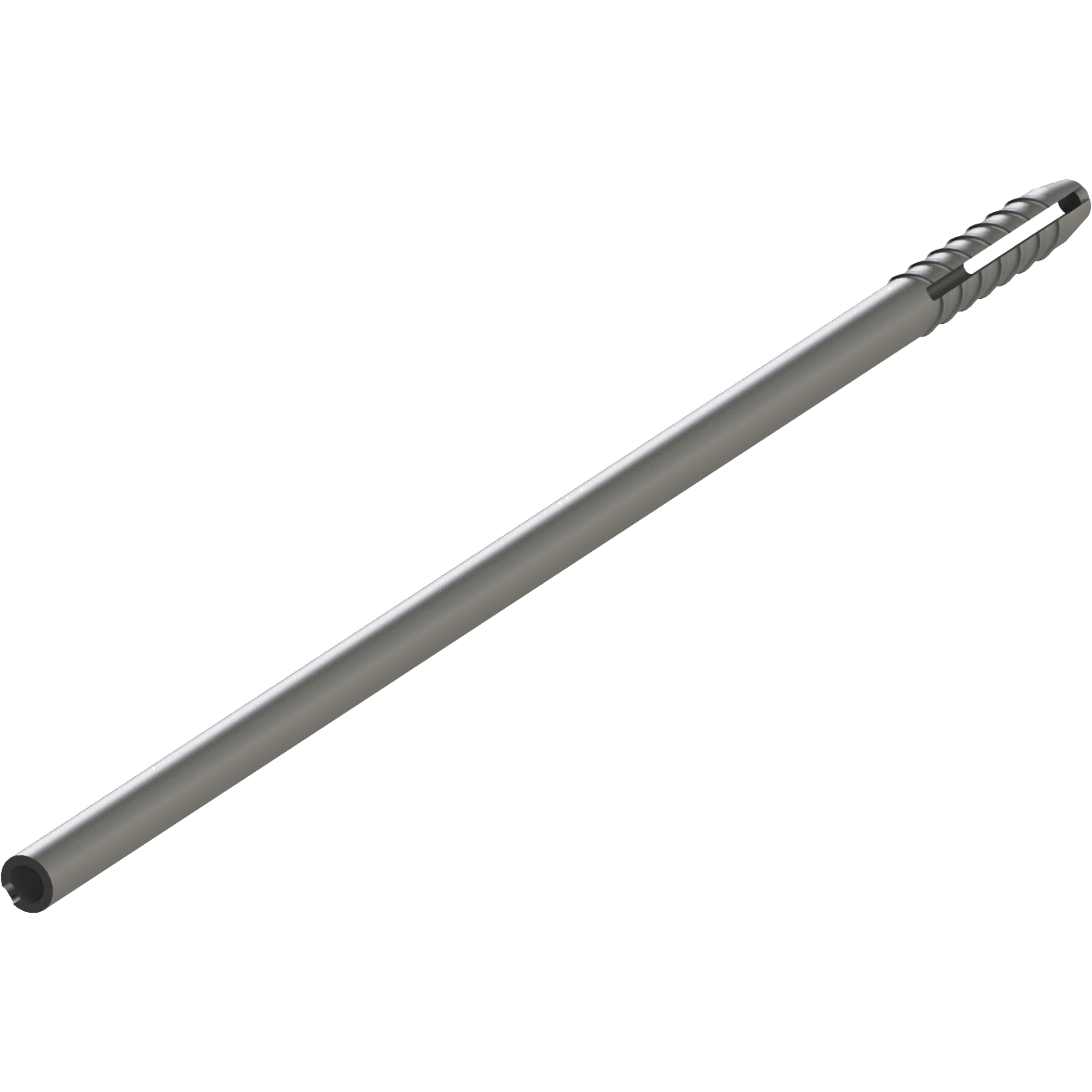

Sanierungsdübel

Sanierungsdübel System zur Ertüchtigung zweischaliger Mauerwerke. Der Dübel wird mittels Spezialwerkzeug ( 390010 ) in der Hintermauerschale fixiert und so lang gewählt , dass dieser ca. 20 mm im Verblender liegt. Anschließend wir ein Drahtanker 4 mm mittels Spezialwerkzeug (390011) montiert.

Länge

Durchmesser

3.5 mm

7.5 mm

8 mm

Schalenabstand

Material

Kunststoff

Stahl

Details & Abmessungen

Artikel

Artikelnummer340250

EAN-Code8714318075361

Verpackung

EAN-Code8714318075378

Verpackung250 pro Karton

Länge320 mm

Breite230 mm

Höhe170 mm

Abmessungen

Sanierungsdübel

Länge (l)250 mm

Durchmesser8 mm

Schalenabstand190 mm

FarbeSchwarz

MaterialKunststoff

Materielle Qualität

Downloads

Zeichnungen und Modelle in 2D und 3D

Zertifizierungen, Qualitätszeichen und technische Datenblätter

Technisches Datenblatt

Verarbeitung & Zubehör

1 / 4

Sehen Sie sich hier unsere Montageanleitungen an, die Ihnen Schritt für Schritt zu einem Endergebnis verhelfen.

Sie können die folgenden Produkte verwenden, um das Produkt richtig zu platzieren oder zu bestätigen.

Name	Artikelnummer	Verpackung	Länge	Durchmesser	Schalenabstand	Hubteil	Farbe	Griff	Material	Stahlqualität	Materielle Qualität	Oberflächenbehandlung
Sanierungsdübel	340100	250 pro Karton	100 mm	8 mm	40 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340110	250 pro Karton	110 mm	8 mm	50 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340120	250 pro Karton	120 mm	8 mm	60 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340130	250 pro Karton	130 mm	8 mm	70 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340140	250 pro Karton	140 mm	8 mm	80 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340150	250 pro Karton	150 mm	8 mm	90 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340160	250 pro Karton	160 mm	8 mm	100 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340170	250 pro Karton	170 mm	8 mm	110 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340180	250 pro Karton	180 mm	8 mm	120 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340190	250 pro Karton	190 mm	8 mm	130 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340200	250 pro Karton	200 mm	8 mm	140 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340210	250 pro Karton	210 mm	8 mm	150 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340220	250 pro Karton	220 mm	8 mm	160 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340230	250 pro Karton	230 mm	8 mm	170 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340240	250 pro Karton	240 mm	8 mm	180 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340250	250 pro Karton	250 mm	8 mm	190 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340260	250 pro Karton	260 mm	8 mm	200 mm	-	Schwarz	-	Kunststoff	-		-
Sanierungsdübel	340270	250 pro Karton	270 mm	8 mm	210 mm	-	Schwarz	-	Kunststoff	-		-
Einschlagwerkzeug	390010	1 Stück	280 mm	3.5 mm	-	-	-	Griff 130 mm mm	Stahl	DX51	-
Schlagbolzen für Sanierungsanker	390011	1 Stück	182 mm	7.5 mm	-	52 mm	-	Griff 130 mm mm	Stahl	DX51	-
