Eckverbindung

Die Eckverbindung dient zur Herstellung von Innen- oder Außenecken bei Verwendung einer Metallrandschalung. Die Eckverbindung ist klappbar, so dass auch nicht-rechteckige Ecken leicht erstellt werden können.

Länge

300 mm

400 mm

Höhe

Details & Abmessungen

Artikel

Artikelnummer103021

EAN-Code8714318022709

Verpackung

EAN-Code8714318033989

Verpackung25 pro Karton

Länge340 mm

Breite260 mm

Höhe85 mm

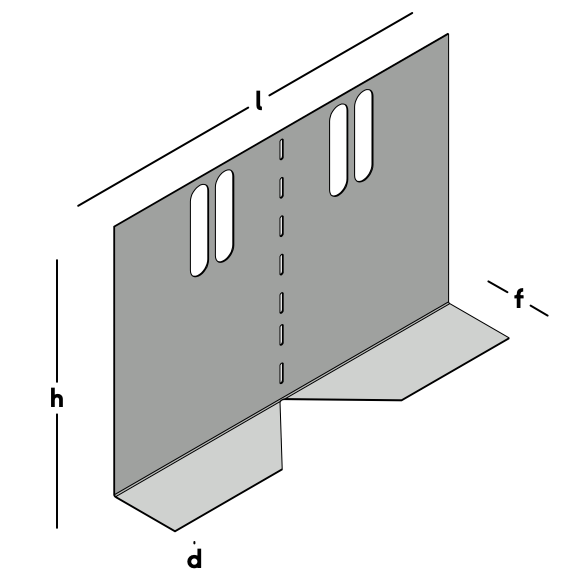

Abmessungen

Eckverbindung

Länge (l)300 mm

Dicke (d)0,7 mm

Höhe (h)210 mm

Flansch (f)55 mm

MaterialStahl

StahlqualitätDX51

Oberflächenbehandlung SV-1

Downloads

Zeichnungen und Modelle in 2D und 3D

Verarbeitung & Zubehör

1 / 1

Sehen Sie sich hier unsere Montageanleitungen an, die Ihnen Schritt für Schritt zu einem Endergebnis verhelfen.

Sie können die folgenden Produkte verwenden, um das Produkt richtig zu platzieren oder zu bestätigen.

Name	Artikelnummer	Verpackung	Lengte	Dikte	Hoogte	Vloerhoogte	Flens	Materiaal	Staalkwaliteit
Hoekstuk t.b.v. metalen randkist	103015	25 pro Karton	300 mm	0,7 mm	150 mm	150-200 mm	55 mm	Staal	DX51
Hoekstuk t.b.v. metalen randkist	103021	25 pro Karton	300 mm	0,7 mm	210 mm	210-250 mm	55 mm	Staal	DX51
Hoekstuk t.b.v. metalen randkist	103025	1 Stück	400 mm	0,7 mm	250 mm	260-300 mm	55 mm	Staal	DX51
Hoekstuk t.b.v. metalen randkist	103030	1 Stück	300 mm	0,7 mm	300 mm	310-350 mm	55 mm	Staal	DX51
Hoekstuk t.b.v. metalen randkist	103035	1 Stück	300 mm	0,7 mm	350 mm	360-400 mm	55 mm	Staal	DX51
