Balkdrager GBS-KL

Balkdrager met korte lip, voor het verbinden van dwarsbalken aan een houten kantplank die aan de muur is gemonteerd. De balkdrager rust met de lip op de kantplank en wordt via de gaten in de rug bevestigd. Hierna wordt een dwarsbalk ingelegd die via de gaten in de zijkant van de balkdrager kan worden gefixeerd.

Houtmaat breedte

Houtmaat hoogte

Details & afmetingen

Artikel

Artikelnummer09416

EAN-code8714318004439

Verpakking

EAN-code8714318064440

Verpakking10 per bos

Lengte320 mm

Breedte205 mm

Hoogte53 mm

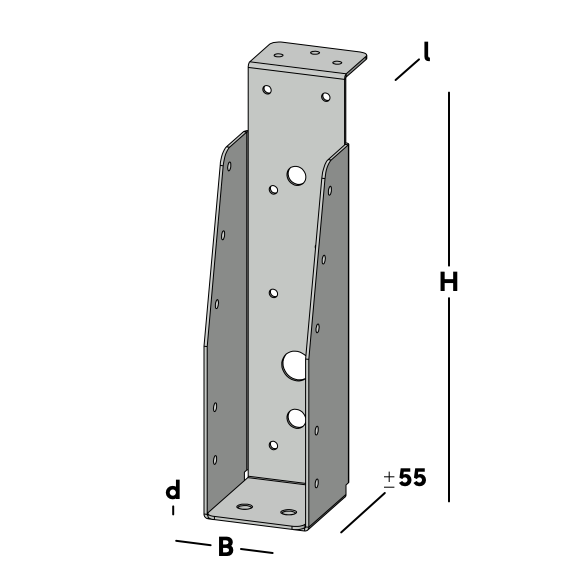

Afmetingen

Balkdrager GBS-KL

Dikte (d)1,5 mm

Gatenpatroon20/4-2/9-1/14

Houtmaat46x196 mm

Lip maat30 mm

Houtmaat breedte46 mm

Houtmaat hoogte196 mm

TypeGBS-KL

MateriaalStaal

StaalkwaliteitDX51

Oppervlaktebehandeling SV-2

Downloads

Tekeningen en modellen in 2D en 3D

Verwerking & toebehoren

Onderstaande producten kunt u gebruiken om het product op de juiste manier te plaatsen of bevestigen.

Naam	Artikelnummer	Verpakking	Dikte	Gatenpatroon	Houtmaat	Lip maat	Houtmaat breedte	Houtmaat hoogte	D-Tussenmaat	Type	Materiaal	Staalkwaliteit
Balkdrager GBS-KL	09411	10 per bos	1,5 mm	11/4-2/9-1/14	46x96 mm	30 mm	46 mm	96 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09412	10 per bos	1,5 mm	14/4-2/9-1/14	46x121 mm	30 mm	46 mm	121 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09413	10 per bos	1,5 mm	16/4-2/9-1/14	46x146 mm	30 mm	46 mm	146 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09415	10 per bos	1,5 mm	20/4-2/9-1/14	46x171 mm	30 mm	46 mm	171 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09416	10 per bos	1,5 mm	20/4-2/9-1/14	46x196 mm	30 mm	46 mm	196 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09421	10 per bos	1,5 mm	11/4-2/9-1/14	50x100 mm	30 mm	50 mm	100 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09422	10 per bos	1,5 mm	14/4-2/9-1/14	50x125 mm	30 mm	50 mm	125 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09423	10 per bos	1,5 mm	16/4-2/9-1/14	50x150 mm	30 mm	50 mm	150 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09425	10 per bos	1,5 mm	20/4-2/9-1/14	50x175 mm	30 mm	50 mm	175 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09426	10 per bos	1,5 mm	20/4-2/9-1/14	50x200 mm	30 mm	50 mm	200 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09432	10 per bos	1,5 mm	15/4-2/9-1/14	59x121 mm	30 mm	59 mm	121 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09433	10 per bos	1,5 mm	18/4-2/9-1/14	59x146 mm	30 mm	59 mm	146 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09434	10 per bos	1,5 mm	17/4-2/9-1/14	59x156 mm	30 mm	59 mm	156 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09435	10 per bos	1,5 mm	20/4-2/9-1/14	59x171 mm	30 mm	59 mm	171 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09436	10 per bos	1,5 mm	20/4-2/9-1/14	59x196 mm	30 mm	59 mm	196 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09437	10 per bos	1,5 mm	22/4-2/9-1/14	59x221 mm	30 mm	59 mm	221 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09442	10 per bos	1,5 mm	15/4-2/9-1/14	63x125 mm	30 mm	63 mm	125 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09443	10 per bos	1,5 mm	18/4-2/9-1/14	63x150 mm	30 mm	63 mm	150 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS DB	09611	1 stuk	1,5 mm	22/4-4/9-2/14	-	30 mm	46 mm	96 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09612	1 stuk	1,5 mm	28/4-4/9-2/14	-	30 mm	46 mm	121 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09613	1 stuk	1,5 mm	32/4-4/9-2/14	-	30 mm	46 mm	146 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09615	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	46 mm	171 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09616	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	46 mm	196 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09621	1 stuk	1,5 mm	22/4-4/9-2/14	-	30 mm	50 mm	100 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09622	1 stuk	1,5 mm	28/4-4/9-2/14	-	30 mm	50 mm	125 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09623	1 stuk	1,5 mm	32/4-4/9-2/14	-	30 mm	50 mm	150 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09625	1 stuk	1,5 mm	36/4-4/9-2/14	-	30 mm	50 mm	175 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09626	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	50 mm	200 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09632	1 stuk	1,5 mm	30/4-4/9-2/14	-	30 mm	59 mm	121 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09633	1 stuk	1,5 mm	36/4-4/9-2/14	-	30 mm	59 mm	146 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09634	1 stuk	1,5 mm	36/4-4/9-2/14	-	30 mm	59 mm	156 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09635	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	59 mm	171 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09636	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	59 mm	196 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09637	1 stuk	1,5 mm	44/4-4/9-2/14	-	30 mm	59 mm	221 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09642	1 stuk	1,5 mm	36/4-4/9-2/14	-	30 mm	63 mm	125 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09643	1 stuk	1,5 mm	36/4-4/9-2/14	-	30 mm	63 mm	150 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09644	1 stuk	1,5 mm	36/4-4/9-2/14	-	30 mm	63 mm	160 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS DB	09645	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	63 mm	175 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09646	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	63 mm	200 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09647	1 stuk	1,5 mm	48/4-4/9-2/14	-	30 mm	63 mm	225 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09653	1 stuk	1,5 mm	38/4-4/9-2/14	-	30 mm	71 mm	146 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09655	1 stuk	1,5 mm	38/4-4/9-2/14	-	30 mm	71 mm	171 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09656	1 stuk	1,5 mm	46/4-4/9-4/14	-	30 mm	71 mm	196 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09453	10 per bos	1,5 mm	19/4-2/9-1/14	71x146 mm	30 mm	71 mm	146 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09455	10 per bos	1,5 mm	19/4-2/9-1/14	71x171 mm	30 mm	71 mm	171 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09456	10 per bos	1,5 mm	23/4-2/9-2/14	71x196 mm	30 mm	71 mm	196 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09457	10 per bos	1,5 mm	23/4-2/9-2/14	71x221 mm	30 mm	71 mm	221 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09458	10 per bos	1,5 mm	27/4-3/9-2/14	71x246 mm	30 mm	71 mm	246 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09459	10 per bos	1,5 mm	27/4-3/9-2/14	71x271 mm	30 mm	71 mm	271 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09463	10 per bos	1,5 mm	19/4-2/9-1/14	75x150 mm	30 mm	75 mm	150 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09465	10 per bos	1,5 mm	19/4-2/9-1/14	75x175 mm	30 mm	75 mm	175 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09466	10 per bos	1,5 mm	23/4-2/9-2/14	75x200 mm	30 mm	75 mm	200 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09467	10 per bos	1,5 mm	23/4-2/9-2/14	75x225 mm	30 mm	75 mm	225 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09468	10 per bos	1,5 mm	27/4-3/9-2/14	75x250 mm	30 mm	75 mm	250 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09469	10 per bos	1,5 mm	27/4-3/9-2/14	75x275 mm	30 mm	75 mm	275 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09476	10 per bos	1,5 mm	20/4-2/9-2/14	96x196 mm	30 mm	96 mm	196 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09477	10 per bos	1,5 mm	23/4-2/9-2/14	96x221 mm	30 mm	96 mm	221 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09478	10 per bos	1,5 mm	25/4-2/9-2/14	96x246 mm	30 mm	96 mm	246 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09486	10 per bos	1,5 mm	20/4-2/9-2/14	100x200 mm	30 mm	100 mm	200 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09487	10 per bos	1,5 mm	23/4-2/9-2/14	100x225 mm	30 mm	100 mm	22 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09488	10 per bos	1,5 mm	25/4-2/9-2/14	100x250 mm	30 mm	100 mm	250 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09401	10 per bos	1,5 mm	11/5-1/9-1/14	38x89 mm	36 mm	38 mm	89 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09402	10 per bos	1,5 mm	16/5-2/9-1/14	38x120 mm	36 mm	38 mm	120 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09403	10 per bos	1,5 mm	18/5-2/9-1/14	38x140 mm	36 mm	38 mm	140 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09404	10 per bos	1,5 mm	20/5-2/9-1/14	38x170 mm	36 mm	38 mm	170 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09405	10 per bos	1,5 mm	20/5-2/9-1/14	38x184 mm	36 mm	38 mm	184 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09406	10 per bos	1,5 mm	20/5-2/9-1/14	38x235 mm	36 mm	38 mm	235 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09407	10 per bos	1,5 mm	20/5-2/9-1/14	38x285 mm	36 mm	38 mm	285 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09444	10 per bos	1,5 mm	17/4-2/9-1/14	-	30 mm	63 mm	160 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09445	10 per bos	1,5 mm	20/4-2/9-1/14	-	30 mm	63 mm	175 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09446	10 per bos	1,5 mm	20/4-2/9-1/14	-	30 mm	63 mm	200 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS-KL	09447	10 per bos	1,5 mm	22/4-2/9-1/14	-	30 mm	63 mm	225 mm	-	GBS-KL	Staal	DX51
