Balkdrager GBS KL

Balkdrager met korte lip, voor het verbinden van dwarsbalken aan een houten kantplank die aan de muur is gemonteerd. De balkdrager rust met de lip op de kantplank en wordt via de gaten in de rug bevestigd. Hierna wordt een dwarsbalk ingelegd die via de gaten in de zijkant van de balkdrager kan worden gefixeerd.

Houtmaat breedte

Houtmaat hoogte

Details & afmetingen

Artikel

Artikelnummer09445

EAN-code8714318042530

Verpakking

EAN-code8714318064563

Verpakking10 per bos

Lengte330 mm

Breedte190 mm

Hoogte70 mm

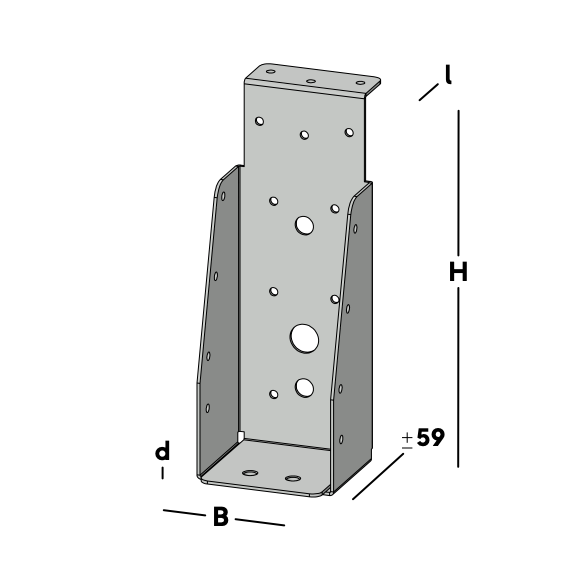

Afmetingen

Balkdrager GBS KL

Dikte (d)1,5 mm

Gatenpatroon20/4-2/9-1/14

Lip maat30 mm

Houtmaat breedte63 mm

Houtmaat hoogte175 mm

TypeGBS KL

MateriaalStaal

StaalkwaliteitDX51

Oppervlaktebehandeling SV-2

Downloads

Tekeningen en modellen in 2D en 3D

Verwerking & toebehoren

Onderstaande producten kunt u gebruiken om het product op de juiste manier te plaatsen of bevestigen.

Naam	Artikelnummer	Verpakking	Dikte	Gatenpatroon	Houtmaat	Lip maat	Houtmaat breedte	Houtmaat hoogte	D-Tussenmaat	Type	Materiaal	Staalkwaliteit
Balkdrager GBS KL	09411	10 per bos	1,5 mm	11/4-2/9-1/14	46x96 mm	30 mm	46 mm	96 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09412	10 per bos	1,5 mm	14/4-2/9-1/14	46x121 mm	30 mm	46 mm	121 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09413	10 per bos	1,5 mm	16/4-2/9-1/14	46x146 mm	30 mm	46 mm	146 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09415	10 per bos	1,5 mm	20/4-2/9-1/14	46x171 mm	30 mm	46 mm	171 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09416	10 per bos	1,5 mm	20/4-2/9-1/14	46x196 mm	30 mm	46 mm	196 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09421	10 per bos	1,5 mm	11/4-2/9-1/14	50x100 mm	30 mm	50 mm	100 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09422	10 per bos	1,5 mm	14/4-2/9-1/14	50x125 mm	30 mm	50 mm	125 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09423	10 per bos	1,5 mm	16/4-2/9-1/14	50x150 mm	30 mm	50 mm	150 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09425	10 per bos	1,5 mm	20/4-2/9-1/14	50x175 mm	30 mm	50 mm	175 mm	-	GBS KL	Staal	DX51
Balkdrager GBS-KL	09426	10 per bos	1,5 mm	20/4-2/9-1/14	50x200 mm	30 mm	50 mm	200 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09432	10 per bos	1,5 mm	15/4-2/9-1/14	59x121 mm	30 mm	59 mm	121 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09433	10 per bos	1,5 mm	18/4-2/9-1/14	59x146 mm	30 mm	59 mm	146 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09434	10 per bos	1,5 mm	17/4-2/9-1/14	59x156 mm	30 mm	59 mm	156 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09435	10 per bos	1,5 mm	20/4-2/9-1/14	59x171 mm	30 mm	59 mm	171 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09436	10 per bos	1,5 mm	20/4-2/9-1/14	59x196 mm	30 mm	59 mm	196 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09437	10 per bos	1,5 mm	22/4-2/9-1/14	59x221 mm	30 mm	59 mm	221 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09442	10 per bos	1,5 mm	15/4-2/9-1/14	63x125 mm	30 mm	63 mm	125 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09443	10 per bos	1,5 mm	18/4-2/9-1/14	63x150 mm	30 mm	63 mm	150 mm	-	GBS KL	Staal	DX51
Balkdrager GBS DB	09611	1 stuk	1,5 mm	22/4-4/9-2/14	-	30 mm	46 mm	96 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09612	1 stuk	1,5 mm	28/4-4/9-2/14	-	30 mm	46 mm	121 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09613	1 stuk	1,5 mm	32/4-4/9-2/14	-	30 mm	46 mm	146 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09615	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	46 mm	171 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09616	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	46 mm	196 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09621	1 stuk	1,5 mm	22/4-4/9-2/14	-	30 mm	50 mm	100 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09622	1 stuk	1,5 mm	28/4-4/9-2/14	-	30 mm	50 mm	125 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09623	1 stuk	1,5 mm	32/4-4/9-2/14	-	30 mm	50 mm	150 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09625	1 stuk	1,5 mm	36/4-4/9-2/14	-	30 mm	50 mm	175 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09626	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	50 mm	200 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09632	1 stuk	1,5 mm	30/4-4/9-2/14	-	30 mm	59 mm	121 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09633	1 stuk	1,5 mm	36/4-4/9-2/14	-	30 mm	59 mm	146 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09634	1 stuk	1,5 mm	36/4-4/9-2/14	-	30 mm	59 mm	156 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09635	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	59 mm	171 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09636	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	59 mm	196 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09637	1 stuk	1,5 mm	44/4-4/9-2/14	-	30 mm	59 mm	221 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09642	1 stuk	1,5 mm	36/4-4/9-2/14	-	30 mm	63 mm	125 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09643	1 stuk	1,5 mm	36/4-4/9-2/14	-	30 mm	63 mm	150 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09644	1 stuk	1,5 mm	36/4-4/9-2/14	-	30 mm	63 mm	160 mm	-	GBS-KL	Staal	DX51
Balkdrager GBS DB	09645	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	63 mm	175 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09646	1 stuk	1,5 mm	40/4-4/9-2/14	-	30 mm	63 mm	200 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09647	1 stuk	1,5 mm	48/4-4/9-2/14	-	30 mm	63 mm	225 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09653	1 stuk	1,5 mm	38/4-4/9-2/14	-	30 mm	71 mm	146 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09655	1 stuk	1,5 mm	38/4-4/9-2/14	-	30 mm	71 mm	171 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS DB	09656	1 stuk	1,5 mm	46/4-4/9-4/14	-	30 mm	71 mm	196 mm	60-180 mm	GBS-KL	Staal	DX51
Balkdrager GBS KL	09453	10 per bos	1,5 mm	19/4-2/9-1/14	71x146 mm	30 mm	71 mm	146 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09455	10 per bos	1,5 mm	19/4-2/9-1/14	71x171 mm	30 mm	71 mm	171 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09456	10 per bos	1,5 mm	23/4-2/9-2/14	71x196 mm	30 mm	71 mm	196 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09457	10 per bos	1,5 mm	23/4-2/9-2/14	71x221 mm	30 mm	71 mm	221 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09458	10 per bos	1,5 mm	27/4-3/9-2/14	71x246 mm	30 mm	71 mm	246 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09459	10 per bos	1,5 mm	27/4-3/9-2/14	71x271 mm	30 mm	71 mm	271 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09463	10 per bos	1,5 mm	19/4-2/9-1/14	75x150 mm	30 mm	75 mm	150 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09465	10 per bos	1,5 mm	19/4-2/9-1/14	75x175 mm	30 mm	75 mm	175 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09466	10 per bos	1,5 mm	23/4-2/9-2/14	75x200 mm	30 mm	75 mm	200 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09467	10 per bos	1,5 mm	23/4-2/9-2/14	75x225 mm	30 mm	75 mm	225 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09468	10 per bos	1,5 mm	27/4-3/9-2/14	75x250 mm	30 mm	75 mm	250 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09469	10 per bos	1,5 mm	27/4-3/9-2/14	75x275 mm	30 mm	75 mm	275 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09476	10 per bos	1,5 mm	20/4-2/9-2/14	96x196 mm	30 mm	96 mm	196 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09477	10 per bos	1,5 mm	23/4-2/9-2/14	96x221 mm	30 mm	96 mm	221 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09478	10 per bos	1,5 mm	25/4-2/9-2/14	96x246 mm	30 mm	96 mm	246 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09486	10 per bos	1,5 mm	20/4-2/9-2/14	100x200 mm	30 mm	100 mm	200 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09487	10 per bos	1,5 mm	23/4-2/9-2/14	100x225 mm	30 mm	100 mm	22 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09488	10 per bos	1,5 mm	25/4-2/9-2/14	100x250 mm	30 mm	100 mm	250 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09401	10 per bos	1,5 mm	11/5-1/9-1/14	38x89 mm	36 mm	38 mm	89 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09402	10 per bos	1,5 mm	16/5-2/9-1/14	38x120 mm	36 mm	38 mm	120 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09403	10 per bos	1,5 mm	18/5-2/9-1/14	38x140 mm	36 mm	38 mm	140 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09404	10 per bos	1,5 mm	20/5-2/9-1/14	38x170 mm	36 mm	38 mm	170 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09405	10 per bos	1,5 mm	20/5-2/9-1/14	38x184 mm	36 mm	38 mm	184 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09406	10 per bos	1,5 mm	20/5-2/9-1/14	38x235 mm	36 mm	38 mm	235 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09407	10 per bos	1,5 mm	20/5-2/9-1/14	38x285 mm	36 mm	38 mm	285 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09444	10 per bos	1,5 mm	17/4-2/9-1/14	-	30 mm	63 mm	160 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09445	10 per bos	1,5 mm	20/4-2/9-1/14	-	30 mm	63 mm	175 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09446	10 per bos	1,5 mm	20/4-2/9-1/14	-	30 mm	63 mm	200 mm	-	GBS KL	Staal	DX51
Balkdrager GBS KL	09447	10 per bos	1,5 mm	22/4-2/9-1/14	-	30 mm	63 mm	225 mm	-	GBS KL	Staal	DX51
