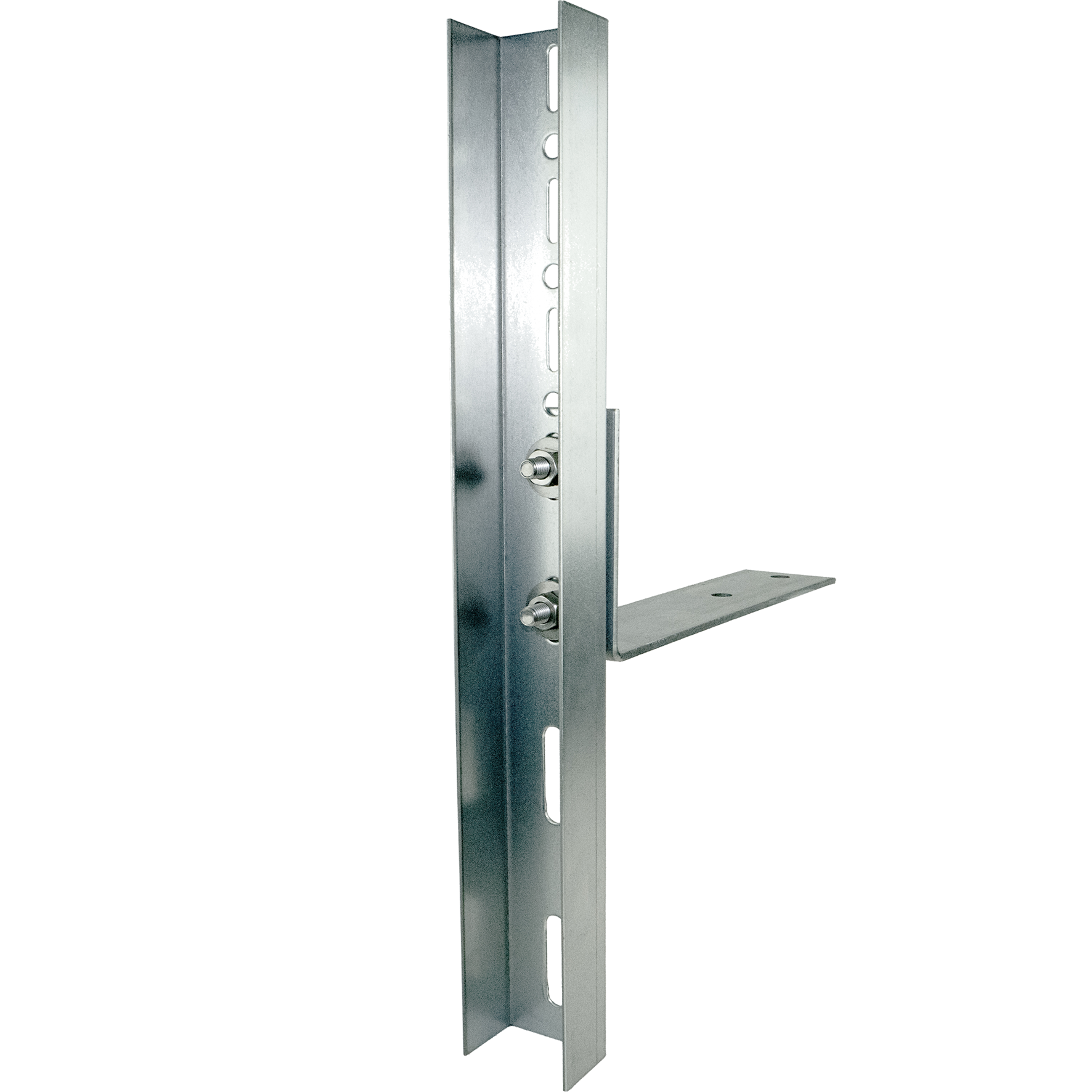

Dakrandsteun

De GB dakrandsteun is een speciaal ontworpen oplossing voor het verankeren en stabiliseren van dakopstanden van HSB (houtskeletbouw), kalkzandsteen en cellenbeton aan vloerranden. Met handige slobgaten is het eenvoudig om HSB-spouwankers op lagenmaat aan te brengen bij het gebruik van HSB-dakopstanden.

Breedte

60 mm

64 mm

65 mm

Dikte

2,5 mm

4 mm

5 mm

Hoogte

Slobgaten

Oppervlaktebehandeling

SV-2

ZM-4

Details & afmetingen

Artikel

Artikelnummer020475

EAN-code8714318098483

Verpakking

EAN-code8714318098490

Verpakking10 per bos

Lengte700 mm

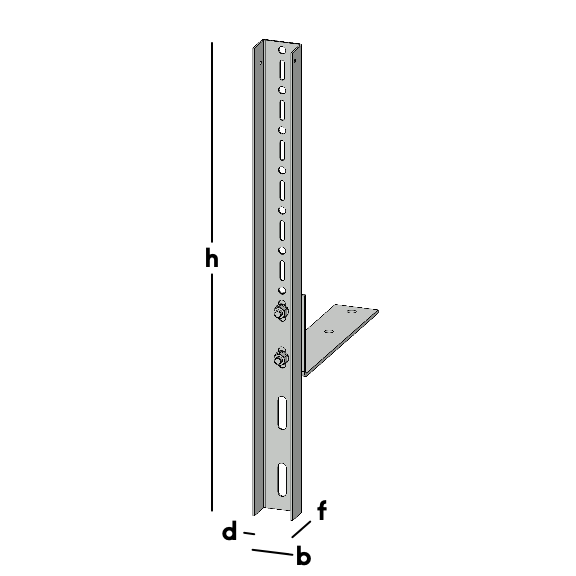

Afmetingen

Dakrandsteun

Breedte (b)60 mm

Dikte (d)2,5 mm

Hoogte (h)700 mm

Slobgaten2/13x50-2/11x32-6/7x30 mm

Gatenpatroon2x5-7x11-4x13

Flens (f)40 mm

Toebehorenincl. vloerhoek en slotbout

MateriaalStaal

StaalkwaliteitS350

Oppervlaktebehandeling ZM-4

Downloads

Tekeningen en modellen in 2D en 3D

Naam	Artikelnummer	Verpakking	Lengte 1	Lengte 2	Breedte	Dikte	Hoogte	Slobgaten	Gatenpatroon	Flens	Toebehoren	Materiaal	Staalkwaliteit
Dakrandsteun	02045	1 stuk	-	-	60 mm	2,5 mm	500 mm	2/13x50-2/11x32-3/7x30 mm	2x5-3x11	40 mm	-	Staal	S350
Dakrandsteun	020455	10 per bos	-	-	60 mm	2,5 mm	500 mm	2/13x50-2/11x32-3/7x30 mm	2x5-3x11-4x13	40 mm	incl. vloerhoek en slotbout	Staal	S350
Dakrandsteun	02047	1 stuk	-	-	60 mm	2,5 mm	700 mm	2/13x50-2/11x32-6/7x30 mm	2x5-7x11	40 mm	-	Staal	S350
Dakrandsteun	020475	10 per bos	-	-	60 mm	2,5 mm	700 mm	2/13x50-2/11x32-6/7x30 mm	2x5-7x11-4x13	40 mm	incl. vloerhoek en slotbout	Staal	S350
Dakrandsteun	02049	1 stuk	-	-	60 mm	2,5 mm	920 mm	2/13x50-2/11x32-10/7x30 mm	2x5-10x11	40 mm	-	Staal	S350
Dakrandsteun	020495	10 per bos	-	-	60 mm	2,5 mm	920 mm	2/13x50-2/11x32-10/7x30 mm	2x5-3x11-4x13	40 mm	incl. vloerhoek en slotbout	Staal	S350
Dakrandsteun	02051	1 stuk	-	-	64 mm	4 mm	620 mm	5/7x30-2/11x32-2/13x50 mm	2/5-5/11	47 mm	-	Staal	S350
Dakrandsteun	02052	1 stuk	-	-	64 mm	4 mm	700 mm	6/7x30-2/11x32-2/13x50 mm	2/5-7/11	47 mm	-	Staal	S350
Dakrandsteun	02053	1 stuk	-	-	64 mm	4 mm	800 mm	8/7x30-2/11x32-2/13x50 mm	2/5-8/11	47 mm	-	Staal	S350
Dakrandsteun	02054	1 stuk	-	-	64 mm	4 mm	920 mm	10/7x30-2/11x32-2/13x50 mm	2/5-10/11	47 mm	-	Staal	S350
Dakrandsteun	02056	1 stuk	-	-	64 mm	4 mm	1120 mm	13/7x30-2/11x32-2/13x50 mm	2/5-14/11	47 mm	-	Staal	S350
Vloerhoek dakrand	020400	10 per doos	123 mm	295 mm	65 mm	5 mm	-	-	2/11x11-2/13	-	incl. 20 slotbouten, ringen en moeren	Staal	S350
