Vloerhoek dakrand

Name: Vloerhoek dakrand
SKU: 020400

De vloerhoek kan gebruikt worden in combinatie met de dakrandsteun waar montage op de zijkant de vloer niet mogelijk (bv bij een kanaalplaatvloer).

Breedte

60 mm

64 mm

65 mm

Dikte

2,5 mm

4 mm

5 mm

Hoogte

Slobgaten

Oppervlaktebehandeling

SV-2

ZM-4

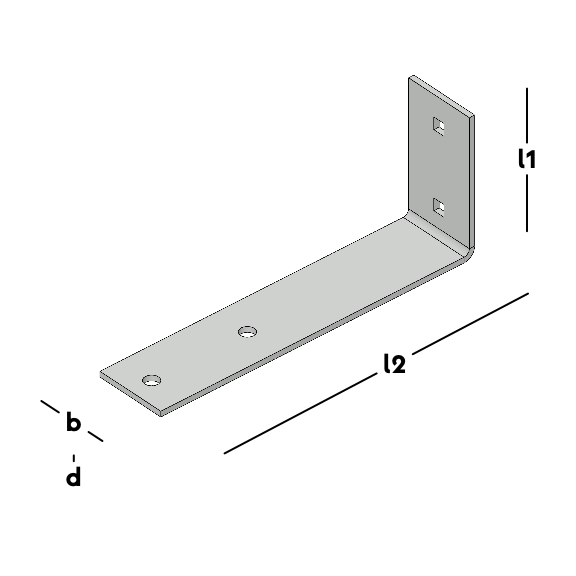

Details & afmetingen

Artikelnummer020400

EAN-code8714318135225

EAN-code8714318135218

Verpakking10 per doos

Lengte 1 (l1)123 mm

Lengte 2 (l2)295 mm

Breedte (b)65 mm

Dikte (d)5 mm

Gatenpatroon2/11x11-2/13

Toebehorenincl. 20 slotbouten, ringen en moeren

MateriaalStaal

StaalkwaliteitS350

Oppervlaktebehandeling SV-2

Tekeningen en modellen in 2D en 3D

Naam	Artikelnummer	Verpakking	Lengte 1	Lengte 2	Breedte	Dikte	Hoogte	Slobgaten	Gatenpatroon	Flens	Toebehoren	Materiaal	Staalkwaliteit	Oppervlaktebehandeling
Dakrandsteun	02045	1 stuk	-	-	60 mm	2,5 mm	500 mm	2/13x50-2/11x32-3/7x30 mm	2x5-3x11	40 mm	-	Staal	S350	ZM-4
Dakrandsteun	020455	10 per bos	-	-	60 mm	2,5 mm	500 mm	2/13x50-2/11x32-3/7x30 mm	2x5-3x11-4x13	40 mm	incl. vloerhoek en slotbout	Staal	S350	ZM-4
Dakrandsteun	02047	1 stuk	-	-	60 mm	2,5 mm	700 mm	2/13x50-2/11x32-6/7x30 mm	2x5-7x11	40 mm	-	Staal	S350	ZM-4
Dakrandsteun	020475	10 per bos	-	-	60 mm	2,5 mm	700 mm	2/13x50-2/11x32-6/7x30 mm	2x5-7x11-4x13	40 mm	incl. vloerhoek en slotbout	Staal	S350	ZM-4
Dakrandsteun	02049	1 stuk	-	-	60 mm	2,5 mm	920 mm	2/13x50-2/11x32-10/7x30 mm	2x5-10x11	40 mm	-	Staal	S350	ZM-4
Dakrandsteun	020495	10 per bos	-	-	60 mm	2,5 mm	920 mm	2/13x50-2/11x32-10/7x30 mm	2x5-3x11-4x13	40 mm	incl. vloerhoek en slotbout	Staal	S350	ZM-4
Dakrandsteun	02051	1 stuk	-	-	64 mm	4 mm	620 mm	5/7x30-2/11x32-2/13x50 mm	2/5-5/11	47 mm	-	Staal	S350	ZM-4
Dakrandsteun	02052	1 stuk	-	-	64 mm	4 mm	700 mm	6/7x30-2/11x32-2/13x50 mm	2/5-7/11	47 mm	-	Staal	S350	ZM-4
Dakrandsteun	02053	1 stuk	-	-	64 mm	4 mm	800 mm	8/7x30-2/11x32-2/13x50 mm	2/5-8/11	47 mm	-	Staal	S350	ZM-4
Dakrandsteun	02054	1 stuk	-	-	64 mm	4 mm	920 mm	10/7x30-2/11x32-2/13x50 mm	2/5-10/11	47 mm	-	Staal	S350	ZM-4
Dakrandsteun	02056	1 stuk	-	-	64 mm	4 mm	1120 mm	13/7x30-2/11x32-2/13x50 mm	2/5-14/11	47 mm	-	Staal	S350	ZM-4
Vloerhoek dakrand	020400	10 per doos	123 mm	295 mm	65 mm	5 mm	-	-	2/11x11-2/13	-	incl. 20 slotbouten, ringen en moeren	Staal	S350	SV-2
