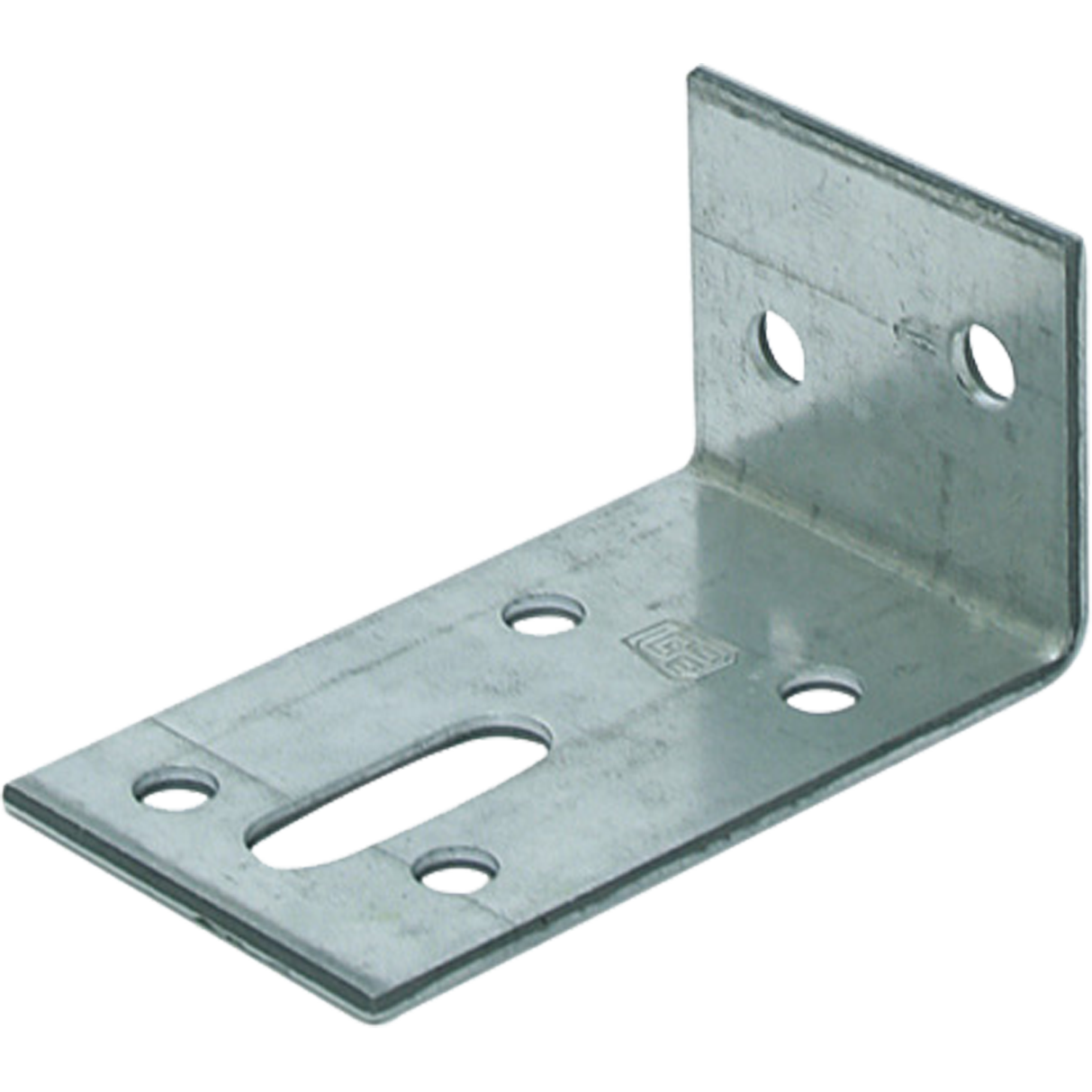

Hoekanker

Name: Hoekanker
SKU: 07234

Hoekanker dat voornamelijk wordt gebruikt voor de stijl- en bovendorpelmontage van kozijnen. Universeel toepasbaar en te combineren met gangbare bevestigingsmiddelen.

Lengte

136 mm

224 mm

Lengte 1

Lengte 2

Breedte

Breedte 1

75 mm

114 mm

Breedte 2

75 mm

140 mm

Dikte

Slobgaten

Slobgat diagonaal

Materiaal

RVS 304

RVS 316

Staal

Staalkwaliteit

Oppervlaktebehandeling

Details & afmetingen

Artikel

Artikelnummer07234

EAN-code8714318040673

Verpakking

EAN-code8714318106393

Verpakking100 per doos

Lengte270 mm

Breedte220 mm

Hoogte70 mm

Afmetingen

Hoekanker

Lengte 1 (l1)40 mm

Lengte 2 (l2)80 mm

Breedte (b)46 mm

Dikte (d)2,5 mm

Slobgaten9x30 mm

Gatenpatroon6/6

MateriaalStaal

StaalkwaliteitDX51

Oppervlaktebehandeling SV-2

Downloads

Tekeningen en modellen in 2D en 3D

Verwerking & toebehoren

1 / 18

Bekijk hier onze montage instructies die je stap voor stap helpen naar een eindresultaat.

Onderstaande producten kunt u gebruiken om het product op de juiste manier te plaatsen of bevestigen.

Naam	Artikelnummer	Verpakking	Lengte	Lengte 1	Lengte 2	Breedte	Breedte 1	Breedte 2	Dikte	Slobgaten	Gatenpatroon	Slobgat diagonaal	Vierkante gaten	Materiaal	Staalkwaliteit	Oppervlaktebehandeling
Hoekanker	070220	100 per doos	-	90 mm	90 mm	60 mm	-	-	2,5 mm	11x30 mm	10/4-6/6-4/9-1/11	-	-	Staal	S350	ZM-4
Hoekanker met ril	070229	50 per doos	-	150 mm	150 mm	60 mm	-	-	2,5 mm	2/11x30 mm	15/4-10/6-5/9	-	-	Staal	S350	ZM-4
Hoekanker met ril	070230	100 per doos	-	90 mm	90 mm	60 mm	-	-	2,5 mm	11x30 mm	10/4-6/6-4/9-1/11	-	-	Staal	S350	ZM-4
Hoekanker	070301	100 per doos	-	40 mm	60 mm	60 mm	-	-	2,5 mm	11x30 mm	10/4-2/6-2/9-1/11	-	-	Staal	S350	ZM-4
Hoekanker	070302	100 per doos	-	80 mm	100 mm	60 mm	-	-	2,5 mm	2/13x50 mm	14/5	-	-	Staal	S350	ZM-4
CLT-Hoekanker	01711	30 per doos	136 mm	-	-	-	75 mm	75 mm	2,5 mm	-	12/7-2/13	-	-	Staal	S350	ZM-4
Hoekanker	07122	100 per doos	-	90 mm	90 mm	60 mm	-	-	2 mm	11x30 mm	14/4-6/6-4/9-1/11	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker met ril	07123	100 per doos	-	90 mm	90 mm	60 mm	-	-	2 mm	11x30 mm	14/4-6/6-4/9-1/11	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker met ril	07124	100 per doos	-	90 mm	90 mm	60 mm	-	-	2 mm	11x30 mm	14/4-6/6-4/9-1/11	-	-	RVS 316	W-Nr.:1.4404	-
Hoekanker	07130	100 per doos	-	40 mm	60 mm	60 mm	-	-	2 mm	11x30 mm	10/4-2/6-2/9-1/11	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker	07131	100 per doos	-	40 mm	60 mm	60 mm	-	-	2 mm	11x30 mm	10/4-2/6-2/9-1/11	-	-	RVS 316	W-Nr.:1.4404	-
Hoekanker	07132	100 per doos	-	40 mm	100 mm	60 mm	-	-	2 mm	12x40 mm	12/4-1/11	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker	07136	100 per doos	-	50 mm	50 mm	60 mm	-	-	2 mm	9x30-12x30 mm	12/4	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker	07149	100 per doos	-	50 mm	90 mm	60 mm	-	-	2 mm	4x12-6x24-8,5x24 mm	6/4-4/6-2/9	-	-	RVS 304	W-Nr.:1.4301	-
Hoekanker	072215	100 per doos	-	70 mm	70 mm	60 mm	-	-	2 mm	11x25 mm	1/9-8/7-4/5	-	-	Staal	DX51	SV-2
Hoekanker met ril	072216	100 per doos	-	70 mm	70 mm	60 mm	-	-	2 mm	11x25 mm	1/9-8/7-4/5	-	-	Staal	DX51	SV-2
Hoekanker	072220	100 per doos	-	90 mm	90 mm	60 mm	-	-	2,5 mm	11x30 mm	10/4-6/6-4/9-1/11	-	-	Staal	DX51	SV-2
Hoekanker	072222	100 per doos	-	90 mm	90 mm	60 mm	-	-	2 mm	11x30 mm	14/4-6/6-4/9-1/11	-	-	Staal	DX51	SV-2
Hoekanker met ril	072230	100 per doos	-	90 mm	90 mm	60 mm	-	-	2,5 mm	11x30 mm	10/4-6/6-4/9-1/11	-	-	Staal	DX51	SV-2
Hoekanker met ril	072232	100 per doos	-	90 mm	90 mm	60 mm	-	-	2 mm	11x30 mm	14/4-6/6-4/9-1/11	-	-	Staal	DX51	SV-2
Hoekanker met ril	072233	100 per doos	-	90 mm	90 mm	60 mm	-	-	2,5 mm	11x30 mm	10/4-6/6-4/9-1/11	-	-	Staal	DX51	EPZ-3
Hoekanker	07225	50 per doos	-	125 mm	125 mm	46 mm	-	-	2,5 mm	10x20 mm	10/4-6/6-1/11	-	-	Staal	DX51	SV-2
Hoekanker met ril	07226	50 per doos	-	125 mm	125 mm	60 mm	-	-	2,5 mm	10x20 mm	10/4-6/6-1/11	-	-	Staal	DX51	SV-2
Hoekanker met ril	072261	50 per doos	-	125 mm	125 mm	46 mm	-	-	2,5 mm	10x20 mm	10/4-6/6-1/11	-	-	Staal	DX51	EPZ-3
Hoekanker	07228	50 per doos	-	150 mm	150 mm	60 mm	-	-	2,5 mm	2/11x30 mm	15/4-10/6-5/9	-	-	Staal	DX51	SV-2
Hoekanker met ril	07229	50 per doos	-	150 mm	150 mm	60 mm	-	-	2,5 mm	2/11x30 mm	15/4-10/6-5/9	-	-	Staal	DX51	SV-2
Hoekanker met ril	07244	100 per doos	-	125 mm	125 mm	30 mm	-	-	2 mm	-	10/4-2/9	-	-	Staal	DX51	SV-2
Hoekanker met ril	07245	100 per doos	-	160 mm	160 mm	30 mm	-	-	2 mm	-	12/4-1/7-2/9	-	-	Staal	DX51	SV-2
Hoekanker	07249	100 per doos	-	50 mm	90 mm	60 mm	-	-	2,5 mm	4,5x13-6,5x24-8,5x24 mm	6/4,5-4/6,5-2/8,5	-	-	Staal	DX51	SV-2
Hoekanker met ril	072491	100 per doos	-	50 mm	90 mm	60 mm	-	-	2,5 mm	2/10,5x30 mm	8/5	-	-	Staal	DX51	SV-2
Hoekanker	072492	100 per doos	-	50 mm	90 mm	60 mm	-	-	2,5 mm	4x12-6x24-8,5x24 mm	6/4-4/6-2/9	-	-	Staal	DX51	EPZ-3
Hoekanker	072300	50 per doos	-	27 mm	68 mm	60 mm	-	-	2 mm	13x40 mm	6/5,5-1/9	-	-	Staal	DX51	SV-2
Hoekanker	072301	100 per doos	-	40 mm	60 mm	60 mm	-	-	2,5 mm	11x30 mm	10/4-2/6-2/9-1/11	-	-	Staal	DX51	SV-2
Hoekanker	072302	100 per doos	-	40 mm	60 mm	60 mm	-	-	2 mm	11x30 mm	10/4-2/6-2/9-1/11	-	-	Staal	DX51	SV-2
Hoekanker	072303	100 per doos	-	40 mm	60 mm	60 mm	-	-	2,5 mm	11x30 mm	10/4-2/6-2/9-1/11	-	-	Staal	DX51	EPZ-3
Hoekanker	07231	100 per doos	-	60 mm	60 mm	60 mm	-	-	2 mm	2/11x30 mm	9/4,5-4/6,5-1/9	-	-	Staal	DX51	SV-2
Hoekanker	07232	100 per doos	-	40 mm	100 mm	60 mm	-	-	2,5 mm	12x40 mm	12/4-1/11	-	-	Staal	DX51	SV-2
Hoekanker met 2 rillen	07233	100 per doos	-	50 mm	75 mm	60 mm	-	-	2 mm	-	8/4-4/6-2/9	-	-	Staal	DX51	SV-2
Hoekanker	07234	100 per doos	-	40 mm	80 mm	46 mm	-	-	2,5 mm	9x30 mm	6/6	-	-	Staal	DX51	SV-2
Hoekanker	072350	100 per doos	-	50 mm	110 mm	60 mm	-	-	3 mm	11x32 mm	10/5	2/50x13 mm	-	Staal	S350	SV-2
Hoekanker	072354	100 per doos	-	55 mm	85 mm	60 mm	-	-	2,5 mm	9x32-9x50 mm	10/5	-	-	Staal	S350	ZM-4
Hoekanker	072355	100 per doos	-	60 mm	80 mm	60 mm	-	-	2,5 mm	13x32-13x50 mm	10/5	-	-	Staal	DX51	SV-2
Hoekanker	072356	100 per doos	-	60 mm	80 mm	60 mm	-	-	2,5 mm	13x32-13x50 mm	10/5	-	-	Staal	S350	ZM-4
Hoekanker	07236	100 per doos	-	50 mm	50 mm	60 mm	-	-	2,5 mm	9x30-12x30 mm	12/4	-	-	Staal	DX51	SV-2
Hoekanker	0723610	100 per doos	-	50 mm	50 mm	58 mm	-	-	2 mm	9x30-12x30 mm	12/4	-	-	Staal	DX51	SV-2
Hoekanker	07237	50 per doos	-	90 mm	150 mm	60 mm	-	-	2,5 mm	11x30 mm	12/4-8/6-5/9-2/11	-	-	Staal	DX51	SV-2
Hoekanker	072375	50 per doos	-	40 mm	200 mm	60 mm	-	-	2,5 mm	11x30 mm	12/4-8/6-5/9-2/11	-	-	Staal	DX51	SV-2
Hoekanker	072401	75 per zak	-	45 mm	80 mm	72 mm	-	-	4 mm	7x30-13x67 diag. mm	4/4,5	-	-	Staal	S350	ZM-4
Hoekanker	072403	75 per zak	-	45 mm	80 mm	72 mm	-	-	4 mm	7x30-11x67 diag. mm	4/4,5	11x67 mm	-	Staal	S350	ZM-4
Hoekanker	072405	50 per zak	-	80 mm	80 mm	72 mm	-	-	4 mm	11x67 diag. mm	6/4,5	11x67 mm	-	Staal	S350	ZM-4
Hoekanker	072406	50 per zak	-	80 mm	80 mm	72 mm	-	-	4 mm	7x60-13x67 diag. mm	6/4,5	13x67 mm	-	Staal	S350	ZM-4
Hoekanker	072407	30 per zak	-	80 mm	80 mm	100 mm	-	-	5 mm	2/8x50-13x50 diag. mm	-	13x50 mm	-	Staal	S350	ZM-4
Hoekanker	072408	20 per zak	-	80 mm	80 mm	100 mm	-	-	8 mm	2/8x50-13x50 diag. mm	-	-	-	Staal	S315	TV-3
Hoekanker	07241	25 per doos	-	55 mm	105 mm	50 mm	-	-	5 mm	13x40 mm	4/6,5-1/11	-	-	Staal	DX51	SV-2
Hoekanker	07242	50 per doos	-	55 mm	80 mm	40 mm	-	-	4 mm	9x30 mm	2/6,5-1/9	-	-	Staal	S350	SV-2
Hoekanker	07243	50 per doos	-	30 mm	100 mm	60 mm	-	-	4 mm	13x40 mm	8/5,5	-	-	Staal	S350	SV-2
Hoekanker	072455	25 per doos	-	60 mm	60 mm	60 mm	-	-	5 mm	4/9x25 mm	-	-	-	Staal	DX51	SV-2
Hoekanker	07246	25 per doos	-	65 mm	105 mm	60 mm	-	-	4 mm	13x40 mm	10/5,5-1/9	-	-	Staal	S350	SV-2
Hoekanker	07247	25 per doos	-	65 mm	155 mm	60 mm	-	-	4 mm	13x40 mm	13/5,5-2/9	-	-	Staal	S350	SV-2
Hoekanker	0724812	10 per doos	-	95 mm	210 mm	60 mm	-	-	6 mm	9x60-12x180 mm	4/6,5-5/7	-	-	Staal	DX51	SV-2
Hoekanker	0724813	10 per doos	-	95 mm	180 mm	60 mm	-	-	6 mm	6x90-12x145 open mm	4/6,5-4/7	-	-	Staal	DX51	SV-2
Hoekanker	0724814	10 per doos	-	65 mm	180 mm	60 mm	-	-	6 mm	12x145 open mm	4/6-2/9-1/13	-	-	Staal	DX51	SV-2
Hoekanker	0724815	10 per doos	-	70 mm	140 mm	65 mm	-	-	5 mm	2/12x12 vierkant mm	1/5-1/7	-	2/12x12 mm	Staal	DX51	SV-2
Hoekanker	0724818	10 per doos	-	80 mm	190 mm	60 mm	-	-	6 mm	13x65 mm	4/9-1/11-2/14	-	-	Staal	DX51	SV-2
Hoekanker	0724819	10 per doos	-	80 mm	225 mm	60 mm	-	-	6 mm	13x65 mm	4/9-1/11-3/14	-	-	Staal	DX51	SV-2
Hoekanker	0724822	10 per doos	-	95 mm	210 mm	60 mm	-	-	5 mm	9x60-12x180 mm	4/6,5-5/7	-	-	Staal	S350	ZM-4
Hoekanker	0724832	10 per doos	-	80 mm	190 mm	60 mm	-	-	8 mm	13x65 mm	4/9-1/11-2/14	-	-	Staal	S315	TV-3
Hoekanker	0724833	10 per doos	-	80 mm	225 mm	60 mm	-	-	8 mm	13x65 mm	4/9-1/11-3/14	-	-	Staal	S315	TV-3
Hoekanker	074460	25 per doos	-	40 mm	115 mm	60 mm	-	-	5 mm	2/9x20 mm	3/9	-	-	Staal	S235	TV-3
Hoekanker	0759915	5 per bos	-	100 mm	150 mm	100 mm	-	-	10 mm	-	2/10-2/16	-	-	Staal	S315	TV-3
Hoekanker	0759920	5 per bos	-	100 mm	200 mm	100 mm	-	-	10 mm	-	2/10-3/16	-	-	Staal	S315	TV-3
Hoekanker	0758879	10 per zak	-	75 mm	175 mm	100 mm	-	-	8 mm	13x80 mm	4/9	-	-	Staal	S315	EV-2
Hoekanker	0759746	25 per zak	-	40 mm	150 mm	70 mm	-	-	10 mm	13x65 mm	2/9-1/11	-	-	Staal	S315	TV-3
Hoekanker	07587660	25 per zak	-	60 mm	100 mm	70 mm	-	-	8 mm	13x65 mm	2/9-1/11	-	-	Staal	S315	EV-2
Hoekanker	0758767	25 per zak	-	60 mm	100 mm	70 mm	-	-	8 mm	17x70 mm	2/9-1/11	-	-	Staal	S315	TV-3
Hoekanker	0759777	15 per zak	-	100 mm	170 mm	70 mm	-	-	10 mm	13x65 mm	4/9-2/13	-	-	Staal	S315	TV-3
Hoekanker	0759845	20 per zak	-	40 mm	150 mm	80 mm	-	-	10 mm	17x50 diag. mm	2/9-1/11	50x17 mm	-	Staal	S315	TV-3
Hoekanker	0758791	10 per bos	-	200 mm	210 mm	70 mm	-	-	8 mm	17x70 mm	4/9-6/11-5/13	-	-	Staal	S315	TV-3
Hoekanker	0758867	25 per zak	-	60 mm	100 mm	80 mm	-	-	8 mm	17x70 mm	2/9-1/11	-	-	Staal	S315	TV-3
Hoekanker	0759750	20 per zak	-	60 mm	100 mm	70 mm	-	-	10 mm	13x65 mm	2/9-1/11	-	-	Staal	S315	TV-3
Hoekanker	0758877	25 per zak	-	70 mm	120 mm	80 mm	-	-	8 mm	17x70 mm	2/9-1/11	-	-	Staal	S315	TV-3
Hoekanker	0759755	20 per doos	-	70 mm	120 mm	70 mm	-	-	10 mm	13x65 mm	2/9-1/11	-	-	Staal	S315	TV-3
Hoekanker	0759774	10 per doos	-	140 mm	170 mm	70 mm	-	-	10 mm	13x65 mm	8/9-3/13	-	-	Staal	S315	TV-3
Hoekanker	0759778	10 per zak	-	120 mm	170 mm	70 mm	-	-	10 mm	13x65 mm	6/9-2/13	-	-	Staal	S315	TV-3
Hoekanker	0759779	5 per bos	-	160 mm	170 mm	70 mm	-	-	10 mm	13x65 mm	10/9-3/13	-	-	Staal	S315	TV-3
Hoekanker	0759791	7 per bos	-	200 mm	210 mm	70 mm	-	-	10 mm	17x70 mm	4/9-6/11-5/13	-	-	Staal	S315	TV-3
Hoekanker	0759865	20 per zak	-	60 mm	100 mm	80 mm	-	-	10 mm	17x50 diag. mm	2/9-1/11	50x17 mm	-	Staal	S315	TV-3
Hoekanker	0759875	20 per zak	-	70 mm	120 mm	80 mm	-	-	10 mm	17x50 diag. mm	2/9-1/11	50x17 mm	-	Staal	S315	TV-3
Hoekanker	0759877	25 per zak	-	70 mm	120 mm	80 mm	-	-	10 mm	17x70 mm	2/9-1/11	-	-	Staal	S315	TV-3
Hoekanker	0759879	5 per bos	-	80 mm	200 mm	100 mm	-	-	10 mm	13x100 mm	4/10	-	-	Staal	S315	EV-2
Hoekanker	0758880	10 per zak	-	80 mm	200 mm	100 mm	-	-	8 mm	13x100 mm	4/10	-	-	Staal	S315	EV-2
CLT-Hoekanker	01721	10 per doos	224 mm	-	-	-	114 mm	140 mm	2,5 mm	-	20/8,5-2/13	-	-	Staal	S350	ZM-4
Betonhoek	0756440	1 stuk	-	400 mm	400 mm	80 mm	-	-	6 mm	-	6/50x20	-	-	Staal	S235	EV-2
Betonhoek Scharnierbaar	0756441	1 stuk	-	400 mm	400 mm	80 mm	-	-	6 mm	-	6/50x20	-	-	Staal	S235	EV-2
Hoekanker met ril	072391	50 per doos	-	90 mm	150 mm	60 mm	-	-	2,5 mm	11x30 mm	12/4-8/6-5/9-2/11	-	-	Staal	DX51	EPZ-3
Hoekanker met ril	072291	50 per doos	-	150 mm	150 mm	60 mm	-	-	2,5 mm	2/11x30 mm	15/4-10/6-5/9	-	-	Staal	DX51	EPZ-3
Hoekanker	0724912	100 per doos	-	50 mm	90 mm	60 mm	-	-	2,5 mm	2/10,5x30 mm	8/5	-	-	Staal	DX51	EPZ-3
