Hoekanker

Hoekanker met ril

Hoekanker dat voornamelijk wordt gebruikt voor de stijl- en bovendorpelmontage van kozijnen. Het hoekanker is uitgevoerd met een ril voor extra stevigheid en stabiliteit. Universeel toepasbaar en te combineren met gangbare bevestigingsmiddelen.

Lengte
136 mm
224 mm
Lengte 1
Lengte 2
Breedte
Breedte 1
75 mm
114 mm
Breedte 2
75 mm
140 mm
Dikte
Slobgaten
Slobgat diagonaal
Materiaal
RVS 304
RVS 316
Staal
Staalkwaliteit
Oppervlaktebehandeling

Details & afmetingen

Artikel

Artikelnummer072391
EAN-code8714318080679

Verpakking

EAN-code8714318083571
Verpakking50 per doos
Lengte270 mm
Breedte220 mm
Hoogte70 mm

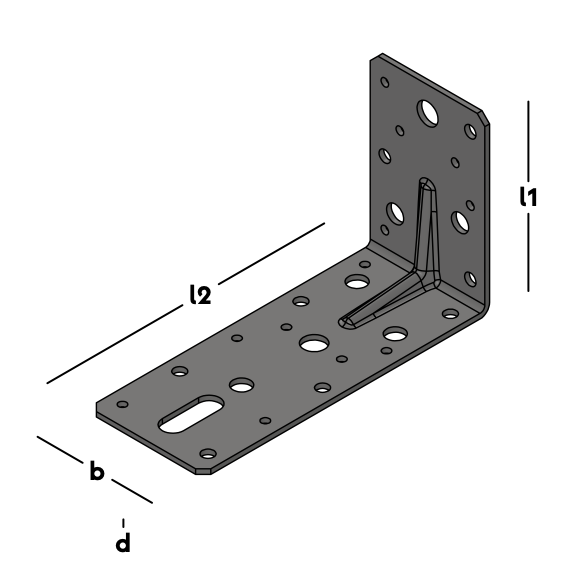

Afmetingen

Hoekanker met ril

Lengte 1 (l1)90 mm
Lengte 2 (l2)150 mm
Breedte (b)60 mm
Dikte (d)2,5 mm
Slobgaten11x30 mm
Gatenpatroon12/4-8/6-5/9-2/11
MateriaalStaal
StaalkwaliteitDX51
OppervlaktebehandelingEPZ-3

Downloads

Tekeningen en modellen in 2D en 3D

Verwerking & toebehoren

1 / 6

Bekijk hier onze montage instructies die je stap voor stap helpen naar een eindresultaat.
