UNI-L-Luftschichtanker

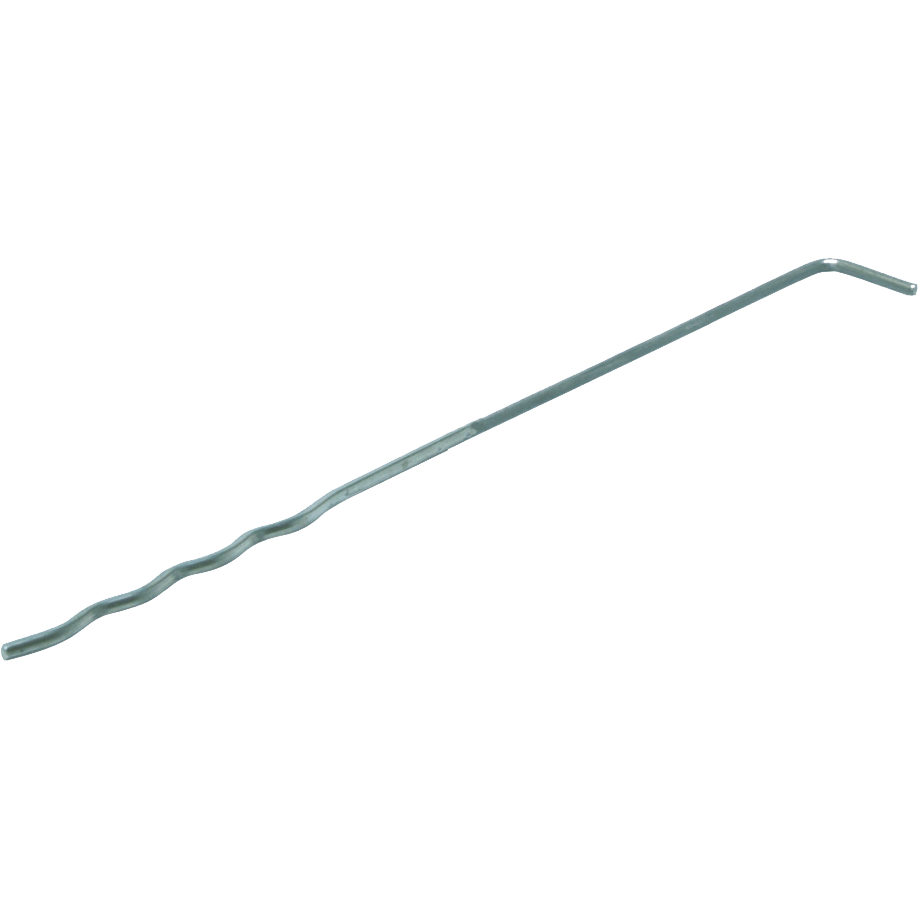

Klassischer Drahtanker in L-Form und Welle für Hintermauerschale in Normalmörtel und Vormauerschale in Normalmörtel. Einbaulänge = Drahtlänge abzügl. 25 mm.

Länge

Durchmesser

Schalenabstand

Umweltklasse

MX 1

MX 4

Material

Stahl

V4A (RVS 316)

Stahlqualität

DX51

W-Nr.: 1.4401-1.4362

Details & Abmessungen

Artikel

Artikelnummer37330

EAN-Code8714318000516

Verpackung

EAN-Code8714318100506

Verpackung250 pro Karton

Länge335 mm

Breite140 mm

Höhe75 mm

Abmessungen

UNI-L-Luftschichtanker

Länge (l)260 mm

Durchmesser3 mm

Schalenabstand145 +/- 15 mm

UmweltklasseMX 4

Haken25 mm

MaterialV4A (RVS 316)

StahlqualitätW-Nr.: 1.4401-1.4362

Downloads

Zeichnungen und Modelle in 2D und 3D

Verarbeitung & Zubehör

1 / 10

Sehen Sie sich hier unsere Montageanleitungen an, die Ihnen Schritt für Schritt zu einem Endergebnis verhelfen.

Sie können die folgenden Produkte verwenden, um das Produkt richtig zu platzieren oder zu bestätigen.

Name	Artikelnummer	Verpackung	Länge	Durchmesser	Schalenabstand	Umweltklasse	Haken	Material	Stahlqualität	Oberflächenbehandlung
UNI-L-Luftschichtanker	37300	250 pro Karton	170 mm	3 mm	55 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37310	250 pro Karton	200 mm	3 mm	85 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37320	250 pro Karton	230 mm	3 mm	115 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37324	250 pro Karton	230 mm	4 mm	115 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37330	250 pro Karton	260 mm	3 mm	145 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37378	250 pro Karton	260 mm	3,6 mm	145 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37334	250 pro Karton	260 mm	4 mm	145 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37335	250 pro Karton	275 mm	3 mm	160 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37336	250 pro Karton	275 mm	4 mm	160 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37340	250 pro Karton	290 mm	3 mm	175 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37380	250 pro Karton	290 mm	3,6 mm	175 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37344	250 pro Karton	290 mm	4 mm	175 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37350	250 pro Karton	320 mm	3 mm	210 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37354	250 pro Karton	320 mm	4 mm	210 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37362	250 pro Karton	290 mm	5 mm	170 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37364	250 pro Karton	320 mm	5 mm	200 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37366	250 pro Karton	350 mm	5 mm	230 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37368	250 pro Karton	400 mm	5 mm	280 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37371	250 pro Karton	140 mm	3,6 mm	25 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37372	250 pro Karton	170 mm	3,6 mm	55 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37374	250 pro Karton	200 mm	3,6 mm	85 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37376	250 pro Karton	230 mm	3,6 mm	115 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker mit Welle	32502	250 pro Karton	170 mm	3,6 mm	55 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32502	1000 pro Karton	170 mm	3,6 mm	55 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32512	250 pro Karton	200 mm	3,6 mm	85 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32522	250 pro Karton	230 mm	3,6 mm	115 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32522	1000 pro Karton	230 mm	3,6 mm	115 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32524	250 pro Karton	230 mm	4 mm	115 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32526	250 pro Karton	230 mm	5 mm	115 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	325320	250 pro Karton	260 mm	3,6 mm	145 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	325320	500 pro Karton	260 mm	3,6 mm	145 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32534	250 pro Karton	260 mm	4 mm	145 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32536	250 pro Karton	260 mm	5 mm	145 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	325420	250 pro Karton	290 mm	3,6 mm	175 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	325420	500 pro Karton	290 mm	3,6 mm	175 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32544	250 pro Karton	290 mm	4 mm	175 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32546	250 pro Karton	290 mm	5 mm	175 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32554	250 pro Karton	320 mm	4 mm	210 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32556	250 pro Karton	320 mm	5 mm	210 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32566	250 pro Karton	350 mm	5 mm	240 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32576	250 pro Karton	400 mm	5 mm	290 +/- 15 mm	-	25 mm	Stahl	DX51
