UNI-L-Luftschichtanker

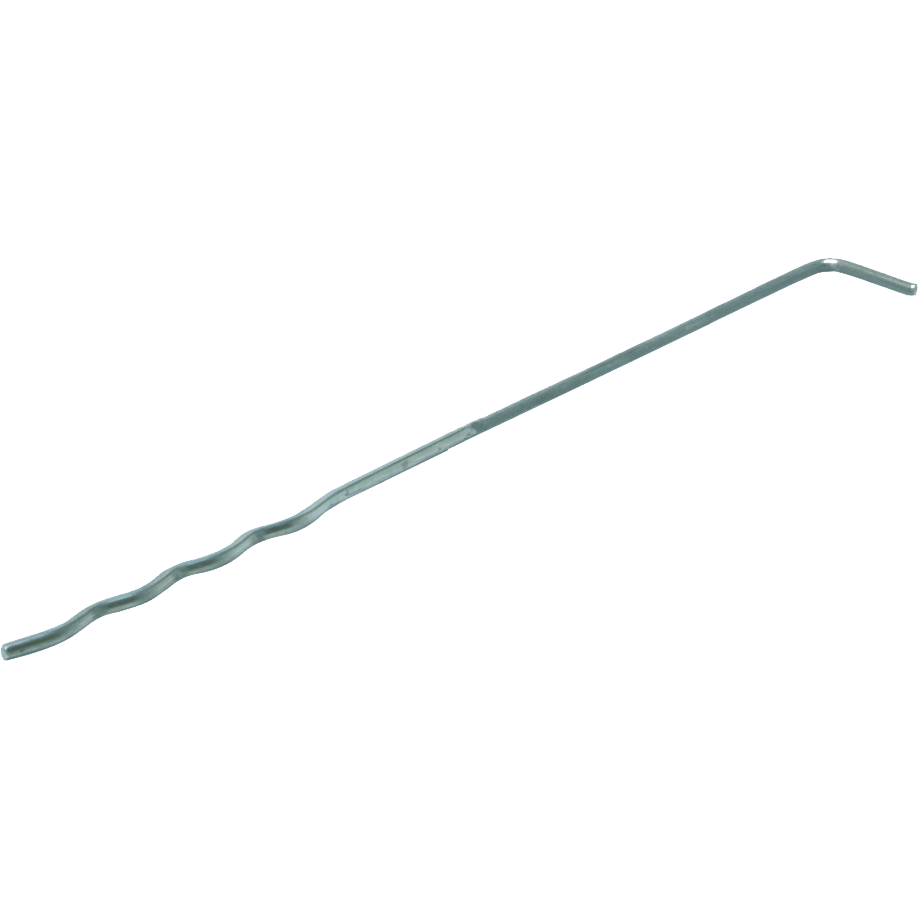

Klassischer Drahtanker in L-Form und Welle für Hintermauerschale in Normalmörtel und Vormauerschale in Normalmörtel. Einbaulänge = Drahtlänge abzügl. 25 mm.

Länge

Durchmesser

Schalenabstand

Umweltklasse

MX 1

MX 4

Material

Stahl

V4A (RVS 316)

Stahlqualität

DX51

W-Nr.: 1.4401-1.4362

Details & Abmessungen

Artikel

Artikelnummer37371

EAN-Code8714318083120

Verpackung

EAN-Code8714318083137

Verpackung250 pro Karton

Länge275 mm

Breite150 mm

Höhe95 mm

Abmessungen

UNI-L-Luftschichtanker

Länge (l)140 mm

Durchmesser3,6 mm

Schalenabstand25 +/- 15 mm

UmweltklasseMX 4

Haken25 mm

MaterialV4A (RVS 316)

StahlqualitätW-Nr.: 1.4401-1.4362

Downloads

Zeichnungen und Modelle in 2D und 3D

Verarbeitung & Zubehör

1 / 10

Sehen Sie sich hier unsere Montageanleitungen an, die Ihnen Schritt für Schritt zu einem Endergebnis verhelfen.

Name	Artikelnummer	Verpackung	Länge	Durchmesser	Schalenabstand	Umweltklasse	Haken	Material	Stahlqualität	Oberflächenbehandlung
UNI-L-Luftschichtanker	37300	250 pro Karton	170 mm	3 mm	55 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37310	250 pro Karton	200 mm	3 mm	85 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37320	250 pro Karton	230 mm	3 mm	115 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37324	250 pro Karton	230 mm	4 mm	115 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37330	250 pro Karton	260 mm	3 mm	145 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37378	250 pro Karton	260 mm	3,6 mm	145 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37334	250 pro Karton	260 mm	4 mm	145 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37335	250 pro Karton	275 mm	3 mm	160 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37336	250 pro Karton	275 mm	4 mm	160 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37340	250 pro Karton	290 mm	3 mm	175 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37380	250 pro Karton	290 mm	3,6 mm	175 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37344	250 pro Karton	290 mm	4 mm	175 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37350	250 pro Karton	320 mm	3 mm	210 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37354	250 pro Karton	320 mm	4 mm	210 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37362	250 pro Karton	290 mm	5 mm	170 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37364	250 pro Karton	320 mm	5 mm	200 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37366	250 pro Karton	350 mm	5 mm	230 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37368	250 pro Karton	400 mm	5 mm	280 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37371	250 pro Karton	140 mm	3,6 mm	25 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37372	250 pro Karton	170 mm	3,6 mm	55 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37374	250 pro Karton	200 mm	3,6 mm	85 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker	37376	250 pro Karton	230 mm	3,6 mm	115 +/- 15 mm	MX 4	25 mm	V4A (RVS 316)	W-Nr.: 1.4401-1.4362	-
UNI-L-Luftschichtanker mit Welle	32502	250 pro Karton	170 mm	3,6 mm	55 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32502	1000 pro Karton	170 mm	3,6 mm	55 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32512	250 pro Karton	200 mm	3,6 mm	85 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32522	250 pro Karton	230 mm	3,6 mm	115 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32522	1000 pro Karton	230 mm	3,6 mm	115 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32524	250 pro Karton	230 mm	4 mm	115 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32526	250 pro Karton	230 mm	5 mm	115 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	325320	250 pro Karton	260 mm	3,6 mm	145 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	325320	500 pro Karton	260 mm	3,6 mm	145 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32534	250 pro Karton	260 mm	4 mm	145 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32536	250 pro Karton	260 mm	5 mm	145 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	325420	250 pro Karton	290 mm	3,6 mm	175 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	325420	500 pro Karton	290 mm	3,6 mm	175 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32544	250 pro Karton	290 mm	4 mm	175 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32546	250 pro Karton	290 mm	5 mm	175 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32554	250 pro Karton	320 mm	4 mm	210 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32556	250 pro Karton	320 mm	5 mm	210 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32566	250 pro Karton	350 mm	5 mm	240 +/- 15 mm	MX 1	25 mm	Stahl	DX51
UNI-L-Luftschichtanker mit Welle	32576	250 pro Karton	400 mm	5 mm	290 +/- 15 mm	-	25 mm	Stahl	DX51
