Metallrandschalung

Höhe

Details & Abmessungen

Artikel

Artikelnummer108200

EAN-Code8714318055189

Verpackung

EAN-Code8714318055189

Verpackung1 Stück

Länge1500 mm

Breite200 mm

Höhe55 mm

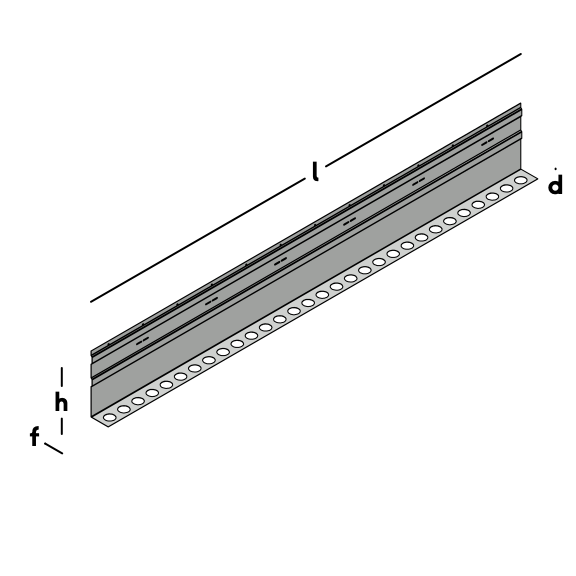

Abmessungen

Metallrandschalung

Länge (l)1500 mm

Dicke (d)0,75 mm

Höhe (h)200 mm

Loche Muster12x4-30x31

Welle2 rillen

Flansch (f)50 mm

MaterialStahl

StahlqualitätDX51

Oberflächenbehandlung SV-1

Downloads

Zeichnungen und Modelle in 2D und 3D

Zertifizierungen, Qualitätszeichen und technische Datenblätter

Technisches Datenblatt

Verarbeitung & Zubehör

1 / 4

Sehen Sie sich hier unsere Montageanleitungen an, die Ihnen Schritt für Schritt zu einem Endergebnis verhelfen.

Sie können die folgenden Produkte verwenden, um das Produkt richtig zu platzieren oder zu bestätigen.

Name	Artikelnummer	Verpackung	Länge	Dicke	Höhe	Loche Muster	Welle	Flansch	Material	Stahlqualität
Metallrandschalung	103150	1 Stück	2000 mm	0,75 mm	150 mm	4x3-4x5-4x7-8x4	2 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103160	1 Stück	2000 mm	0,75 mm	160 mm	4x3-4x5-4x7-8x4	2 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103170	1 Stück	2000 mm	0,75 mm	170 mm	4x3-4x5-4x7-8x4	2 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103180	1 Stück	2000 mm	0,75 mm	180 mm	4x3-4x5-4x7-8x4	2 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103190	1 Stück	2000 mm	0,75 mm	190 mm	4x3-4x5-4x7-8x4	2 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103200	1 Stück	2000 mm	0,75 mm	200 mm	4x3-4x5-4x7-8x4	3 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103210	1 Stück	2000 mm	0,75 mm	210 mm	4x3-4x5-4x7-8x4	3 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103220	1 Stück	2000 mm	0,75 mm	220 mm	4x3-4x5-4x7-8x4	3 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103230	1 Stück	2000 mm	0,75 mm	230 mm	4x3-4x5-4x7-8x4	3 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103240	1 Stück	2000 mm	0,75 mm	240 mm	4x3-4x5-4x7-8x4	3 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103250	1 Stück	2000 mm	0,75 mm	250 mm	4x3-4x5-4x7-8x4	3 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103260	1 Stück	2000 mm	0,75 mm	260 mm	4x3-4x5-4x7-8x4	3 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103270	1 Stück	2000 mm	0,75 mm	270 mm	4x3-4x5-4x7-8x4	3 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103280	1 Stück	2000 mm	0,75 mm	280 mm	4x3-4x5-4x7-8x4	3 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103290	1 Stück	2000 mm	0,75 mm	290 mm	4x3-4x5-4x7-8x4	3 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103300	1 Stück	2000 mm	0,75 mm	300 mm	4x3-4x5-4x7-8x4	3 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103310	1 Stück	2000 mm	0,75 mm	310 mm	4x3-4x5-4x7-8x4	4 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103320	1 Stück	2000 mm	0,75 mm	320 mm	4x3-4x5-4x7-8x4	4 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103330	1 Stück	2000 mm	0,75 mm	330 mm	4x3-4x5-4x7-8x4	4 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103340	1 Stück	2000 mm	0,75 mm	340 mm	4x3-4x5-4x7-8x4	4 wulsten	55 mm	Stahl	DX51
Metallrandschalung	103350	1 Stück	2000 mm	0,75 mm	350 mm	4x3-4x5-4x7-8x4	4 wulsten	55 mm	Stahl	DX51
Metallrandschalung	108200	1 Stück	1500 mm	0,75 mm	200 mm	12x4-30x31	2 rillen	50 mm	Stahl	DX51
Metallrandschalung	108210	1 Stück	1500 mm	0,75 mm	210 mm	12x4-30x31	2 rillen	50 mm	Stahl	DX51
Metallrandschalung	108220	1 Stück	1500 mm	0,75 mm	220 mm	12x4-30x31	2 rillen	50 mm	Stahl	DX51
Metallrandschalung	108230	1 Stück	1500 mm	0,75 mm	230 mm	12x4-30x31	2 rillen	50 mm	Stahl	DX51
Metallrandschalung	108240	1 Stück	1500 mm	0,75 mm	240 mm	12x4-30x31	2 rillen	50 mm	Stahl	DX51
Metallrandschalung	108250	1 Stück	1500 mm	0,75 mm	250 mm	12x4-30x31	2 rillen	50 mm	Stahl	DX51
Metallrandschalung	108260	1 Stück	1500 mm	0,75 mm	260 mm	12x4-30x31	2 rillen	50 mm	Stahl	DX51
Metallrandschalung	108270	1 Stück	1500 mm	0,75 mm	270 mm	12x4-30x31	2 rillen	50 mm	Stahl	DX51
Metallrandschalung	108280	1 Stück	1500 mm	0,75 mm	280 mm	12x4-30x31	2 rillen	50 mm	Stahl	DX51
Metallrandschalung	108290	1 Stück	1500 mm	0,75 mm	290 mm	12x4-30x31	2 rillen	50 mm	Stahl	DX51
Metallrandschalung	108300	1 Stück	1500 mm	0,75 mm	300 mm	12x4-30x31	2 rillen	50 mm	Stahl	DX51
Metallrandschalung	108310	1 Stück	1500 mm	0,75 mm	310 mm	12x4-30x31	2 rillen	50 mm	Stahl	DX51
