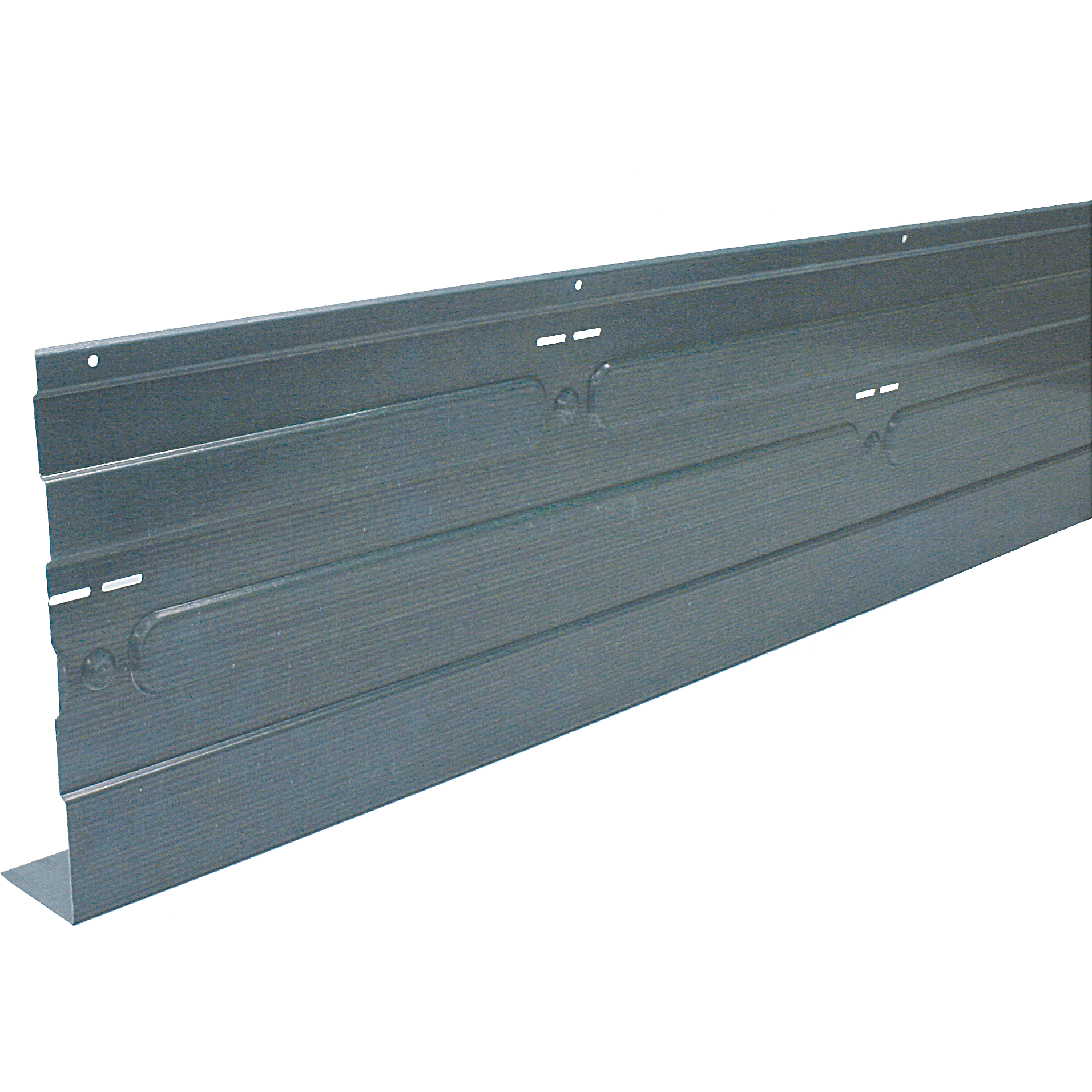

Metallrandschalung

Höhe

Details & Abmessungen

Artikel

Artikelnummer108220

EAN-Code8714318056544

Verpackung

EAN-Code8714318056544

Verpackung1 Stück

Länge1500 mm

Breite220 mm

Höhe60 mm

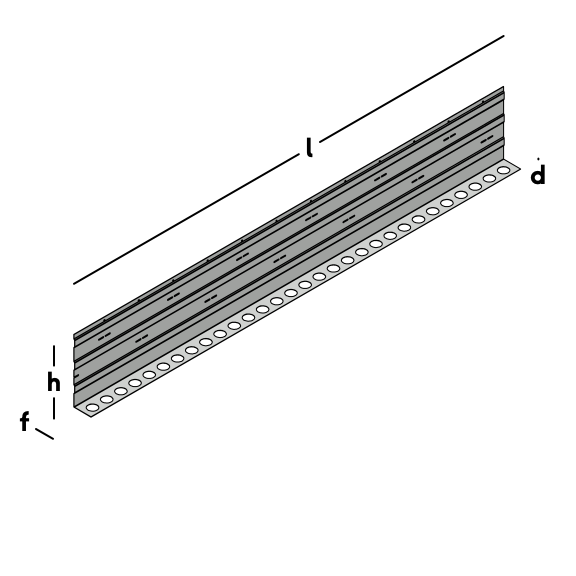

Abmessungen

Metallrandschalung

Länge (l)1500 mm

Dicke (d)0,75 mm

Höhe (h)220 mm

Loche Muster12x4-30x31

Welle2 rillen

Flansch (f)50 mm

MaterialStahl

StahlqualitätDX51

Oberflächenbehandlung SV-1

Downloads

Zeichnungen und Modelle in 2D und 3D

Zertifizierungen, Qualitätszeichen und technische Datenblätter

Technisches Datenblatt

Verarbeitung & Zubehör

1 / 4

Sehen Sie sich hier unsere Montageanleitungen an, die Ihnen Schritt für Schritt zu einem Endergebnis verhelfen.

Sie können die folgenden Produkte verwenden, um das Produkt richtig zu platzieren oder zu bestätigen.

Name	Artikelnummer	Verpackung	Lengte	Dikte	Hoogte	Gatenpatroon	Rillen	Vloerhoogte	Flens	Materiaal	Staalkwaliteit
Metalen randkist	103150	1 Stück	2000 mm	0,75 mm	150 mm	4x3-4x5-4x7-8x4	2 rillen	150 mm	55 mm	Staal	DX51
Metalen randkist	103160	1 Stück	2000 mm	0,75 mm	160 mm	4x3-4x5-4x7-8x4	2 rillen	160 mm	55 mm	Staal	DX51
Metalen randkist	103170	1 Stück	2000 mm	0,75 mm	170 mm	4x3-4x5-4x7-8x4	2 rillen	170 mm	55 mm	Staal	DX51
Metalen randkist	103180	1 Stück	2000 mm	0,75 mm	180 mm	4x3-4x5-4x7-8x4	2 rillen	180 mm	55 mm	Staal	DX51
Metalen randkist	103190	1 Stück	2000 mm	0,75 mm	190 mm	4x3-4x5-4x7-8x4	2 rillen	190 mm	55 mm	Staal	DX51
Metalen randkist	103200	1 Stück	2000 mm	0,75 mm	200 mm	4x3-4x5-4x7-8x4	3 rillen	200 mm	55 mm	Staal	DX51
Metalen randkist	103210	1 Stück	2000 mm	0,75 mm	210 mm	4x3-4x5-4x7-8x4	3 rillen	210 mm	55 mm	Staal	DX51
Metalen randkist	103220	1 Stück	2000 mm	0,75 mm	220 mm	4x3-4x5-4x7-8x4	3 rillen	220 mm	55 mm	Staal	DX51
Metalen randkist	103230	1 Stück	2000 mm	0,75 mm	230 mm	4x3-4x5-4x7-8x4	3 rillen	230 mm	55 mm	Staal	DX51
Metalen randkist	103240	1 Stück	2000 mm	0,75 mm	240 mm	4x3-4x5-4x7-8x4	3 rillen	240 mm	55 mm	Staal	DX51
Metalen randkist	103250	1 Stück	2000 mm	0,75 mm	250 mm	4x3-4x5-4x7-8x4	3 rillen	250 mm	55 mm	Staal	DX51
Metalen randkist	103260	1 Stück	2000 mm	0,75 mm	260 mm	4x3-4x5-4x7-8x4	3 rillen	260 mm	55 mm	Staal	DX51
Metalen randkist	103270	1 Stück	2000 mm	0,75 mm	270 mm	4x3-4x5-4x7-8x4	3 rillen	270 mm	55 mm	Staal	DX51
Metalen randkist	103280	1 Stück	2000 mm	0,75 mm	280 mm	4x3-4x5-4x7-8x4	3 rillen	280 mm	55 mm	Staal	DX51
Metalen randkist	103290	1 Stück	2000 mm	0,75 mm	290 mm	4x3-4x5-4x7-8x4	3 rillen	290 mm	55 mm	Staal	DX51
Metalen randkist	103300	1 Stück	2000 mm	0,75 mm	300 mm	4x3-4x5-4x7-8x4	3 rillen	300 mm	55 mm	Staal	DX51
Metalen randkist	103310	1 Stück	2000 mm	0,75 mm	310 mm	4x3-4x5-4x7-8x4	4 rillen	310 mm	55 mm	Staal	DX51
Metalen randkist	103320	1 Stück	2000 mm	0,75 mm	320 mm	4x3-4x5-4x7-8x4	4 rillen	320 mm	55 mm	Staal	DX51
Metalen randkist	103330	1 Stück	2000 mm	0,75 mm	330 mm	4x3-4x5-4x7-8x4	4 rillen	330 mm	55 mm	Staal	DX51
Metalen randkist	103340	1 Stück	2000 mm	0,75 mm	340 mm	4x3-4x5-4x7-8x4	4 rillen	340 mm	55 mm	Staal	DX51
Metalen randkist	103350	1 Stück	2000 mm	0,75 mm	350 mm	4x3-4x5-4x7-8x4	4 rillen	350 mm	55 mm	Staal	DX51
Metalen randkist	108200	1 Stück	1500 mm	0,75 mm	200 mm	12x4-30x31	2 rillen	200 mm	50 mm	Staal	DX51
Metalen randkist	108210	1 Stück	1500 mm	0,75 mm	210 mm	12x4-30x31	2 rillen	210 mm	50 mm	Staal	DX51
Metalen randkist	108220	1 Stück	1500 mm	0,75 mm	220 mm	12x4-30x31	2 rillen	220 mm	50 mm	Staal	DX51
Metalen randkist	108230	1 Stück	1500 mm	0,75 mm	230 mm	12x4-30x31	2 rillen	230 mm	50 mm	Staal	DX51
Metalen randkist	108240	1 Stück	1500 mm	0,75 mm	240 mm	12x4-30x31	2 rillen	240 mm	50 mm	Staal	DX51
Metalen randkist	108250	1 Stück	1500 mm	0,75 mm	250 mm	12x4-30x31	2 rillen	250 mm	50 mm	Staal	DX51
Metalen randkist	108260	1 Stück	1500 mm	0,75 mm	260 mm	12x4-30x31	2 rillen	260 mm	50 mm	Staal	DX51
Metalen randkist	108270	1 Stück	1500 mm	0,75 mm	270 mm	12x4-30x31	2 rillen	270 mm	50 mm	Staal	DX51
Metalen randkist	108280	1 Stück	1500 mm	0,75 mm	280 mm	12x4-30x31	2 rillen	280 mm	50 mm	Staal	DX51
Metalen randkist	108290	1 Stück	1500 mm	0,75 mm	290 mm	12x4-30x31	2 rillen	290 mm	50 mm	Staal	DX51
Metalen randkist	108300	1 Stück	1500 mm	0,75 mm	300 mm	12x4-30x31	2 rillen	300 mm	50 mm	Staal	DX51
Metalen randkist	108310	1 Stück	1500 mm	0,75 mm	310 mm	12x4-30x31	2 rillen	310 mm	50 mm	Staal	DX51
