Butée de portail standard

Support d'arrêt de porte, modèle triangulaire. Convient pour un montage sur le mur extérieur afin de bloquer une porte qui s'ouvre vers l'extérieur. Comprend un amortisseur de porte et un crochet de sécurité.

Longueur 1

Longueur 2

Largeur

30 mm

40 mm

50 mm

Épaisseur

4 mm

5 mm

8 mm

Matériau

Acier

RVS 304

Qualité de l'acier

S235

S350

W-Nr.: 1.4301

Traitement de surface

Détails & dimensions

Article

Numéro d'article74463

Code EAN8714318007461

Emballage

Code EAN8714318007461

Emballage1 pièce

Longueur280 mm

Largeur250 mm

Hauteur40 mm

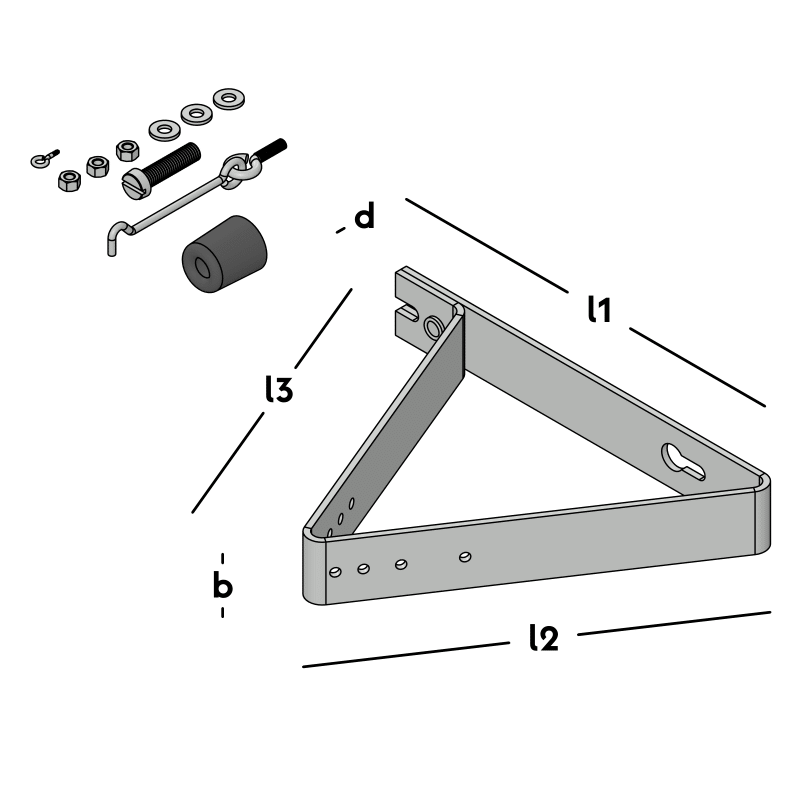

Dimensions

Butée de portail standard

Longueur 1 (l1)275 mm

Longueur 2 (l2)250 mm

Largeur (b)40 mm

Épaisseur (d)4 mm

Tampon35x30x27

Motif de trou7/6

Longueur 3 (l3) (l3)220 mm

Pièces jointesIncl. Tampon 1x, 1 crochet vent mis 304 ou EV

MatériauAcier

Qualité de l'acierS235

Traitement de surface TV-3

Téléchargements

Dessins et modèles en 2D et 3D

Traitement & accessoires

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Longueur 1	Longueur 2	Largeur	Épaisseur	Hauteur	Tampon	Motif de trou	Longueur 3 (l3)	Entre Taille	Pièces jointes	Matériau	Qualité de l'acier	Traitement de surface
Butée de portail standard	72463	1 pièce	275 mm	250 mm	40 mm	4 mm	-	35x30x27	7/6	220 mm	-	Incl. Tampon 1x, 1 crochet vent mis 304 ou EV	RVS 304	W-Nr.: 1.4301	-
Butée de portail en équerre	72464	1 pièce	275 mm	250 mm	40 mm	4 mm	-	35x30x27	6/6	330 mm	-	Incl. Tampon 1x, 1 crochet vent mis 304 ou EV	RVS 304	W-Nr.: 1.4301	-
Butée de portail petit	73457	1 pièce	82 mm	120 mm	40 mm	4 mm	-	35x30x27	7/6	55 mm	120 mm	Incl. Tampon 1x, 1 crochet vent mis EV	Acier	S235
Butée de portail petit	73458	1 pièce	82 mm	120 mm	50 mm	4 mm	-	35x30x27	7/6	55 mm	-	Incl. Tampon 1x, 1 crochet vent mis EV	Acier	S350
Butée de portail ouverte	73460	1 pièce	150 mm	60 mm	30 mm	5 mm	-	35x30x27	2/5-1/10	230 mm	145 mm	Incl. Tampon 1x, 1 crochet vent mis 304 ou EV	Acier	S235
Butée de portail plat	73480	1 pièce	280 mm	215 mm	40 mm	8 mm	50 mm	35x30x27	2/6,5-2/9	60 mm	-	Incl. Tampon 1x, 1 crochet vent mis 304 ou EV	Acier	S235
Butée de portail lourd	73860	1 pièce	100 mm	250 mm	50 mm	8 mm	-	35x30x27	3/6,5	240 mm	-	Incl. Tampon 1x, 1 crochet vent mis 304 ou EV	Acier	S235
Butée de portail standard	74463	1 pièce	275 mm	250 mm	40 mm	4 mm	-	35x30x27	7/6	220 mm	-	Incl. Tampon 1x, 1 crochet vent mis 304 ou EV	Acier	S235
Butée de portail standard	744635	1 pièce	275 mm	250 mm	50 mm	4 mm	-	35x30x27	7/6	220 mm	-	Incl. Tampon 1x, 1 crochet vent mis 304 ou EV	Acier	S350
Butée de portail en équerre	74464	1 pièce	275 mm	250 mm	40 mm	4 mm	-	35x30x27	6/6	330 mm	-	Incl. Tampon 1x, 1 crochet vent mis 304 ou EV	Acier	S235
Butée de portail	744645	1 pièce	275 mm	250 mm	50 mm	4 mm	-	35x30x27	6/6	330 mm	-	Incl. Tampon 1x, 1 crochet vent mis 304 ou EV	Acier	S350
Butée de portail standard	74953	1 pièce	275 mm	250 mm	40 mm	4 mm	-	35x30x27	7/6	220 mm	-	Incl. Tampon 1x, 1 crochet vent mis 304 ou EV	Acier	S350
Butée de portail en équerre	74954	1 pièce	275 mm	250 mm	40 mm	4 mm	-	35x30x27	6/6	330 mm	-	Incl. Tampon 1x, 1 crochet vent mis 304 ou EV	Acier	S350
