Gond sur platine

Goupille Ø 18mm équipée d'une plaque de fond avec des trous de fixation. À utiliser en combinaison avec un levier de pouce.

Largeur

33 mm

38 mm

Épaisseur

4 mm

5 mm

Hauteur

95 mm

117 mm

Détails & dimensions

Numéro d'article41884

Code EAN8714318070298

Code EAN8714318070281

Emballage50 par boîte

Longueur330 mm

Largeur255 mm

Hauteur85 mm

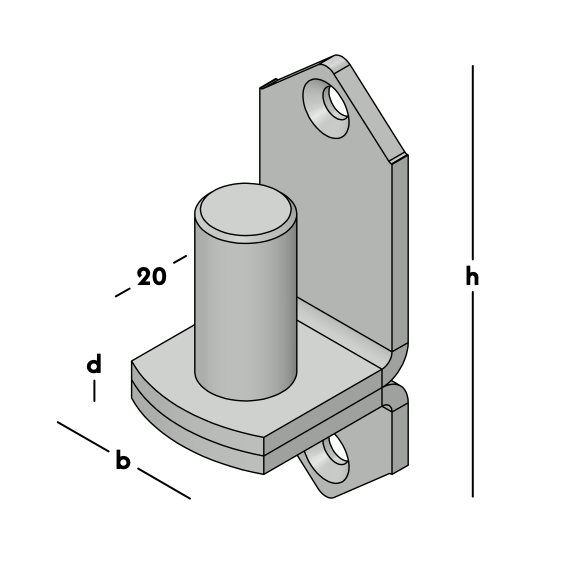

Largeur (b)33 mm

Épaisseur (d)4 mm

Hauteur (h)95 mm

Motif de trou2/6,5

Plaque arrière30x95 mm

Penne tailleØ18x35

MatériauAcier

Qualité de l'acierDX51

Traitement de surface EV-2

Dessins et modèles en 2D et 3D

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Largeur	Épaisseur	Hauteur	Motif de trou	Plaque arrière	Penne taille	Matériau	Qualité de l'acier	Traitement de surface
Gond sur platine	41884	50 par boîte	33 mm	4 mm	95 mm	2/6,5	30x95 mm	Ø18x35	Acier	DX51
Gond sur platine	41888	50 par boîte	38 mm	5 mm	117 mm	6/7	38x117 mm	Ø18x35	Acier	DX51
