Gond sur platine (adjustable)

Goupille réglable sur une plaque arrière avec des trous de fixation. À utiliser en combinaison d'un levier de pouce.

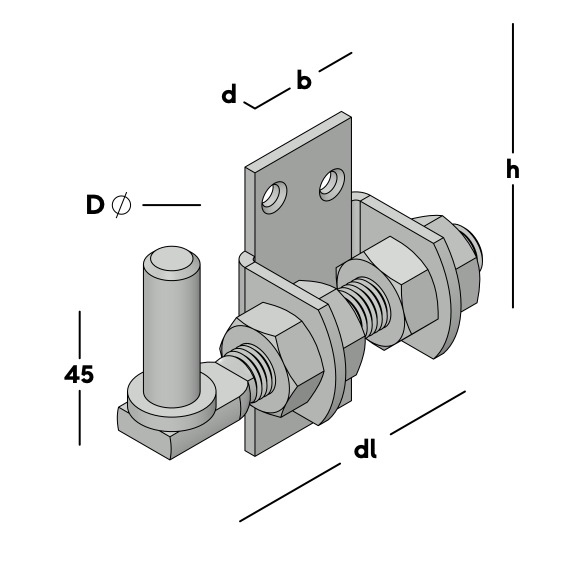

Détails & dimensions

Numéro d'article49440

Code EAN8714318055998

Code EAN8714318055998

Emballage1 pièce

Longueur130 mm

Largeur100 mm

Hauteur45 mm

Longueur (l)125 mm

Longueur de filetage (dl)90 mm

Motif de trou4/6

Filetage métrique (M)16 M

Plaque arrière38x96 mm

Penne tailleØ16x45

Pièces jointesy compris 4 écrous M16

MatériauAcier

Qualité de l'acierS235

Traitement de surface TV-3

Dessins et modèles en 2D et 3D

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Longueur	Longueur de filetage	Motif de trou	Filetage métrique	Plaque arrière	Penne taille	Pièces jointes	Matériau	Qualité de l'acier	Traitement de surface
Gond sur platine (adjustable)	49440	1 pièce	125 mm	90 mm	4/6	16 M	38x96 mm	Ø16x45	y compris 4 écrous M16	Acier	S235
Gond sur platine (adjustable)	49445	1 pièce	125 mm	90 mm	4/7,5	16 M	40x126 mm	Ø16x45	-	Acier	S235
