Retour à l'aperçu

Poignée de conception classique pour la fixation à charnière des portails et des portes. Équipée de trous carrés (boulons de serrage). À utiliser en combinaison avec un pouce Ø16mm.

Longueur

Largeur

40 mm

45 mm

Épaisseur

4 mm

5 mm

6 mm

Trou à fente

Matériau

Acier

RVS 304

Qualité de l'acier

S235

S315

W-Nr.:1.4307

Traitement de surface

EPZ-3

EV-2

TV-3

Détails & dimensions

Article

Numéro d'article42824

Code EAN8714318070908

Emballage

Code EAN8714318070908

Emballage1 pièce

Longueur600 mm

Largeur80 mm

Hauteur30 mm

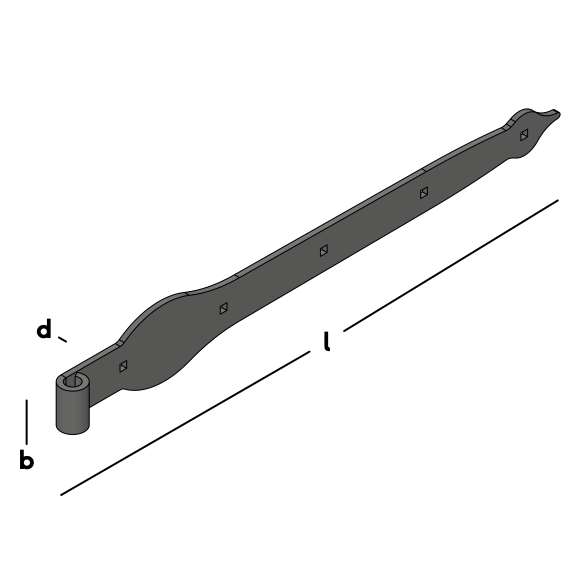

Dimensions

Longueur (l)600 mm

Largeur (b)45 mm

Épaisseur (d)6 mm

Trou à fente5/8x8 mm

Trou carré5/8x8 mm

Pour gond ØØ16 mm

MatériauAcier

Qualité de l'acierS235

Traitement de surface EPZ-3

Téléchargements

Dessins et modèles en 2D et 3D

Traitement & accessoires

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Longueur	Largeur	Épaisseur	Trou à fente	Motif de trou	Trou carré	Pour gond Ø	Matériau	Qualité de l'acier	Traitement de surface
Penture à trous carrés Ø16	422605	10 par lot	300 mm	40 mm	4 mm	3/9x9 mm	-	3/9x9 mm	Ø16 mm	RVS 304	W-Nr.:1.4307	-
Penture à trous carrés Ø16	422607	10 par lot	400 mm	40 mm	4 mm	4/9x9 mm	-	4/9x9 mm	Ø16 mm	RVS 304	W-Nr.:1.4307	-
Penture à trous carrés Ø16	422609	10 par lot	500 mm	40 mm	4 mm	4/9x9 mm	-	5/9x9 mm	Ø16 mm	RVS 304	W-Nr.:1.4307	-
Penture à trous carrés Ø16	422611	10 par lot	600 mm	40 mm	4 mm	4/9x9 mm	-	5/9x9 mm	Ø16 mm	RVS 304	W-Nr.:1.4307	-
Penture à trous carrés Ø16	422615	10 par lot	800 mm	40 mm	4 mm	5/9x9 mm	-	5/9x9 mm	Ø16 mm	RVS 304	W-Nr.:1.4307	-
Penture de volet battant penne Ø16	424040	10 par lot	250 mm	40 mm	5 mm	1/9x9 mm	1/9	-	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	424050	10 par lot	300 mm	40 mm	5 mm	2/9x9 mm	1/9	2/9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	424070	10 par lot	400 mm	40 mm	5 mm	2/9x9 mm	2/9	2/9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	424080	10 par lot	500 mm	40 mm	5 mm	1/9x9 mm	3/9	2/9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	424090	10 par lot	500 mm	45 mm	6 mm	9x9 mm	3/9	9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	424100	10 par lot	600 mm	40 mm	5 mm	2/9x9 mm	3/9	2/9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	424110	10 par lot	600 mm	45 mm	6 mm	1/9x9 mm	3/9	9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	424120	10 par lot	700 mm	45 mm	5 mm	9x9 mm	5/9	9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	424130	10 par lot	700 mm	45 mm	6 mm	9x9 mm	5/9	9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	42415	10 par lot	800 mm	45 mm	6 mm	9x9 mm	6/9	9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	42417	10 par lot	900 mm	45 mm	6 mm	9x9 mm	6/9	9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	42419	10 par lot	1000 mm	45 mm	6 mm	1/9x9 mm	5/9	9x9 mm	Ø16 mm	Acier	S315
Penture à trous carrés Ø16	42805	10 par boîte	300 mm	40 mm	5 mm	3/9x9 mm	-	3/9x9 mm	Ø16 mm	Acier	S315
Penture à trous carrés Ø16	42807	10 par boîte	400 mm	40 mm	5 mm	4/9x9 mm	-	4/9x9 mm	Ø16 mm	Acier	S315
Penture à trous carrés Ø16	42809	10 par boîte	500 mm	40 mm	5 mm	5/9x9 mm	-	5/9x9 mm	Ø16 mm	Acier	S315
Penture à trous carrés Ø16	42815	10 par boîte	800 mm	45 mm	6 mm	5/9x9 mm	-	7/9x9 mm	Ø16 mm	Acier	S315
Penture à trous carrés Ø16	42811	10 par boîte	600 mm	45 mm	6 mm	4/9x9 mm	-	5/9x9 mm	Ø16 mm	Acier	S315
Penture à trous carrés Ø16	42819	1 pièce	1000 mm	45 mm	6 mm	6/9x9 mm	-	8/9x9 mm	Ø16 mm	Acier	S315
Penture à trous carrés Ø16	42823	1 pièce	1200 mm	45 mm	6 mm	6/9x9 mm	-	6/9x9 mm	Ø16 mm	Acier	S235
	42824	1 pièce	600 mm	45 mm	6 mm	5/8x8 mm	-	5/8x8 mm	Ø16 mm	Acier	S235
	42825	1 pièce	800 mm	45 mm	6 mm	6/8x8 mm	-	6/8x8 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	42505	10 par lot	300 mm	40 mm	5 mm	9x9 mm	2/9	9x9 mm	Ø16 mm	Acier	S315
Penture de volet battant penne Ø16	42507	10 par lot	400 mm	40 mm	5 mm	1/9x9 mm	2/9	9x9 mm	Ø16 mm	Acier	S315
Penture de volet battant penne Ø16	42509	10 par lot	500 mm	45 mm	6 mm	1/9x9 mm	3/9	9x9 mm	Ø16 mm	Acier	S315
Penture de volet battant penne Ø16	42511	10 par lot	600 mm	45 mm	6 mm	9x9 mm	4/9	9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	42513	10 par lot	700 mm	45 mm	6 mm	9x9 mm	5/9	9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	42515	10 par lot	800 mm	45 mm	6 mm	9x9 mm	6/9	9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	42517	10 par lot	900 mm	45 mm	6 mm	1/9x9 mm	5/9	9x9 mm	Ø16 mm	Acier	S315
Penture de volet battant penne Ø16	42519	10 par lot	1000 mm	45 mm	6 mm	9x9 mm	7/9	9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	42520	10 par lot	1200 mm	45 mm	6 mm	9x9 mm	5/9	9x9 mm	Ø16 mm	Acier	S235
Penture de volet battant penne Ø16	42423	10 par lot	1200 mm	45 mm	6 mm	1/9x9 mm	5/9	9x9 mm	Ø16 mm	Acier	S315
Penture à trous carrés Ø16	424407	10 par lot	400 mm	40 mm	5 mm	4/9x9 mm	-	4/9x9 mm	Ø16 mm	Acier	S315
Penture à trous carrés Ø16	424409	10 par lot	500 mm	40 mm	5 mm	5/9x9 mm	-	5/9x9 mm	Ø16 mm	Acier	S315
Penture à trous carrés Ø16	424411	10 par lot	600 mm	45 mm	6 mm	5/9x9 mm	-	5/9x9 mm	Ø16 mm	Acier	S235
Penture à trous carrés Ø16	424415	10 par lot	800 mm	45 mm	6 mm	7/9x9 mm	-	7/9x9 mm	Ø16 mm	Acier	S235
Penture à trous carrés Ø16	424419	10 par lot	1000 mm	45 mm	6 mm	6/9x9 mm	-	8/9x9 mm	Ø16 mm	Acier	S315
Penture à trous carrés Ø16	424423	10 par lot	1200 mm	45 mm	6 mm	6/9x9 mm	-	6/9x9 mm	Ø16 mm	Acier	S315
