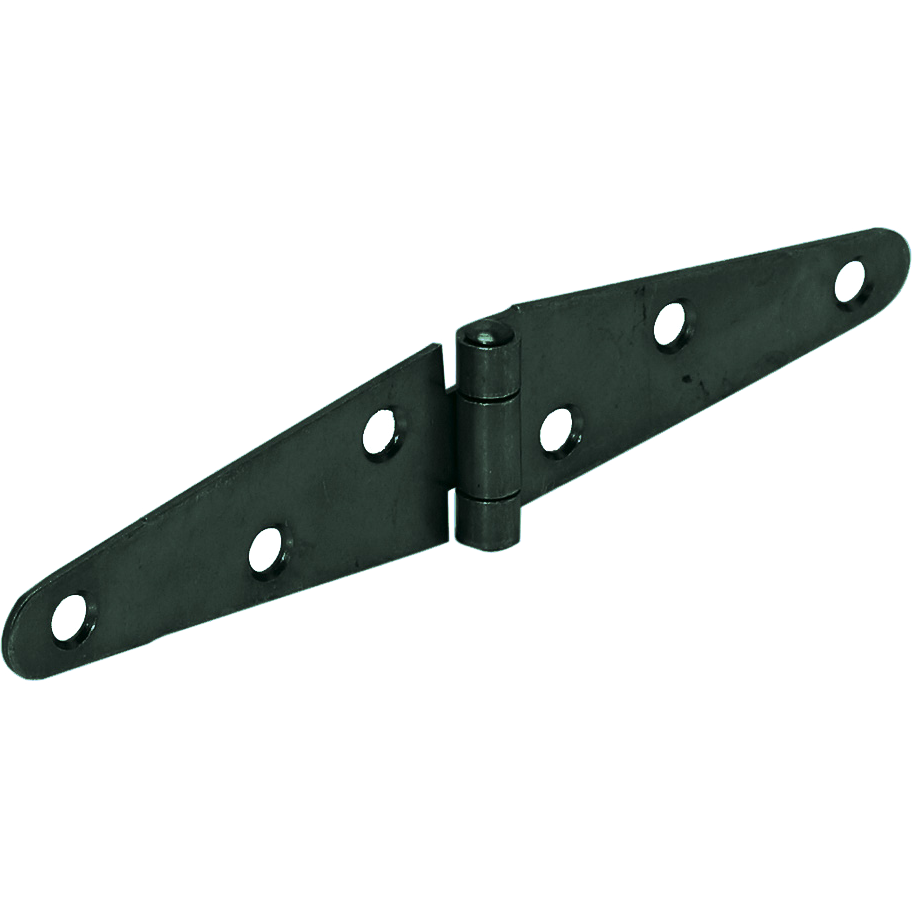

Penture double

Charnière à battant étendu des deux côtés.

Longueur 1

Longueur 2

Largeur

Épaisseur

Traitement de surface

EPZ-3

EV-2

Détails & dimensions

Numéro d'article40177

Code EAN8714318064709

Code EAN8714318064716

Emballage10 par boîte

Longueur220 mm

Largeur180 mm

Hauteur80 mm

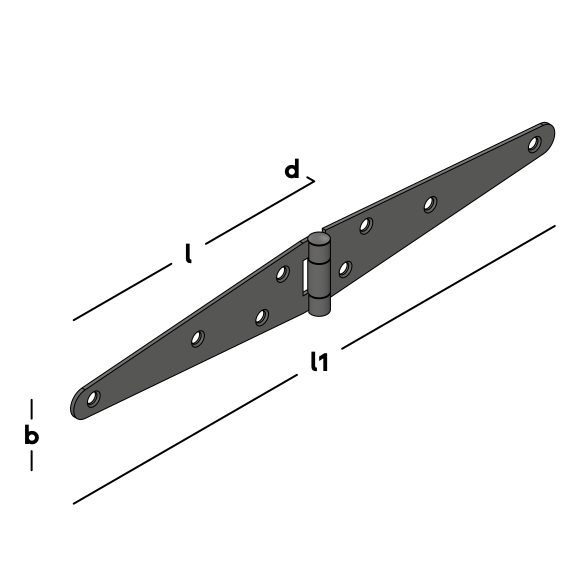

Longueur 1 (l1)300 mm

Longueur 2 (l2)150 mm

Largeur (b)38 mm

Épaisseur (d)2 mm

Motif de trou8/6

MatériauAcier

Qualité de l'acierDX51

Traitement de surface EPZ-3

Dessins et modèles en 2D et 3D

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Longueur 1	Longueur 2	Largeur	Épaisseur	Motif de trou	Matériau	Qualité de l'acier
Penture double	40102	10 par boîte	150 mm	75 mm	27 mm	1,5 mm	6/5,5	Acier	DX51
Penture double	40103	10 par boîte	200 mm	100 mm	30 mm	1,75 mm	6/5,5	Acier	DX51
Penture double	40105	10 par boîte	250 mm	125 mm	34 mm	2 mm	8/6	Acier	DX51
Penture double	40107	10 par boîte	300 mm	150 mm	38 mm	2 mm	8/6	Acier	DX51
	40108	10 par boîte	300 mm	150 mm	50 mm	2 mm	8/6	Acier	DX51

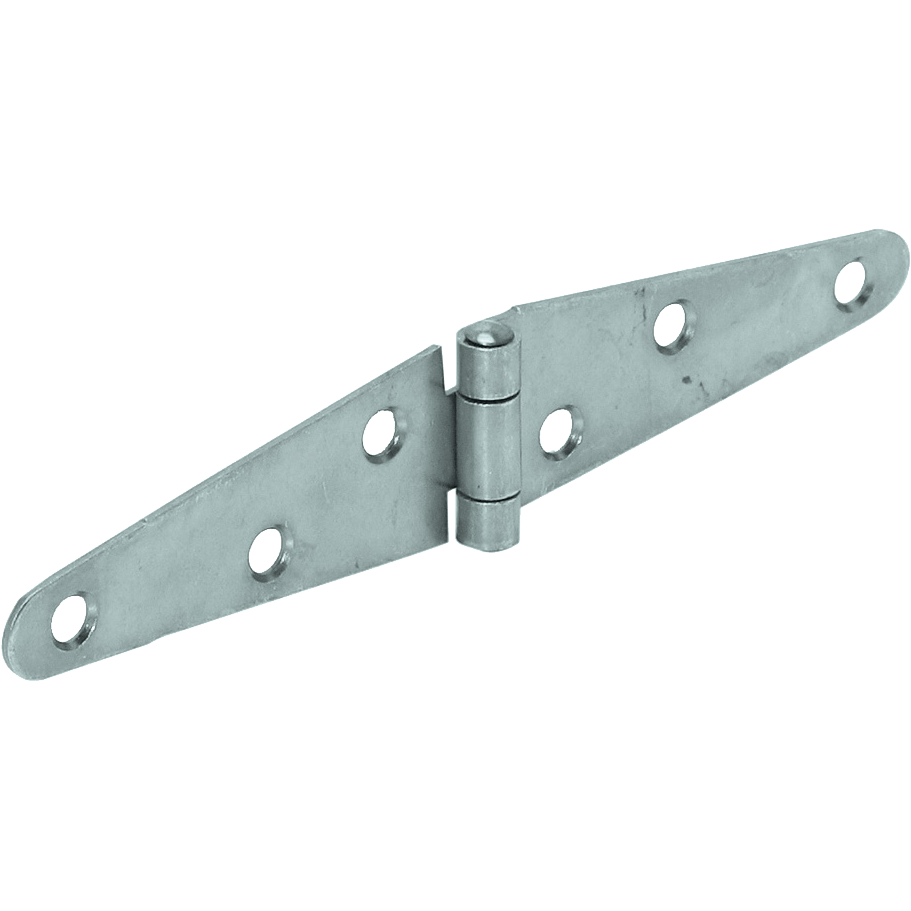

Penture double	40109	10 par boîte	400 mm	200 mm	44 mm	2 mm	8/7	Acier	DX51
Penture double	40110	10 par boîte	500 mm	250 mm	50 mm	2 mm	8/7	Acier	DX51
	40111	10 par boîte	500 mm	500 mm	54 mm	2,5 mm	8/4,5	Acier	DX51
Penture double	40172	10 par boîte	150 mm	75 mm	27 mm	1,5 mm	6/5,5	Acier	DX51
Penture double	40173	10 par boîte	200 mm	100 mm	30 mm	1,5 mm	6/5,5	Acier	DX51
Penture double	40175	10 par boîte	250 mm	125 mm	34 mm	2 mm	8/6	Acier	DX51
Penture double	40177	10 par boîte	300 mm	150 mm	38 mm	2 mm	8/6	Acier	DX51
Penture double	40179	10 par boîte	400 mm	200 mm	44 mm	2 mm	8/7	Acier	DX51
Penture double	40180	10 par boîte	500 mm	250 mm	50 mm	2 mm	8/7	Acier	DX51
