Équerre "fermé"

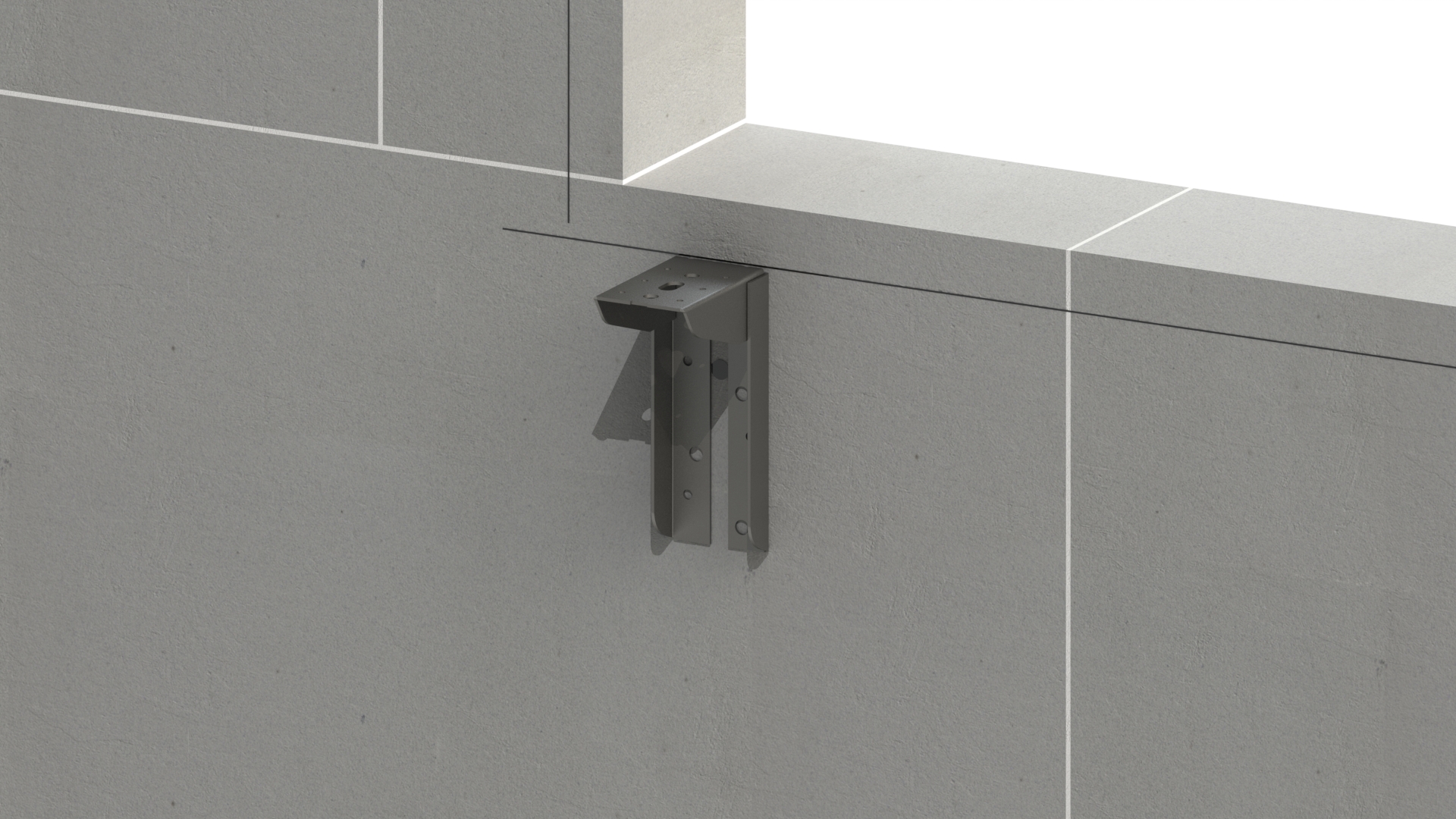

Ancrage d'angle avec côtés transformés offrant une résistance supplémentaire. Convient pour l'ancrage de châssis de fenêtre lourds. Doté d'une fente pour un réglage optimal.

Trou à fente

11x20-12x40 dicht mm

11x20-12x135 open mm

Détails & dimensions

Article

Numéro d'article073096

Code EAN8714318023287

Emballage

Code EAN8714318127244

Emballage25 par boîte

Longueur405 mm

Largeur305 mm

Hauteur156 mm

Dimensions

Équerre "fermé"

Longueur 1 (l1)100 mm

Longueur 2 (l2)170 mm

Largeur (b)65 mm

Épaisseur (d)2 mm

Trou à fente11x20-12x40 dicht mm

Motif de trou6/4-3/6-6/9-2/13

TaperB

MatériauAcier

Qualité de l'acierDX51

Traitement de surface SV-2

Téléchargements

Dessins et modèles en 2D et 3D

Certifications, marques de qualité et fiches techniques

Fiche Technique

Traitement & accessoires

1 / 8

Consultez nos instructions de montage ici qui vous aideront pas à pas à obtenir un résultat final.

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Longueur 1	Longueur 2	Largeur	Épaisseur	Trou à fente	Motif de trou	Taper	Matériau	Qualité de l'acier	Traitement de surface
Équerre "fermé"	073096	25 par boîte	100 mm	170 mm	65 mm	2 mm	11x20-12x40 dicht mm	6/4-3/6-6/9-2/13	B	Acier	DX51
Équerre "ouvert"	073095	25 par boîte	100 mm	170 mm	65 mm	2 mm	11x20-12x135 open mm	6/4-3/6-6/9	A	Acier	DX51
