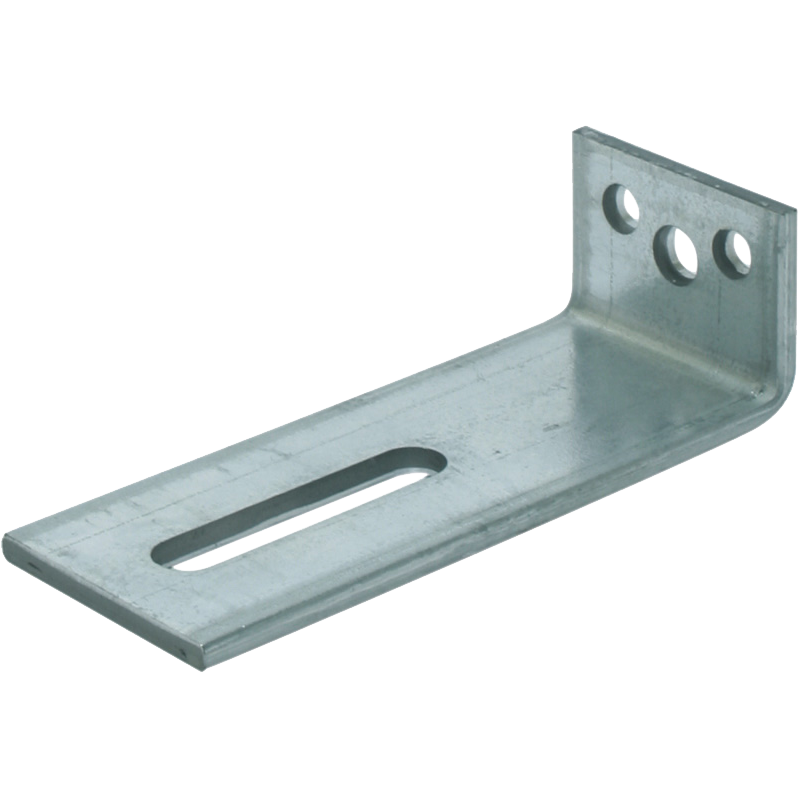

Équerre forte

Ancrage d'angle à usage intensif utilisé principalement pour le montage d'éléments et de cadres avec une latte creuse étroite exposée à de fortes charges de vent. Grâce au trou oblong, les ancrages d'angle sont faciles à ajuster.

Longueur 1

Longueur 2

Largeur

Épaisseur

Trou à fente

Qualité de l'acier

Traitement de surface

Détails & dimensions

Article

Numéro d'article0756647

Code EAN8714318035341

Emballage

Code EAN8714318035358

Emballage30 par sac

Longueur350 mm

Largeur400 mm

Hauteur120 mm

Dimensions

Équerre forte

Longueur 1 (l1)40 mm

Longueur 2 (l2)150 mm

Largeur (b)60 mm

Épaisseur (d)6 mm

Trou à fente17x70 mm

Motif de trou2/9-1/11

MatériauAcier

Qualité de l'acierDX51

Traitement de surface SV-2

Téléchargements

Dessins et modèles en 2D et 3D

Traitement & accessoires

1 / 12

Consultez nos instructions de montage ici qui vous aideront pas à pas à obtenir un résultat final.

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Longueur 1	Longueur 2	Largeur	Épaisseur	Trou à fente	Motif de trou	Matériau	Qualité de l'acier
Équerre forte	07241	25 par boîte	55 mm	105 mm	50 mm	5 mm	13x40 mm	4/6,5-1/11	Acier	DX51
Équerre forte	07242	50 par boîte	55 mm	80 mm	40 mm	4 mm	9x30 mm	2/6,5-1/9	Acier	S350
Équerre forte	07243	50 par boîte	30 mm	100 mm	60 mm	4 mm	13x40 mm	8/5,5	Acier	S350
Équerre forte	072455	25 par boîte	60 mm	60 mm	60 mm	5 mm	4/9x25 mm	-	Acier	DX51
Équerre forte	07246	25 par boîte	65 mm	105 mm	60 mm	4 mm	13x40 mm	10/5,5-1/9	Acier	S350
Équerre forte	07247	25 par boîte	65 mm	155 mm	60 mm	4 mm	13x40 mm	13/5,5-2/9	Acier	S350
Équerre forte	074460	25 par boîte	40 mm	115 mm	60 mm	5 mm	2/9x20 mm	3/9	Acier	S235
Équerre forte	0756643	30 par sac	40 mm	120 mm	60 mm	6 mm	13x65 mm	2/9-1/11	Acier	DX51
Équerre forte	0756646	30 par sac	40 mm	150 mm	60 mm	6 mm	13x65 mm	2/9-1/11	Acier	DX51
Équerre forte	0756647	30 par sac	40 mm	150 mm	60 mm	6 mm	17x70 mm	2/9-1/11	Acier	DX51
Équerre forte	0756666	30 par sac	60 mm	100 mm	60 mm	6 mm	13x65 mm	2/9-1/11	Acier	DX51
Équerre forte	0756656	10 par lot	50 mm	150 mm	110 mm	6 mm	13x65 mm	3/11	Acier	S350
Équerre forte	0756667	30 par sac	60 mm	100 mm	60 mm	6 mm	17x70 mm	2/9-1/11	Acier	DX51
Équerre forte	0756676	30 par sac	70 mm	120 mm	60 mm	6 mm	13x65 mm	2/9-1/11	Acier	DX51
Équerre forte	0756677	30 par sac	70 mm	120 mm	60 mm	6 mm	17x70 mm	2/9-1/11	Acier	DX51
Équerre forte	0756696	30 par sac	90 mm	100 mm	60 mm	6 mm	13x65 mm	2/9-1/11	Acier	DX51
Équerre forte	0756697	30 par sac	90 mm	100 mm	60 mm	6 mm	17x70 mm	2/9-1/11	Acier	DX51
Équerre forte	0758546	25 par sac	40 mm	150 mm	50 mm	8 mm	13x65 mm	1/11	Acier	S315
Équerre forte	0758566	25 par sac	60 mm	100 mm	50 mm	8 mm	13x65 mm	2/9-1/11	Acier	S315
Équerre forte	0758576	25 par sac	70 mm	120 mm	50 mm	8 mm	13x65 mm	2/9-1/11	Acier	S315
Équerre forte	0758746	25 par sac	40 mm	150 mm	70 mm	8 mm	13x65 mm	2/9-1/11	Acier	S315
Équerre forte	07587460	25 par sac	40 mm	150 mm	70 mm	8 mm	13x65 mm	2/9-1/11	Acier	S315
Équerre forte	0758747	25 par sac	40 mm	150 mm	70 mm	8 mm	17x70 mm	2/9-1/11	Acier	S315
Équerre forte	0758766	25 par sac	60 mm	100 mm	70 mm	8 mm	13x65 mm	2/9-1/11	Acier	S315
