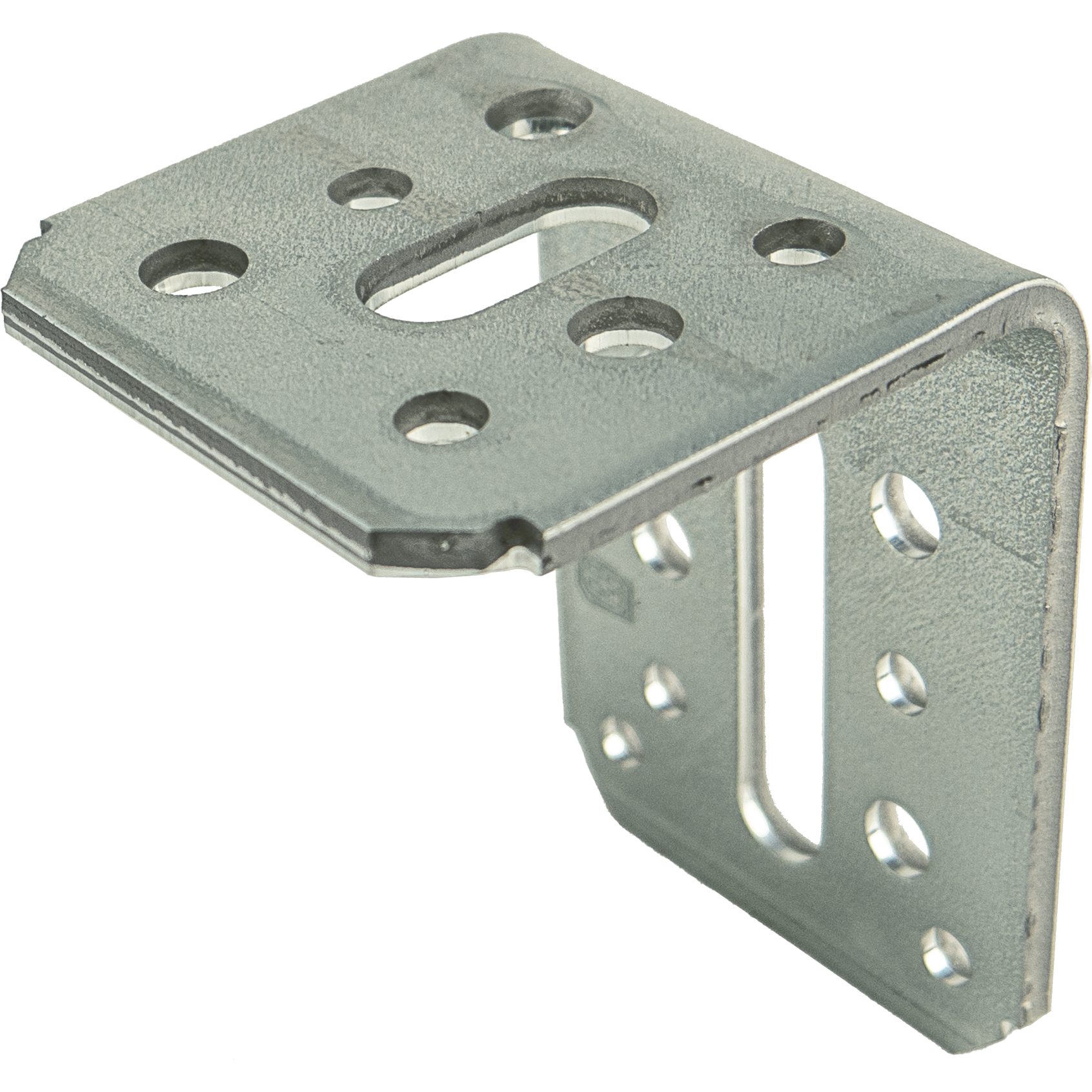

XS-Équerre

Ancrage d'angle robuste avec un modèle de trou polyvalent (fendu). Convient parfaitement à l'ancrage des cadres de fenêtres.

Longueur 1

Longueur 2

Épaisseur

4 mm

5 mm

Trou à fente

Traitement de surface

SV-2

ZM-4

Détails & dimensions

Article

Numéro d'article073010

Code EAN8714318037734

Emballage

Code EAN8714318037536

Emballage30 par boîte

Longueur340 mm

Largeur155 mm

Hauteur90 mm

Dimensions

XS-Équerre

Longueur 1 (l1)75 mm

Longueur 2 (l2)100 mm

Largeur (b)72 mm

Épaisseur (d)5 mm

Trou à fente13x30-13x60 mm

Motif de trou8/7-6/9

MatériauAcier

Qualité de l'acierS350

Traitement de surface SV-2

Téléchargements

Dessins et modèles en 2D et 3D

Certifications, marques de qualité et fiches techniques

Fiche Technique

Traitement & accessoires

1 / 8

Consultez nos instructions de montage ici qui vous aideront pas à pas à obtenir un résultat final.

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Longueur 1	Longueur 2	Largeur	Épaisseur	Trou à fente	Motif de trou	Matériau	Qualité de l'acier
XS-Équerre	073005	30 par boîte	50 mm	100 mm	72 mm	4 mm	13x30 mm	5/7-4/9	Acier	S350
XS-Équerre	072382	30 par boîte	75 mm	100 mm	72 mm	4 mm	13x30-13x60 mm	8/7-6/9	Acier	S350
XS-Équerre	073010	30 par boîte	75 mm	100 mm	72 mm	5 mm	13x30-13x60 mm	8/7-6/9	Acier	S350
XS-Équerre	073015	30 par boîte	75 mm	150 mm	72 mm	5 mm	13x30-13x60 mm	10/7-8/9-1/13	Acier	S350
XS-Équerre	073016	30 par boîte	75 mm	150 mm	72 mm	5 mm	13x30-13x111 mm	10/7-8/9	Acier	S350
XS-Équerre	073020	30 par boîte	75 mm	200 mm	72 mm	5 mm	13x30-13x60 mm	12/7-10/9-2/13	Acier	S350
XS-Équerre	073021	30 par boîte	100 mm	150 mm	72 mm	5 mm	13x30-13x60 mm	11/7-10/9-2/13	Acier	S350
XS-Équerre	073022	30 par boîte	125 mm	150 mm	72 mm	5 mm	2/13x30-13x60 mm	12/7-12/9-1/13	Acier	S350
XS-Équerre	073023	15 par boîte	150 mm	200 mm	72 mm	5 mm	2/13x60 mm	16/7-10/9-3/13	Acier	S350
XS-Équerre	073024	15 par boîte	175 mm	175 mm	72 mm	5 mm	2/13x60 mm	16/7-10/9-2/13	Acier	S350
