Vloerkozijnstrip
Vloerkozijnstrip

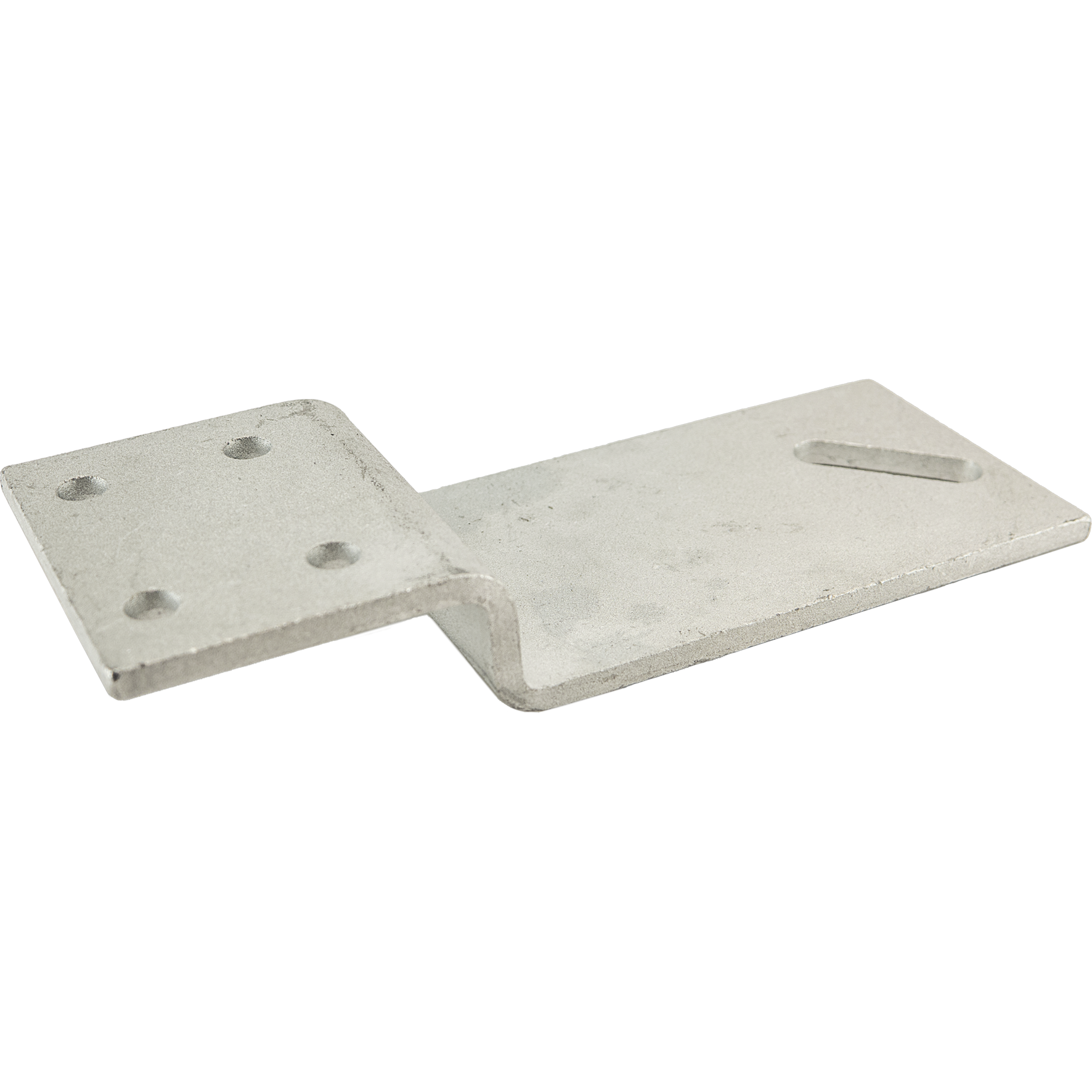

Étriér pavé de fixe de chambranle

Bande de fixation robuste pour l'ancrage des châssis de fenêtre (réglables), des façades et des éléments (de façade) à la construction du sol. Muni d'une bordure soudée à la verticale qui sert de butée et permet de fixer directement l'élément à la construction au sol.

Longueur 1
Longueur 2
Largeur
60 mm
100 mm
Épaisseur
6 mm
8 mm
10 mm
Trou à fente
13x40 mm
13x50 diag. mm
Qualité de l'acier
DX51
S315
Traitement de surface
EV-2
SV-2
TV-3

Détails & dimensions

Article

Numéro d'article073862
Code EAN8714318079826

Emballage

Code EAN8714318079833
Emballage10 par lot
Longueur325 mm
Largeur120 mm
Hauteur100 mm

Dimensions

Étriér pavé de fixe de chambranle

Longueur 1 (l1)170 mm
Longueur 2 (l2)80 mm
Largeur (b)100 mm
Épaisseur (d)8 mm
Trou à fente13x50 diag. mm
Motif de trou4/10
Diagonale trous oblongs50x13 mm
MatériauAcier
Qualité de l'acierS315
Traitement de surfaceTV-3

Téléchargements

Dessins et modèles en 2D et 3D
