Elementverankering (J-anker)

Element équerre anchoring

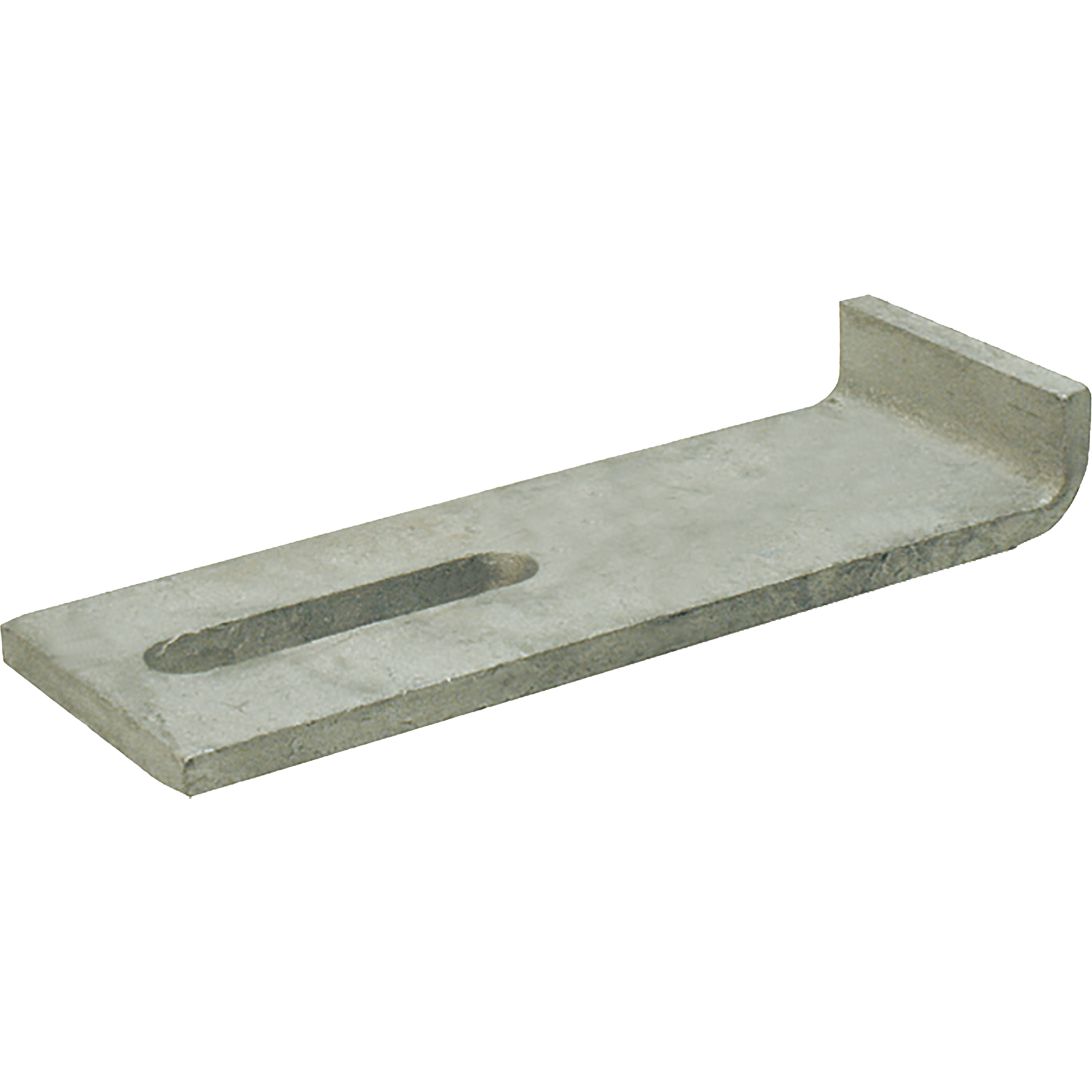

L'ancrage d'élément (ou ancrage J) est une bande de montage lourde avec une courte extrémité courbée. Convient pour le montage de murs creux HSB sur un sol en béton où le linteau inférieur de l'élément est muni d'une feuillure. Des éléments en caoutchouc correspondant à la largeur de la feuillure du cadre sont placés sur l'extrémité transformée.

Longueur
170 mm
240 mm
Largeur
50 mm
60 mm
70 mm
Épaisseur
6 mm
8 mm
Hauteur
20 mm
22 mm
Trou à fente
13x50 diag. mm
13x65 mm
17x70 mm
Qualité de l'acier
S315
S350
Traitement de surface
EV-2
SV-2
TV-3

Détails & dimensions

Article

Numéro d'article0758640
Code EAN8714318049928

Emballage

Code EAN8714318049935
Emballage25 par boîte
Longueur380 mm
Largeur200 mm
Hauteur65 mm

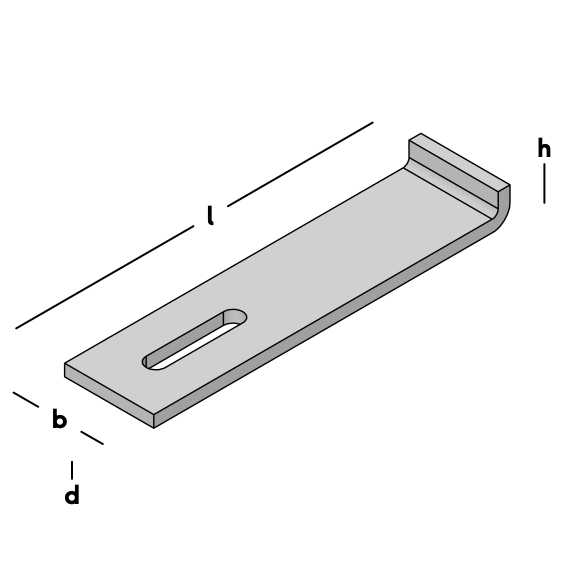

Dimensions

Element équerre anchoring

Longueur (l)240 mm
Largeur (b)60 mm
Épaisseur (d)8 mm
Hauteur (h)22 mm
Trou à fente13x65 mm
MatériauAcier
Qualité de l'acierS315
Traitement de surfaceTV-3

Téléchargements

Dessins et modèles en 2D et 3D
