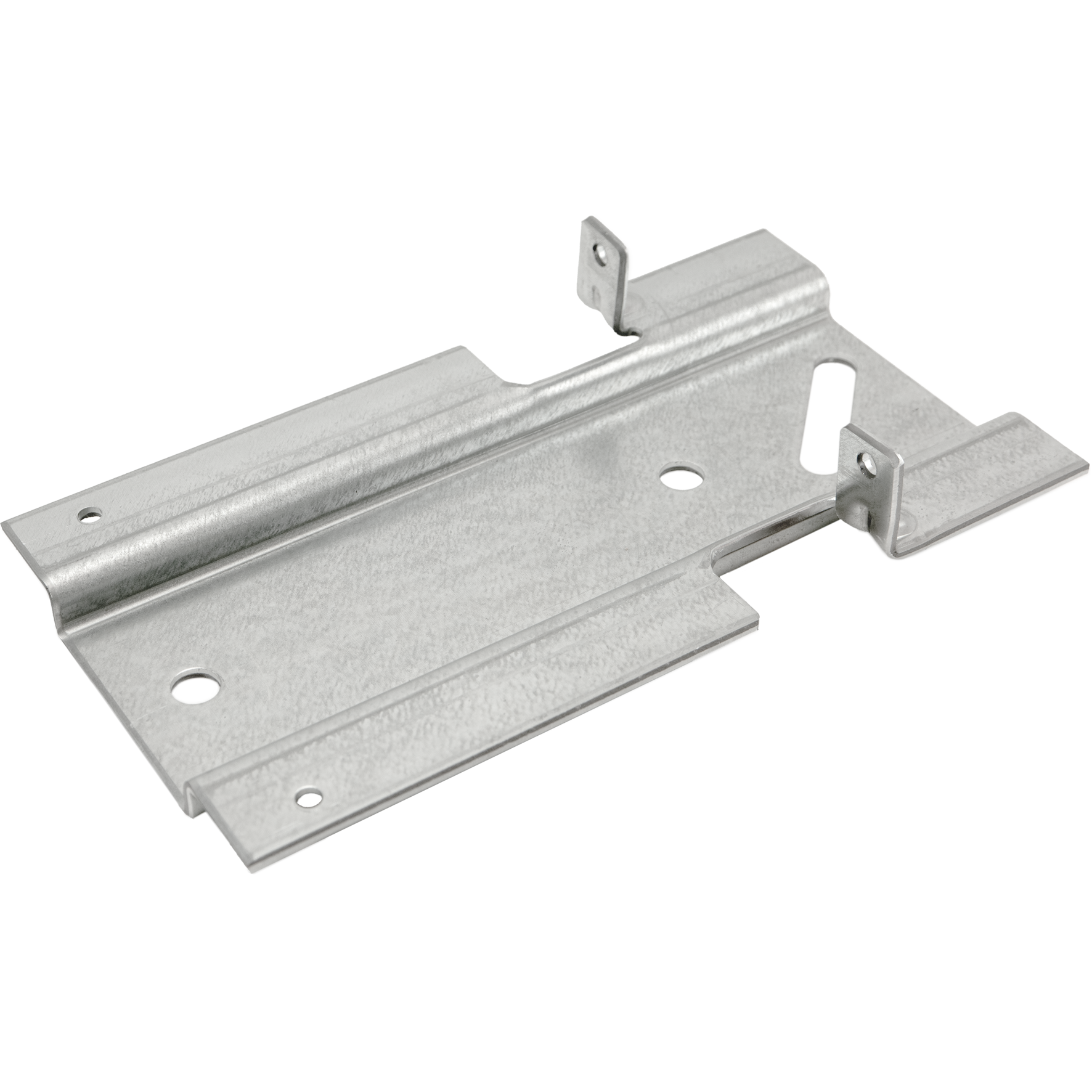

Support de cadre HSB-Band

Bande de fixation robuste pour l'ancrage des châssis de fenêtre (réglables), des façades et des éléments (de façade) à la construction du sol. Muni d'une bordure soudée à la verticale qui sert de butée et permet de fixer directement l'élément à la construction au sol.

Longueur 1
Longueur 2
Largeur
111 mm
114 mm
146 mm
Épaisseur
3 mm
4 mm
Hauteur
17 mm
19 mm
Diagonale trous oblongs
2/32x13 mm
60x13 mm
Traitement de surface
SV
SV-2

Détails & dimensions

Article

Numéro d'article074863
Code EAN8714318133733

Emballage

Code EAN8714318133726
Emballage10 par boîte
Longueur325 mm
Largeur225 mm
Hauteur170 mm

Dimensions

Support de cadre HSB-Band

Longueur 1 (l1)264 mm
Longueur 2 (l2)191 mm
Largeur (b)146 mm
Épaisseur (d)4 mm
Hauteur (h)19 mm
Motif de trou4/6,5-2/13
Taille du bois191-241 mm
Taille des lèvres21x30 mm
Diagonale trous oblongs60x13 mm
MatériauAcier
Qualité de l'acierS350
Traitement de surfaceSV-2
