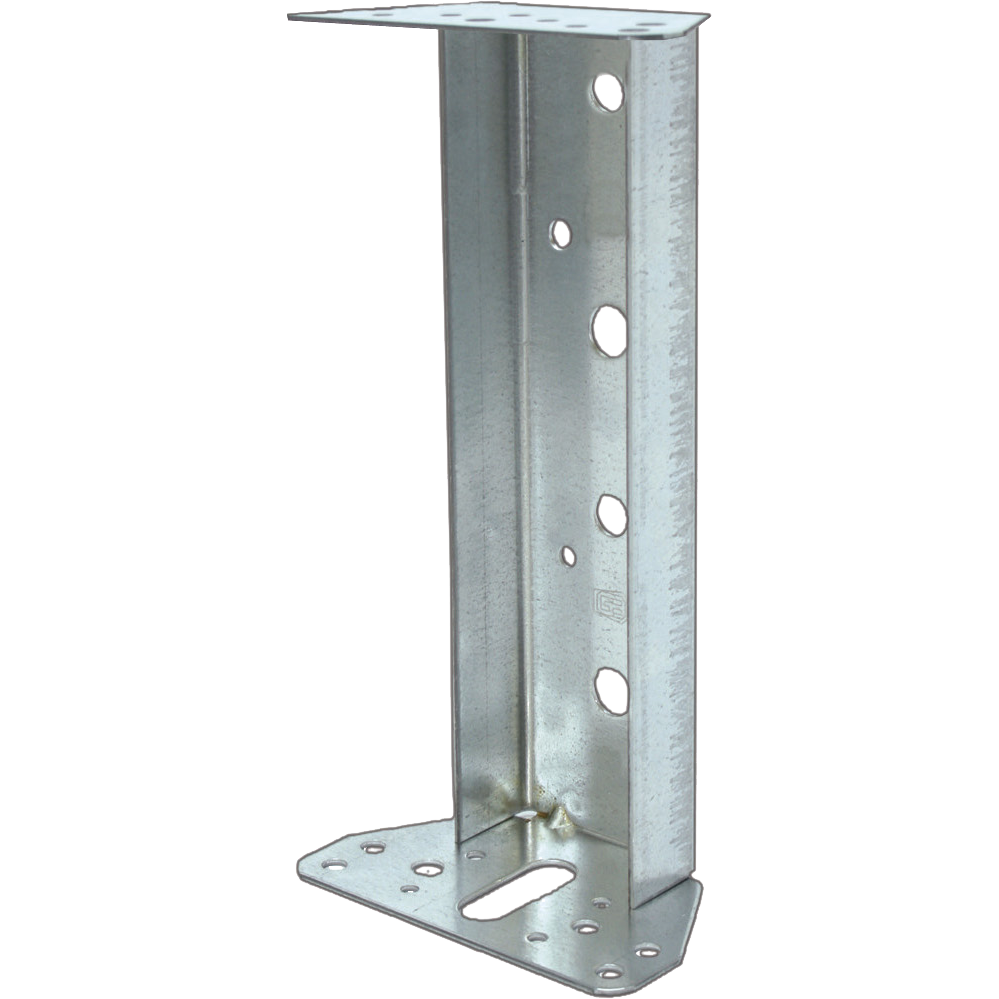

Support façade

Profilé en U équipé de plaques de montage aux extrémités. Convient pour soutenir des éléments de remplissage de façade lourds ou des constructions PUI directement sur la poutre de fondation. Combinés à des plaques de pression, les supports de façade sont faciles à régler en hauteur.

Hauteur

Détails & dimensions

Article

Numéro d'article0735200

Code EAN8714318058883

Emballage

Code EAN8714318058890

Emballage15 par boîte

Longueur410 mm

Largeur270 mm

Hauteur170 mm

Dimensions

Support façade

Largeur (b)115 mm

Hauteur (h)200 mm

Trou à fente40x14 mm

Motif de trou9/5-12/7-1/9-2/11-1/13

MatériauAcier

Qualité de l'acierS350

Traitement de surface ZM-4

Téléchargements

Dessins et modèles en 2D et 3D

Certifications, marques de qualité et fiches techniques

Fiche Technique

Traitement & accessoires

1 / 5

Consultez nos instructions de montage ici qui vous aideront pas à pas à obtenir un résultat final.

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Largeur	Hauteur	Trou à fente	Motif de trou	Matériau	Qualité de l'acier
Support façade	0735160	15 par boîte	115 mm	160 mm	40x14 mm	9/5-12/7-1/9-2/11-1/13	Acier	S350
Support façade	0735180	15 par boîte	115 mm	180 mm	40x14 mm	9/5-12/7-1/9-2/11-1/13	Acier	S350
Support façade	0735200	15 par boîte	115 mm	200 mm	40x14 mm	9/5-12/7-1/9-2/11-1/13	Acier	S350
Support façade	0735220	15 par boîte	115 mm	220 mm	40x14 mm	9/5-12/7-1/9-2/11-1/13	Acier	S350
Support façade	0735240	15 par boîte	115 mm	240 mm	40x14 mm	9/5-12/7-1/9-2/11-1/13	Acier	S350
Support façade	0735260	15 par boîte	115 mm	260 mm	40x14 mm	9/5-12/7-1/9-2/11-1/13	Acier	S350
Support façade	0735280	15 par boîte	115 mm	280 mm	40x14 mm	9/5-2/5,5-12/7-1/9-2/11-2/13	Acier	S350
Support façade	0735300	15 par boîte	115 mm	300 mm	40x14 mm	9/5-2/5,5-12/7-1/9-2/11-2/13	Acier	S350
Support façade	0735320	15 par boîte	115 mm	320 mm	40x14 mm	9/5-2/5,5-12/7-1/9-2/11-2/13	Acier	S350
Support façade	0735340	15 par boîte	115 mm	340 mm	40x14 mm	9/5-2/5,5-12/7-1/9-2/11-2/13	Acier	S350
Support façade	0735360	15 par boîte	115 mm	360 mm	40x14 mm	9/5-2/5,5-12/7-1/9-2/11-2/13	Acier	S350
Support façade	0735380	4 par lot	115 mm	380 mm	40x14 mm	9/5-2/5,5-12/7-1/9-2/11-2/13	Acier	S350
Support façade	0735400	4 par lot	115 mm	400 mm	40x14 mm	9/5-2/5,5-12/7-1/9-2/11-2/13	Acier	S350
Support façade	0735420	4 par lot	115 mm	420 mm	40x14 mm	9/5-12/7-1/9-2/11-1/13	Acier	S350
Support façade	0735440	4 par lot	115 mm	440 mm	40x14 mm	9/5-12/7-1/9-2/11-1/13	Acier	S350
Support façade	0735460	4 par lot	115 mm	460 mm	40x14 mm	9/5-12/7-1/9-2/11-1/13	Acier	S350
Support façade	0735480	4 par lot	115 mm	480 mm	40x14 mm	9/5-12/7-1/9-2/11-1/13	Acier	S350
