Plaque d'assemblage

Plaque de montage avec trous de fixation pour l'assemblage de pièces en bois.

Longueur

Largeur

Épaisseur

Trou à fente

Qualité de l'acier

DX51

S350

Traitement de surface

SV-2

ZM-4

Détails & dimensions

Article

Numéro d'article01428

Code EAN8714318081751

Emballage

Code EAN8714318081768

Emballage50 par boîte

Longueur215 mm

Largeur175 mm

Hauteur80 mm

Dimensions

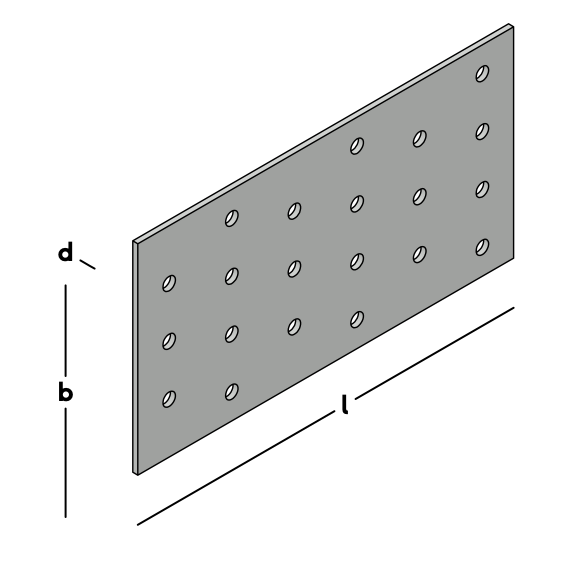

Plaque d'assemblage

Longueur (l)80 mm

Largeur (b)150 mm

Épaisseur (d)2 mm

Motif de trou21/5

MatériauAcier

Qualité de l'acierDX51

Traitement de surface SV-2

Téléchargements

Dessins et modèles en 2D et 3D

Nom	Numéro d'article	Emballage	Longueur	Largeur	Épaisseur	Trou à fente	Motif de trou	° Degrés d'angle mettre	Matériau	Qualité de l'acier
Plaque d'assemblage	01420	100 par boîte	40 mm	50 mm	2 mm	-	4/5	-	Acier	DX51
Plaque d'assemblage	01422	100 par boîte	40 mm	100 mm	2 mm	-	7/5	-	Acier	DX51
Plaque d'assemblage	01424	100 par boîte	40 mm	150 mm	2 mm	-	12/5	-	Acier	DX51
Plaque d'assemblage	01426	50 par boîte	60 mm	150 mm	2 mm	-	20/5	-	Acier	DX51
Plaque d'assemblage	01427	50 par boîte	60 mm	200 mm	2 mm	-	25/5	-	Acier	DX51
Plaque d'assemblage	01428	50 par boîte	80 mm	150 mm	2 mm	-	21/5	-	Acier	DX51
Plaque d'assemblage	01429	50 par boîte	80 mm	200 mm	2 mm	-	28/5	-	Acier	DX51
Plaque d'assemblage	01430	50 par boîte	80 mm	250 mm	2 mm	-	35/5	-	Acier	DX51
Plaque d'assemblage	01431	25 par boîte	80 mm	300 mm	2 mm	-	42/5	-	Acier	DX51
Plaque d'assemblage	01432	50 par boîte	100 mm	150 mm	2 mm	-	27/5	-	Acier	DX51
Plaque d'assemblage	01433	25 par boîte	100 mm	200 mm	2 mm	-	36/5	-	Acier	DX51
Plaque d'assemblage	01434	25 par boîte	100 mm	250 mm	2 mm	-	45/5	-	Acier	DX51
Plaque d'assemblage	01435	25 par boîte	100 mm	300 mm	2 mm	-	54/5	-	Acier	DX51
Plaque d'assemblage	01436	25 par boîte	115 mm	300 mm	2 mm	-	48/5	-	Acier	DX51
Plaque d'assemblage	016315	20 par boîte	315 mm	72 mm	5 mm	2/13x30 mm	14/7-10/9-4/13	-	Acier	S350
Plaque d'assemblage	016415	15 par boîte	415 mm	72 mm	5 mm	4/13x30 mm	16/7-12/9-4/13	-	Acier	S350
Plaque d'assemblage	072210	50 par boîte	180 mm	60 mm	2,5 mm	11x30 mm	10/4-6/6-4/9-1/11	-	Acier	DX51
Plaque d'assemblage 135°	072200	100 par boîte	180 mm	60 mm	2,5 mm	11x30 mm	10/4-6/6-4/9-1/11	135 °	Acier	DX51
Plaque d'assemblage	07224	50 par boîte	250 mm	46 mm	2,5 mm	10x20 mm	10/4-6/6-1/11	-	Acier	DX51
Plaque d'assemblage	07227	50 par boîte	300 mm	60 mm	2,5 mm	2/11x30 mm	15/4-10/6-5/9	-	Acier	DX51
Plaque d'assemblage	07238	50 par boîte	240 mm	60 mm	2,5 mm	11x30 mm	12/4-8/6-5/9-2/11	-	Acier	DX51
Plaque d'assemblage	073199	30 par boîte	270 mm	72 mm	5 mm	2/13x30 mm	12/7-10/9-3/13	-	Acier	DX51
Plaque d'assemblage	073190	30 par boîte	175 mm	72 mm	4 mm	2/13x30 mm	8/7-6/9-1/13	-	Acier	DX51
