Sabot de poutre double

Porte-poutre doublé qui est suspendu à une poutre principale (poutre d'écrou) et ensuite fixé à l'arrière de chaque porte-poutre de chaque côté. Une traverse est ensuite insérée de chaque côté, qui est introduite par des trous dans le côté du support de la traverse.

Largeur Taille du Bois

Taille Hauteur Bois

Détails & dimensions

Article

Numéro d'article09616

Code EAN8714318017453

Emballage

Code EAN8714318017453

Emballage1 pièce

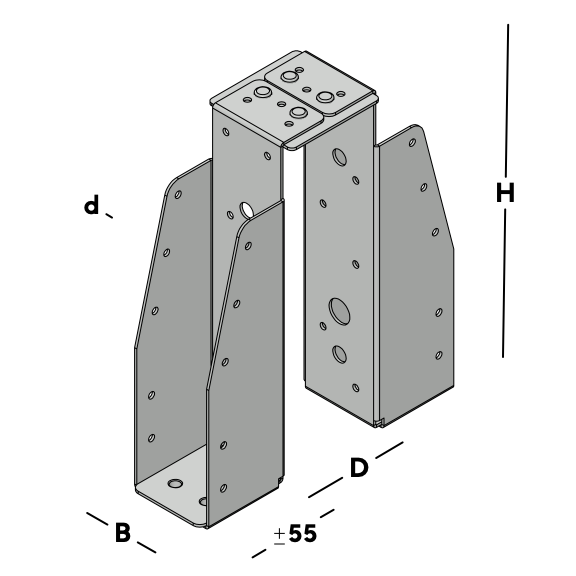

Dimensions

Sabot de poutre double

Épaisseur (d)1,5 mm

Motif de trou40/4-4/9-2/14

Taille des lèvres30 mm

Largeur Taille du Bois46 mm

Taille Hauteur Bois196 mm

TaperGBS-KL

MatériauAcier

Qualité de l'acierDX51

Traitement de surface SV-2

Téléchargements

Dessins et modèles en 2D et 3D

Traitement & accessoires

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Épaisseur	Motif de trou	Taille du bois	Taille des lèvres	Largeur Taille du Bois	Taille Hauteur Bois	Taper	Matériau	Qualité de l'acier
Sabot de poutre rebord court	09411	10 par lot	1,5 mm	11/4-2/9-1/14	46x96 mm	30 mm	46 mm	96 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09412	10 par lot	1,5 mm	14/4-2/9-1/14	46x121 mm	30 mm	46 mm	121 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09413	10 par lot	1,5 mm	16/4-2/9-1/14	46x146 mm	30 mm	46 mm	146 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09415	10 par lot	1,5 mm	20/4-2/9-1/14	46x171 mm	30 mm	46 mm	171 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09416	10 par lot	1,5 mm	20/4-2/9-1/14	46x196 mm	30 mm	46 mm	196 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09421	10 par lot	1,5 mm	11/4-2/9-1/14	50x100 mm	30 mm	50 mm	100 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09422	10 par lot	1,5 mm	14/4-2/9-1/14	50x125 mm	30 mm	50 mm	125 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09423	10 par lot	1,5 mm	16/4-2/9-1/14	50x150 mm	30 mm	50 mm	150 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09425	10 par lot	1,5 mm	20/4-2/9-1/14	50x175 mm	30 mm	50 mm	175 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09426	10 par lot	1,5 mm	20/4-2/9-1/14	50x200 mm	30 mm	50 mm	200 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09432	10 par lot	1,5 mm	15/4-2/9-1/14	59x121 mm	30 mm	59 mm	121 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09433	10 par lot	1,5 mm	18/4-2/9-1/14	59x146 mm	30 mm	59 mm	146 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09434	10 par lot	1,5 mm	17/4-2/9-1/14	59x156 mm	30 mm	59 mm	156 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09435	10 par lot	1,5 mm	20/4-2/9-1/14	59x171 mm	30 mm	59 mm	171 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09436	10 par lot	1,5 mm	20/4-2/9-1/14	59x196 mm	30 mm	59 mm	196 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09437	10 par lot	1,5 mm	22/4-2/9-1/14	59x221 mm	30 mm	59 mm	221 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09442	10 par lot	1,5 mm	15/4-2/9-1/14	63x125 mm	30 mm	63 mm	125 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09443	10 par lot	1,5 mm	18/4-2/9-1/14	63x150 mm	30 mm	63 mm	150 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09611	1 pièce	1,5 mm	22/4-4/9-2/14	-	30 mm	46 mm	96 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09612	1 pièce	1,5 mm	28/4-4/9-2/14	-	30 mm	46 mm	121 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09613	1 pièce	1,5 mm	32/4-4/9-2/14	-	30 mm	46 mm	146 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09615	1 pièce	1,5 mm	40/4-4/9-2/14	-	30 mm	46 mm	171 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09616	1 pièce	1,5 mm	40/4-4/9-2/14	-	30 mm	46 mm	196 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09621	1 pièce	1,5 mm	22/4-4/9-2/14	-	30 mm	50 mm	100 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09622	1 pièce	1,5 mm	28/4-4/9-2/14	-	30 mm	50 mm	125 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09623	1 pièce	1,5 mm	32/4-4/9-2/14	-	30 mm	50 mm	150 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09625	1 pièce	1,5 mm	36/4-4/9-2/14	-	30 mm	50 mm	175 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09626	1 pièce	1,5 mm	40/4-4/9-2/14	-	30 mm	50 mm	200 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09632	1 pièce	1,5 mm	30/4-4/9-2/14	-	30 mm	59 mm	121 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09633	1 pièce	1,5 mm	36/4-4/9-2/14	-	30 mm	59 mm	146 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09634	1 pièce	1,5 mm	36/4-4/9-2/14	-	30 mm	59 mm	156 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09635	1 pièce	1,5 mm	40/4-4/9-2/14	-	30 mm	59 mm	171 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09636	1 pièce	1,5 mm	40/4-4/9-2/14	-	30 mm	59 mm	196 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09637	1 pièce	1,5 mm	44/4-4/9-2/14	-	30 mm	59 mm	221 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09642	1 pièce	1,5 mm	36/4-4/9-2/14	-	30 mm	63 mm	125 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09643	1 pièce	1,5 mm	36/4-4/9-2/14	-	30 mm	63 mm	150 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09644	1 pièce	1,5 mm	36/4-4/9-2/14	-	30 mm	63 mm	160 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09645	1 pièce	1,5 mm	40/4-4/9-2/14	-	30 mm	63 mm	175 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09646	1 pièce	1,5 mm	40/4-4/9-2/14	-	30 mm	63 mm	200 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09647	1 pièce	1,5 mm	48/4-4/9-2/14	-	30 mm	63 mm	225 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09653	1 pièce	1,5 mm	38/4-4/9-2/14	-	30 mm	71 mm	146 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09655	1 pièce	1,5 mm	38/4-4/9-2/14	-	30 mm	71 mm	171 mm	GBS-KL	Acier	DX51
Sabot de poutre double	09656	1 pièce	1,5 mm	46/4-4/9-4/14	-	30 mm	71 mm	196 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09453	10 par lot	1,5 mm	19/4-2/9-1/14	71x146 mm	30 mm	71 mm	146 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09455	10 par lot	1,5 mm	19/4-2/9-1/14	71x171 mm	30 mm	71 mm	171 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09456	10 par lot	1,5 mm	23/4-2/9-2/14	71x196 mm	30 mm	71 mm	196 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09457	10 par lot	1,5 mm	23/4-2/9-2/14	71x221 mm	30 mm	71 mm	221 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09458	10 par lot	1,5 mm	27/4-3/9-2/14	71x246 mm	30 mm	71 mm	246 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09459	10 par lot	1,5 mm	27/4-3/9-2/14	71x271 mm	30 mm	71 mm	271 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09463	10 par lot	1,5 mm	19/4-2/9-1/14	75x150 mm	30 mm	75 mm	150 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09465	10 par lot	1,5 mm	19/4-2/9-1/14	75x175 mm	30 mm	75 mm	175 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09466	10 par lot	1,5 mm	23/4-2/9-2/14	75x200 mm	30 mm	75 mm	200 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09467	10 par lot	1,5 mm	23/4-2/9-2/14	75x225 mm	30 mm	75 mm	225 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09468	10 par lot	1,5 mm	27/4-3/9-2/14	75x250 mm	30 mm	75 mm	250 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09469	10 par lot	1,5 mm	27/4-3/9-2/14	75x275 mm	30 mm	75 mm	275 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09476	10 par lot	1,5 mm	20/4-2/9-2/14	96x196 mm	30 mm	96 mm	196 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09477	10 par lot	1,5 mm	23/4-2/9-2/14	96x221 mm	30 mm	96 mm	221 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09478	10 par lot	1,5 mm	25/4-2/9-2/14	96x246 mm	30 mm	96 mm	246 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09486	10 par lot	1,5 mm	20/4-2/9-2/14	100x200 mm	30 mm	100 mm	200 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09487	10 par lot	1,5 mm	23/4-2/9-2/14	100x225 mm	30 mm	100 mm	22 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09488	10 par lot	1,5 mm	25/4-2/9-2/14	100x250 mm	30 mm	100 mm	250 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09401	10 par lot	1,5 mm	11/5-1/9-1/14	38x89 mm	36 mm	38 mm	89 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09402	10 par lot	1,5 mm	16/5-2/9-1/14	38x120 mm	36 mm	38 mm	120 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09403	10 par lot	1,5 mm	18/5-2/9-1/14	38x140 mm	36 mm	38 mm	140 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09404	10 par lot	1,5 mm	20/5-2/9-1/14	38x170 mm	36 mm	38 mm	170 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09405	10 par lot	1,5 mm	20/5-2/9-1/14	38x184 mm	36 mm	38 mm	184 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09406	10 par lot	1,5 mm	20/5-2/9-1/14	38x235 mm	36 mm	38 mm	235 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09407	10 par lot	1,5 mm	20/5-2/9-1/14	38x285 mm	36 mm	38 mm	285 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09444	10 par lot	1,5 mm	17/4-2/9-1/14	-	30 mm	63 mm	160 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09445	10 par lot	1,5 mm	20/4-2/9-1/14	-	30 mm	63 mm	175 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09446	10 par lot	1,5 mm	20/4-2/9-1/14	-	30 mm	63 mm	200 mm	GBS-KL	Acier	DX51
Sabot de poutre rebord court	09447	10 par lot	1,5 mm	22/4-2/9-1/14	-	30 mm	63 mm	225 mm	GBS-KL	Acier	DX51
