Kozijnstelhoek
Kozijnstelhoek

Kozijnstelhoek

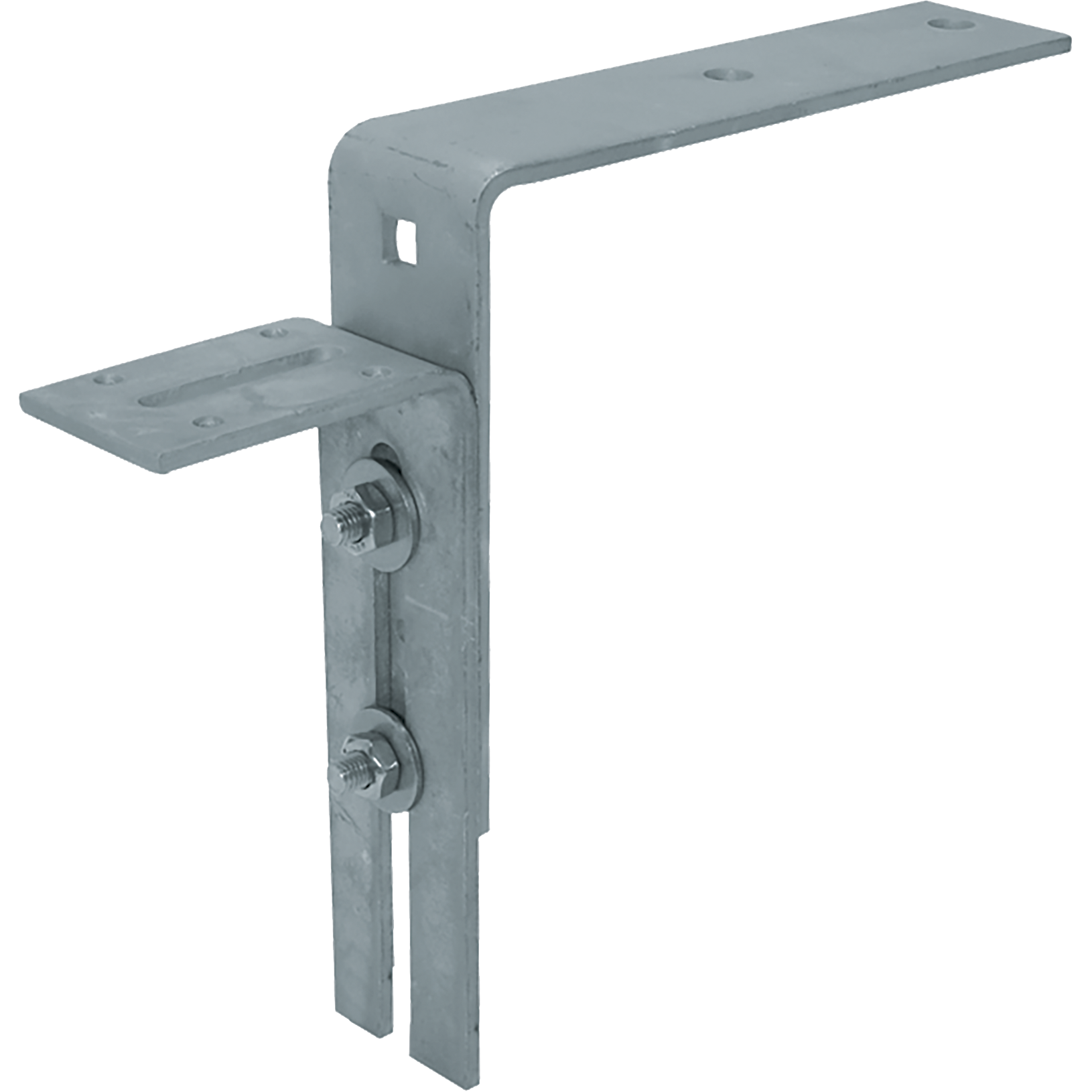

Verstelbare kozijn- vloerverbinding bestaande uit een vloerhoek, een hoekanker en een set slotbouten. De vloerhoek wordt gemonteerd aan de vloerrand. Het hoekanker wordt verstelbaar aan de vloerhoek bevestigd t.b.v. de onderdorpelmontage van kozijnen of puien. Door het afgestemde gatenpatroon kan de hoek na het stellen extra tegen afschuiving gefixeerd worden. Kozijnstelhoeken zijn leverbaar in verschillende afmetingen, uitvoeringen en oppervlaktebehandelingen.

Lengte 1
Lengte 2
Breedte 1
60 mm
65 mm
72 mm
Dikte 1
4 mm
5 mm
Dikte 2
4 mm
5 mm
6 mm
Slobgaten
Oppervlaktebehandeling
304
SV-2
ZM-4

Details & afmetingen

Artikel

Artikelnummer0724803
EAN-code8714318022549

Verpakking

EAN-code8714318126315
Verpakking10 per doos
Lengte270 mm
Breedte220 mm
Hoogte70 mm

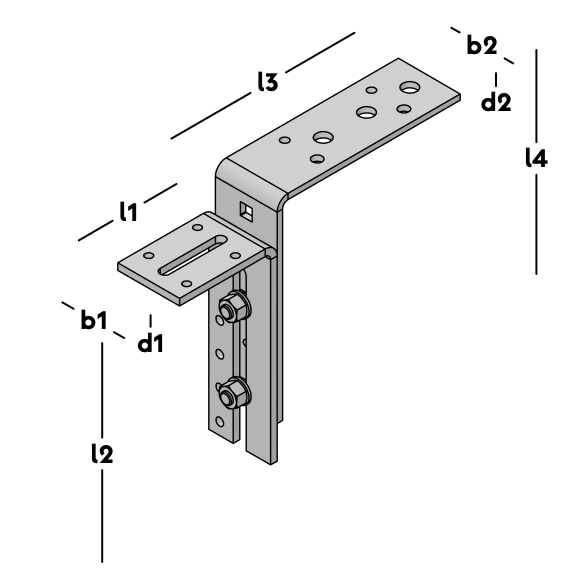

Afmetingen

Kozijnstelhoek

Lengte 1 (l1)95 mm
Lengte 2 (l2)180 mm
Breedte 1 (b1)60 mm
Breedte 2 (b2)60 mm
Dikte 1 (d1)5 mm
Dikte 2 (d2)6 mm
Slobgaten4/12x12-9x60-12x145 open mm
Gatenpatroon1/5-4/6-3/13
Lengte 3 (l3)175 mm
Lengte 4 (l4)180 mm
Stelbereik +peil (H)60 mm
Stelbereik -peil (H)50 mm
Toebehoreninclusief 2 slotbouten 304
TypeC
MateriaalStaal
StaalkwaliteitS350
OppervlaktebehandelingSV-2
