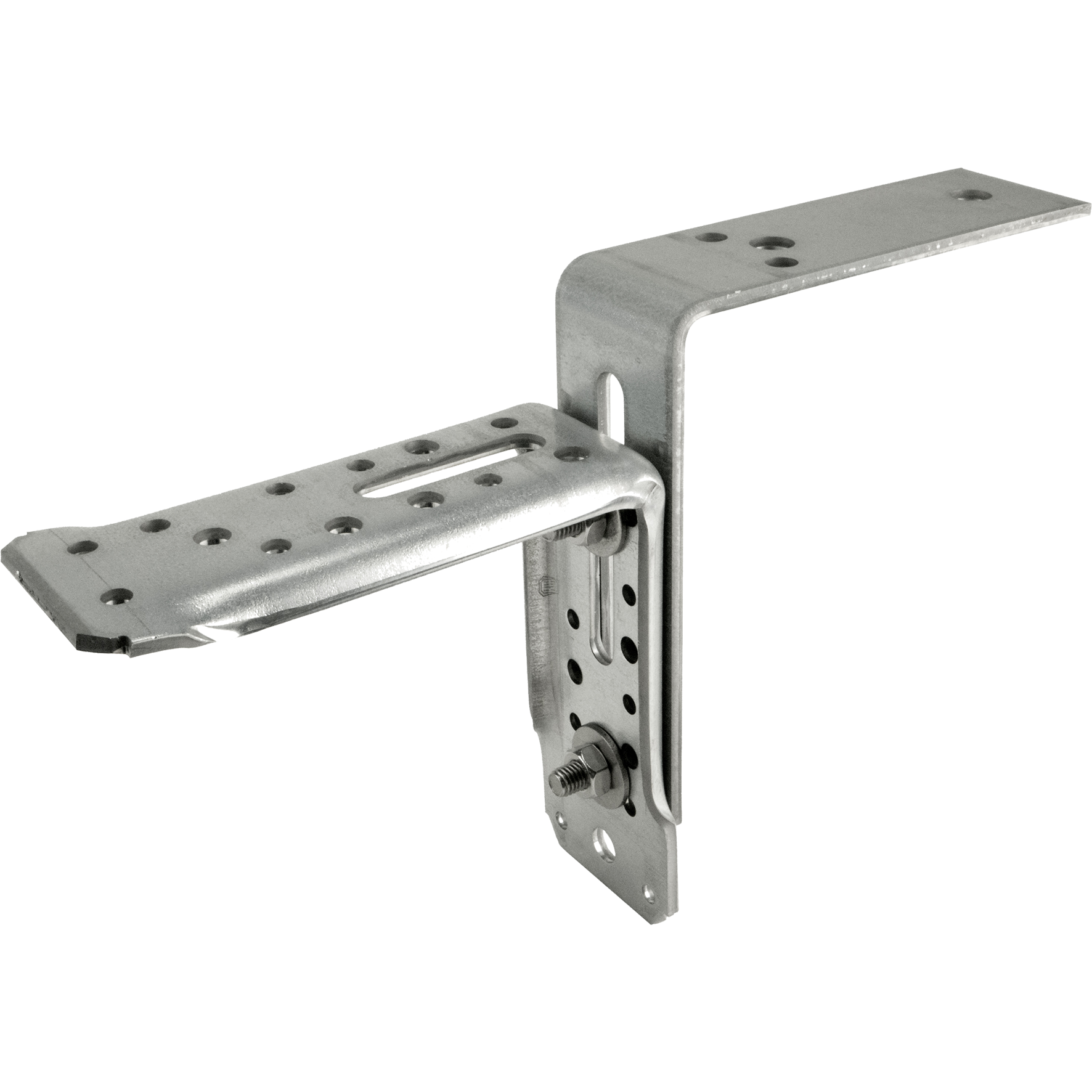

Kozijnstelhoek

Verstelbare kozijn- vloerverbinding bestaande uit een vloerhoek, een hoekanker en een set slotbouten. De vloerhoek wordt gemonteerd aan de vloerrand. Het hoekanker wordt verstelbaar aan de vloerhoek bevestigd t.b.v. de onderdorpelmontage van kozijnen of puien. Door het afgestemde gatenpatroon kan de hoek na het stellen extra tegen afschuiving gefixeerd worden. Kozijnstelhoeken zijn leverbaar in verschillende afmetingen, uitvoeringen en oppervlaktebehandelingen.

Lengte 1

70 mm

175 mm

Lengte 2

140 mm

175 mm

180 mm

Breedte 1

60 mm

65 mm

Breedte 2

60 mm

65 mm

72 mm

Dikte 1

4 mm

5 mm

Dikte 2

4 mm

5 mm

6 mm

Slobgaten

Oppervlaktebehandeling

304

SV-2

ZM-4

Details & afmetingen

Artikel

Artikelnummer07248096

EAN-code8714318079055

Verpakking

EAN-code8714318079062

Verpakking10 per doos

Lengte330 mm

Breedte260 mm

Hoogte85 mm

Afmetingen

Kozijnstelhoek

Lengte 1 (l1)175 mm

Lengte 2 (l2)175 mm

Breedte 1 (b1)60 mm

Breedte 2 (b2)72 mm

Dikte 1 (d1)5 mm

Dikte 2 (d2)5 mm

Slobgaten2/30x13-145x11 open mm

Gatenpatroon16/7-18/9-5/13-2/9-2/13

Lengte 3 (l3)175 mm

Lengte 4 (l4)175 mm

Stelbereik +peil (H)90 mm

Stelbereik -peil (H)80 mm

Toebehoreninclusief 2 slotbouten 304

TypeXL175

MateriaalStaal

StaalkwaliteitS350

Oppervlaktebehandeling ZM-4

Downloads

Tekeningen en modellen in 2D en 3D

Certificeringen, keurmerken en techniekbladen

Techniekblad

Verwerking & toebehoren

Onderstaande producten kunt u gebruiken om het product op de juiste manier te plaatsen of bevestigen.

Naam	Artikelnummer	Verpakking	Lengte	Lengte 1	Lengte 2	Breedte 1	Breedte 2	Dikte 1	Dikte 2	Slobgaten	Gatenpatroon	Lengte 3	Lengte 4	Stelbereik +peil (H)	Stelbereik -peil (H)	Metrisch draad	Toebehoren	Type	Materiaal	Staalkwaliteit
Kozijnstelhoek	0724801	10 per doos	-	175 mm	180 mm	60 mm	60 mm	4 mm	5 mm	4/12x12-60x9-180x12 mm	1/5-4/6-3/13	95 mm	210 mm	80 mm	60 mm	-	inclusief 2 slotbouten 304	A-ZM	Staal	S350
Kozijnstelhoek	0724802	10 per doos	-	175 mm	180 mm	60 mm	60 mm	5 mm	6 mm	4/12x12-60x9-180x12 mm	1/5-4/6-3/13	95 mm	210 mm	80 mm	60 mm	-	inclusief 2 slotbouten 304	A-SV	Staal	S350
Kozijnstelhoek	0724803	10 per doos	-	175 mm	180 mm	60 mm	60 mm	5 mm	6 mm	4/12x12-60x9-145x12 open mm	1/5-4/6-3/13	95 mm	180 mm	60 mm	50 mm	-	inclusief 2 slotbouten 304	C	Staal	S350
Kozijnstelhoek	0724804	10 per doos	-	175 mm	180 mm	60 mm	60 mm	5 mm	6 mm	4/12x12-145x12 open mm	1/5-2/9-3/13	65 mm	180 mm	60 mm	50 mm	-	inclusief 2 slotbouten 304	D	Staal	S350
Kozijnstelhoek	0724805	10 per doos	-	70 mm	140 mm	65 mm	60 mm	5 mm	6 mm	2/11x11-145x12 open mm	1/5-1/7-2/9-1/13	65 mm	180 mm	60 mm	50 mm	-	inclusief 2 slotbouten 304	E	Staal	S350
Kozijnstelhoek	0724806	10 per doos	-	175 mm	175 mm	60 mm	65 mm	4 mm	4 mm	1/30x13-145x12 open mm	5/7-6/9-3/13	50 mm	150 mm	20 mm	100 mm	-	inclusief 2 slotbouten 304	XL50	Staal	S350
Kozijnstelhoek	0724807	10 per doos	-	175 mm	175 mm	60 mm	72 mm	5 mm	5 mm	2/30x13-145x11 open mm	10/7-8/9-2/13-2/14	100 mm	150 mm	50 mm	80 mm	-	inclusief 2 slotbouten 304	XL100	Staal	S350
Kozijnstelhoek	0724808	10 per doos	-	175 mm	180 mm	60 mm	72 mm	5 mm	5 mm	2/10x37-4/12x12-30x12,5-110x12,5 mm	1/6-10/7-8/9-3/13	75 mm	150 mm	70 mm	50 mm	-	inclusief 2 slotbouten 304	XL75	Staal	S350
Kozijnstelhoek	0724809	10 per doos	-	175 mm	175 mm	60 mm	72 mm	5 mm	5 mm	2/30x13-145x11 open mm	10/7-8/9-2/13-2/14	125 mm	150 mm	50 mm	80 mm	-	inclusief 2 slotbouten 304	XL125	Staal	S350
Kozijnstelhoek	07248095	10 per doos	-	175 mm	175 mm	60 mm	72 mm	5 mm	5 mm	2/30x13-145x11 open mm	16/7-18/9-5/13-2/9-2/13	150 mm	200 mm	100 mm	80 mm	-	inclusief 2 slotbouten 304	XL150	Staal	S350
Kozijnstelhoek	07248096	10 per doos	-	175 mm	175 mm	60 mm	72 mm	5 mm	5 mm	2/30x13-145x11 open mm	16/7-18/9-5/13-2/9-2/13	175 mm	175 mm	90 mm	80 mm	-	inclusief 2 slotbouten 304	XL175	Staal	S350
Bouten compleet kozijnstelhoek	0724891	20 per zak	30 mm	-	-	-	-	-	-	-	-	-	-	-	-	10 M	-	-	-	-
