Verstelbare kozijn- vloerverbinding bestaande uit een vloerhoek, een hoekanker en een set slotbouten. De vloerhoek wordt gemonteerd aan de vloerrand. Het hoekanker wordt verstelbaar aan de vloerhoek bevestigd t.b.v. de onderdorpelmontage van kozijnen of puien. Door het afgestemde gatenpatroon kan de hoek na het stellen extra tegen afschuiving gefixeerd worden. Kozijnstelhoeken zijn leverbaar in verschillende afmetingen, uitvoeringen en oppervlaktebehandelingen.

Lengte 1
Lengte 2
Breedte 1
60 mm
65 mm
72 mm
Dikte 1
4 mm
5 mm
Dikte 2
4 mm
5 mm
6 mm
Slobgaten
Oppervlaktebehandeling
304
SV-2
ZM-4

Details & afmetingen

Artikel

Artikelnummer07248095
EAN-code8714318079086

Verpakking

EAN-code8714318079093
Verpakking10 per doos
Lengte330 mm
Breedte255 mm
Hoogte85 mm

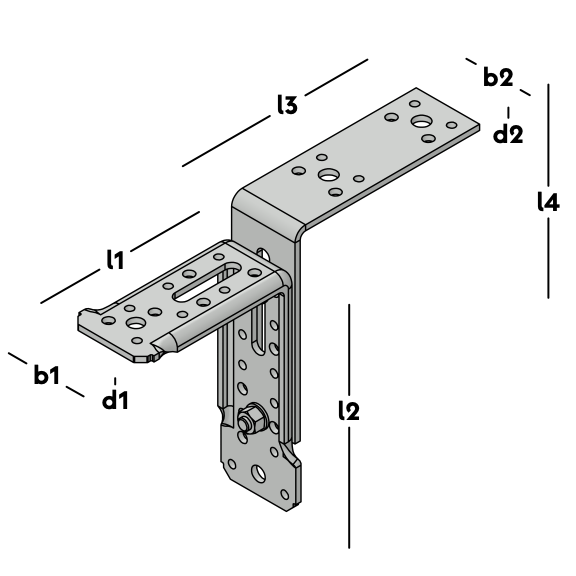

Afmetingen

Kozijnstelhoek

Lengte 1 (l1)150 mm
Lengte 2 (l2)200 mm
Breedte 1 (b1)72 mm
Breedte 2 (b2)60 mm
Dikte 1 (d1)5 mm
Dikte 2 (d2)5 mm
Slobgaten2/13x30-11x145 open mm
Gatenpatroon16/7-18/9-5/13-2/9-2/13
Lengte 3 (l3)175 mm
Lengte 4 (l4)175 mm
Stelbereik +peil (H)100 mm
Stelbereik -peil (H)80 mm
Toebehoreninclusief 2 slotbouten 304
TypeXL150
MateriaalStaal
StaalkwaliteitS350
OppervlaktebehandelingZM-4
