Extended handle sliding latch

Surface-mounted lock for e.g. gates and doors. Fitted with extended handle. Fitted with mounting plate with fixing holes. Locking bracket included.

Length

400 mm

600 mm

800 mm

Details & dimensions

Article number74488

EAN code8714318008284

EAN code8714318107550

Packaging5 per box

Length635 mm

Width125 mm

Height70 mm

Length (l)600 mm

Width (b)65 mm

Thickness (d)6 mm

Hole pattern8/4,5-2/5

Backplate160x65 mm

MaterialSteel

Steel QualityDX51

Surface treatment

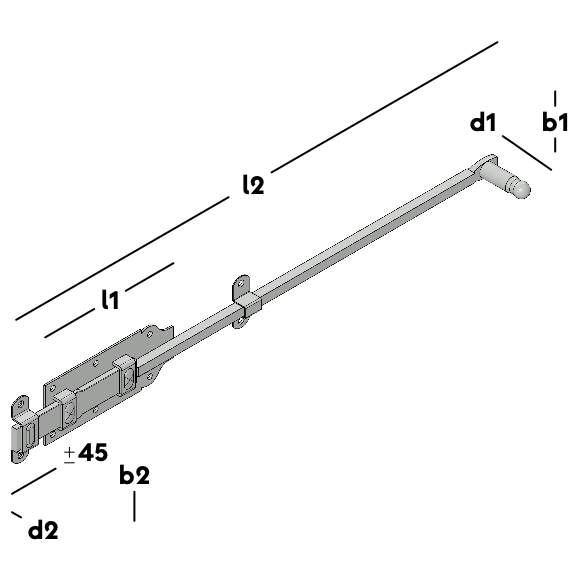

Drawings and models in 2D and 3D

Name	Article number	Packaging	Lengte	Breedte	Dikte	Gatenpatroon	Achterplaat	Uitslag schuif	Materiaal	Staalkwaliteit
Rolstaartschuif vlak	74486	5 per box	400 mm	65 mm	6 mm	8/4,5-2/5	160x65 mm	uitslag schuif 44, schuif 25x6 mm	Staal	DX51
Rolstaartschuif vlak	74488	5 per box	600 mm	65 mm	6 mm	8/4,5-2/5	160x65 mm	uitslag schuif 44, schuif 25x6 mm	Staal	DX51
Rolstaartschuif vlak	74489	5 per box	800 mm	65 mm	6 mm	8/4,5-2/5	160x65 mm	uitslag schuif 42, schuif 25x6 mm	Staal	DX51
