Penture équerre GB/DH

Baguette avec battant en connexion d'angle. Pour la fixation articulée des portails et des portes. Convient pour un montage en bas à gauche ou en haut à droite sur l'extérieur d'un portail ou d'une porte tournant vers l'extérieur. À utiliser en combinaison avec un pouce Ø 16

Longueur

70 mm

500 mm

Hauteur

400 mm

500 mm

Traitement de surface

EV-2

Détails & dimensions

Article

Numéro d'article48367

Code EAN8714318032142

Emballage

Code EAN8714318032142

Emballage1 pièce

Longueur700 mm

Largeur380 mm

Hauteur5 mm

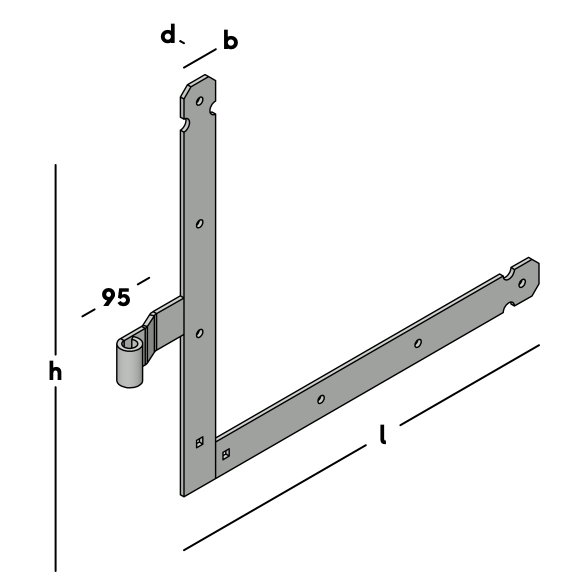

Dimensions

Penture équerre GB/DH

Longueur (l)500 mm

Largeur (b)45 mm

Épaisseur (d)6 mm

Hauteur (h)500 mm

Motif de trou6/9

Trou carré2/9x9 mm

Coudée / Courbure10 mm

Pour gond ØØ16 mm

Taper(LO) Links onder - (RB) Rechts boven

MatériauAcier

Qualité de l'acierS235

Traitement de surface EV-2

Téléchargements

Dessins et modèles en 2D et 3D

Traitement & accessoires

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Lengte	Breedte	Dikte	Hoogte	Gatenpatroon	Vierkante gaten	Verzet / bocht	Voor pen Ø	Type	Materiaal	Staalkwaliteit
Garagedeurheng	48366	1 pièce	500 mm	45 mm	6 mm	500 mm	6/9	2/9x9 mm	10 mm	Ø16 mm	(LB) Links boven - (RO) Rechts onder	Staal	S235
Garagedeurheng	48367	1 pièce	500 mm	45 mm	6 mm	500 mm	6/9	2/9x9 mm	10 mm	Ø16 mm	(LO) Links onder - (RB) Rechts boven	Staal	S235
Tussenstuk Garagedeurheng	48369	1 pièce	-	45 mm	6 mm	400 mm	3/9	-	10 mm	Ø16 mm	-	Staal	S235
Aanlasheng voor pen Ø16	48484	50 par boîte	70 mm	45 mm	6 mm	-	-	-	-	Ø16 mm	-	Staal	S235
