Penture équerre GH/DB

Baguette avec battant en connexion d'angle. Pour la fixation sur charnière des portes et portails légers. Convient pour un montage en haut à gauche ou en bas à droite sur l'extérieur d'un portail ou d'une porte tournant vers l'extérieur. À utiliser en combinaison avec un pouce Ø 16

Détails & dimensions

Article

Numéro d'article48381

Code EAN8714318032104

Emballage

Code EAN8714318032104

Emballage1 pièce

Longueur385 mm

Largeur215 mm

Hauteur30 mm

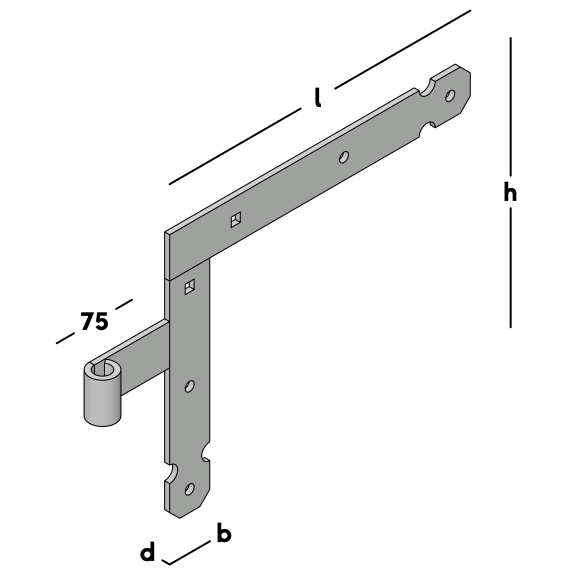

Dimensions

Penture équerre GH/DB

Longueur (l)300 mm

Largeur (b)40 mm

Épaisseur (d)5 mm

Hauteur (h)250 mm

Motif de trou4/9

Trou carré2/9x9 mm

Pour gond ØØ16 mm

Taper(LB) Links boven - (RO) Rechts onder

MatériauAcier

Qualité de l'acierS235

Traitement de surface EV-2

Téléchargements

Dessins et modèles en 2D et 3D

Traitement & accessoires

Vous pouvez utiliser les produits ci-dessous pour placer ou confirmer le produit correctement.

Nom	Numéro d'article	Emballage	Lengte	Breedte	Dikte	Hoogte	Gatenpatroon	Vierkante gaten	Voor pen Ø	Type	Materiaal	Staalkwaliteit	Oppervlaktebehandeling
Warenhuisheng LB/RO	48381	1 pièce	300 mm	40 mm	5 mm	250 mm	4/9	2/9x9 mm	Ø16 mm	(LB) Links boven - (RO) Rechts onder	Staal	S235
Warenhuisheng LO/RB	48382	1 pièce	300 mm	40 mm	5 mm	250 mm	4/9	2/9x9 mm	Ø16 mm	(LO) Links onder - (RB) Rechts boven	Staal	S235
